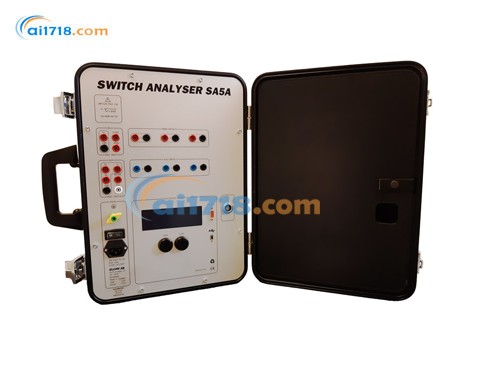

瑞典ELCON SA5断路器(开关)测试分析仪,本产品是电力系统中*重要的控制和保护设备,断路器的高度可靠性是其*主要的特征之一。现在热卖中,如需购买,可通过客服热线联系我们!

用于断路器分析
SA5A 专为希望全面分析其中压断路器的用户而开发。
扩展接触计时测试以包括行程结果
它仅重 8,3 公斤。毫无疑问,这种 unity 提供的多功能性和精度,它确实是您测试断路器时的*佳合作伙伴。在已知有问题的变电站的高感应区域进行的测试证明,SA10 是能够承受这些条件的断路器定时器。它坚固耐用,体积小,深受客户好评。
SA5A 是我们在恶劣环境中对中压断路器进行完整分析
内置金属便携箱,配件集成于箱盖
兼容工厂生产线测试设备
仅需两个按钮(分闸 / 合闸)操作
支持数字及模拟传感器
重量仅 8.6 kg
自动测量线圈 / 电机电流 / 电压
可选内置打印机(无需 PC 独立操作)
技术参数
触头时间测量
参数
数值
主触头时间通道数
3(可扩展至 6)
辅助触头通道数
3(可兼作主触头通道)
闭合辅助触头电流
内部 1 mA
外部触头电压范围
+15 VDC 至 + 400 VDC
响应时间
<20 µs
线圈与电机测量
参数
数值
线圈电压测量范围
DC 0–300 V(±1% 或 ±1 V)
AC 0–300 V(±2% 或 ±2 V)
线圈电流测量范围
DC 0–30 A(±1% 或 ±0.1 A)
AC 0–30 A(±2% 或 ±0.2 A)
电机电压测量范围
DC 0–300 V(±1% 或 ±1 V)
AC 0–300 V(±2% 或 ±2 V)
电机电流测量范围
DC 0–50 A(±1% 或 ±0.1 A)
AC 0–50 A(±2% 或 ±0.2 A)
线圈触发响应时间
<20 µs
传感器输入
参数
数值
数字传感器输入类型
RS422
模拟传感器输入范围
0–5 V
模拟输入阻抗
200 kΩ
数字 / 模拟传感器供电
5 V, 100 mA
通用参数
参数
数值
电源输入
AC 85–265 V/50-60 Hz
DC 100–375 V
功耗
<50 VA
工作温度范围
-20°C 至 + 50°C
存储温度范围
-40°C 至 + 70°C
相对湿度
0–97%(无冷凝)
尺寸
458×331×153 mm(18”×13”×6”)
重量
8.6 kg
订货信息
标准套件
型号
包含内容
货号
SA5 基础套件
SA5 主机、BTS11 软件、连接附件、电源线、通信线
S006
SA5 行程测试套件
S006 + 旋转传感器 + 3m 电缆(传感器 / 电机 / 线圈 / 触头)
S008
可选配件
配件
描述
货号
蓝牙通信套件
支持 100 米远程操作
S122
旋转数字传感器
RSI503 型,2500ppr
S108-B
线性模拟传感器
TLH225 mm
S110
通用传感器安装套件
适配 ABB 断路器等
S118
线圈 / 电机电源
POB30AD 型,35A DC
S141
BTS11 软件功能
支持 O-C/C-O/O-C-O 等任意分合闸序列
*小动作电压测试
弹簧储能电机测试(电流波形分析)
符合 IEC 62271-100 标准的参考带对比
多语言报告生成(Word/PDF)
支持 SQL/Access 数据库
认证:符合 CE 认证(EMC 指令 89/336/EEG、低电压指令 73/23/EEG)
保修:2 年

AC 0–300 V(±2% 或 ±2 V)
AC 0–30 A(±2% 或 ±0.2 A)
AC 0–300 V(±2% 或 ±2 V)
AC 0–50 A(±2% 或 ±0.2 A)
DC 100–375 V
SA5产品规格
触头时间测量
参数
数值
主触头时间通道数
3(可扩展至 6)
辅助触头通道数
3(可兼作主触头通道)
闭合辅助触头电流
内部 1 mA
外部触头电压范围
+15 VDC 至 + 400 VDC
响应时间
<20 µs
SA5参数文档
线圈与电机测量
参数
数值
线圈电压测量范围
DC 0–300 V(±1% 或 ±1 V)
AC 0–300 V(±2% 或 ±2 V)
线圈电流测量范围
DC 0–30 A(±1% 或 ±0.1 A)
AC 0–30 A(±2% 或 ±0.2 A)
电机电压测量范围
DC 0–300 V(±1% 或 ±1 V)
AC 0–300 V(±2% 或 ±2 V)
电机电流测量范围
DC 0–50 A(±1% 或 ±0.1 A)
AC 0–50 A(±2% 或 ±0.2 A)
线圈触发响应时间
<20 µs
传感器输入
参数
数值
数字传感器输入类型
RS422
模拟传感器输入范围
0–5 V
模拟输入阻抗
200 kΩ
数字 / 模拟传感器供电
5 V, 100 mA
通用参数
参数
数值
电源输入
AC 85–265 V/50-60 Hz
DC 100–375 V
功耗
<50 VA
工作温度范围
-20°C 至 + 50°C
存储温度范围
-40°C 至 + 70°C
相对湿度
0–97%(无冷凝)
尺寸
458×331×153 mm(18”×13”×6”)
重量
8.6 kg
AC 0–300 V(±2% 或 ±2 V)
AC 0–30 A(±2% 或 ±0.2 A)
AC 0–300 V(±2% 或 ±2 V)
AC 0–50 A(±2% 或 ±0.2 A)
DC 100–375 V

-
