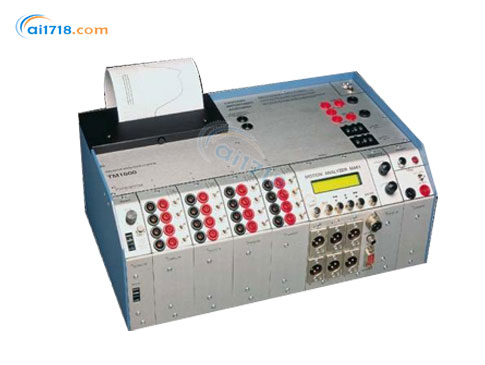

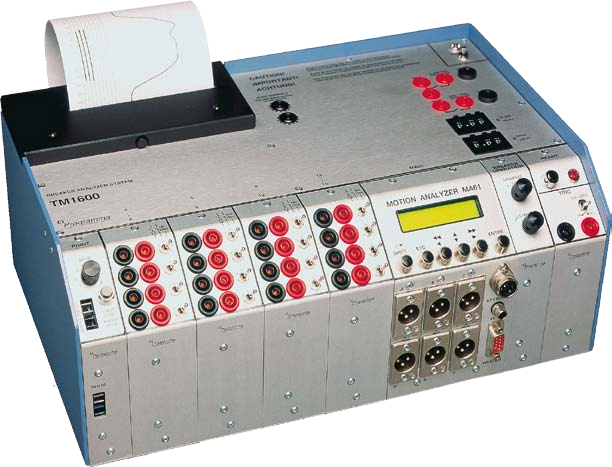

美国Megger TM1600/MA61断路器机械特性测试仪由爱仪器仪表网代理，TM1600/MA61是中文操作界面、方便使用的断路器机械特性测试仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

TM1600™断路器分析仪可用于测量断路器的动作时序。其时序通道能够记录主触点、电阻触点以及辅助触点的闭合与分断过程。
由于各时序通道相互独立，无需断开电阻触点和串联断路器气室，即可对其进行测量。
设备内置程序单元，便于选择不同的断路器控制脉冲序列，脉冲之间的延迟时间可通过指轮开关进行设置。断路器操作单元可控制高达 25A 的线圈电流。所测得的时间值以线圈通电瞬间为基准，且设备内置打印机，测量完成后可立即打印出纸质报告。
根据用户需求，TM1600 *多可配置 24 个时间测量通道。若需要超过 24 个通道，可将一台或多台设备连接，以实现无限数量的测量通道。模块化设计还便于该系统与 MA61™运动分析仪组合使用，*多可扩展至 6 个模拟通道。
TM1600 支持与 CABA Win™断路器分析软件进行通信。全套配置的设备重量仅为 12 千克（26.5 磅）。
独立运行功能—— 一款工具箱满足所有断路器测试需求
可扩展的模块化设计
重量轻
坚固耐用，适用于现场使用

TM1600/MA61断路器机械特性测试仪产品特点:
•采用模块化结构，TM1600时间测量通道可为4-16个通道，MA61测速通道可为2-6个的组合，来满足不同应用的需要。
•系统结构精巧，只有10Kg左右，工作电源为交直流两用且自动切换，并且内部带有可自动充电电池。
•TM1600每个计时通道都是独立的，可测主触点和带合闸电阻触点的动作时间。
•内置打印机，可现场打印测试结果。
•配置各种传感器及安装套件以适应各生产厂家不同结构型式的操作机构的应用要求。
•既可面板操作也可通过PC CABA 软件控制，方便灵活
•中文操作界面，方便使用
•建立强大的数据库，对断路器实行电子文档管理
•DRM1000大电流发生器应用于测试Siemens石墨触头断路器的合/分时间
•动态电阻测试方法可分析拉弧触点磨损及断路器两端同时接地时进行测试

TM1600/MA61断路器机械特性测试仪产品功能：
•断路器主触点/带合闸电阻合、分时间，弹跳，同期
•断路器总行程，超程，反弹，合、分平均速度，刚合/刚分速度

TM1600/MA61断路器机械特性测试仪控制模式：
•单合，单分，合分，分合，分合分

•CABAWIN完善便捷的管理软件

TM1600/MA61订购信息

（一）主要设备型号及订购号

产品项	描述	产品型号
TM1600 基础单元	含 4 个时间测量通道的基础单元	BL-39091
TM1600 基础单元	含 8 个时间测量通道的基础单元	BL-39092
TM1600 基础单元	含 12 个时间测量通道的基础单元	BL-39093
TM1600 基础单元	含 16 个时间测量通道的基础单元	BL-39094
TM1600 基础单元	含 20 个时间测量通道的基础单元	BL-39095
TM1600 基础单元	含 24 个时间测量通道的基础单元	BL-39096
独立模块	含 4 个时间测量通道的独立模块	BL-19010
MA61 基础单元	含 2 个模拟通道的 MA61 基础单元（含每通道 1 米（3.3 英尺）带 XLR 母头和裸线端的屏蔽电缆、每通道 7.5 米（24.6 英尺）带 XLR 公母头的屏蔽电缆、1 根 1 米（3.3 英尺）带 XLR 母头和 4 毫米安全插头的屏蔽电缆）	BL-12092
MA61 基础单元	含 4 个模拟通道的 MA61 基础单元（配置同上）	BL-12094
MA61 基础单元	含 6 个模拟通道的 MA61 基础单元（配置同上）	BL-12096
MA61 独立模块	含 2 个模拟通道的 MA61 独立模块	BL-12010
MA61 高速测量模块	用于振动测量的高速（40kHz/14 位）测量模块，含 2 个模拟通道	BL-12020
TM1600/MA61 组合单元	含 16 个时间测量通道、2 个模拟通道及 CABA Win 软件的基础单元（含 MA61 相关附件）	BL-39192
TM1600/MA61 组合单元	含 16 个时间测量通道、4 个模拟通道及 CABA Win 软件的基础单元（含 MA61 相关附件）	BL-39194
TM1600/MA61 组合单元	含 16 个时间测量通道、6 个模拟通道及 CABA Win 软件的基础单元（含 MA61 相关附件，全套配置含 2 卷热敏打印纸、2.5 米（8.2 英尺）电源线、运输箱和接地线）	BL-39098

（二）可选附件及订购号

产品项	描述	产品型号
软件及应用套件	-	-
CABA Win 软件	断路器分析软件，含光纤和 USB 接口	BL-8203X
CABA Win 升级包	升级至*新版本的软件升级包	CG-8010X
振动分析套件	-	-
振动套件	为 TM1600 和 CABA Win 扩展振动信号采集与分析功能，含信号调理单元 SCA606、CABA Win 振动软件及 1 套振动传感器套件，可扩展至 6 个通道	BL-13090
振动传感器套件	与振动套件配套使用的额外振动传感器套件，每套含加速度计、加速度计适配器、连接 SCA606 的电缆及连接 TM1600 的电缆	XB-32010
同步切换继电器测试套件	含附件、软件和电缆的同步切换继电器（SSR）测试套件（适用于 TM1600，含 VD401 分压箱），带运输箱	BL-91200
静态与动态电阻测量设备	-	-
SDRM202	采用专利待批的超级电容新技术，电流输出*大 220A，设备重量仅 1.8 千克（4 磅）；因可近距离安装在断路器旁，电流电缆重量轻；同一连接可完成时序通断（M/R）测量	CG-90200
SDRM202 套装	含 3 台 SDRM202 的套装，适用于每相 2 个断口的断路器	CG-90230
SDRM202 扩展电缆	7.5 米（24.6 英尺）长的扩展电缆	GA-12815
SDRM202 扩展电缆	10 米（33 英尺）长的扩展电缆	GA-12810
线性传感器	-	-
TLH 500	行程 500 毫米（20 英寸）的线性传感器，含 0.5 米（20 英寸）电缆	XB-30020
LWG 225	行程 225 毫米（9 英寸）的线性传感器，含 0.5 米（20 英寸）电缆	XB-30117
TS 150	行程 150 毫米（5.9 英寸）的线性传感器，含 1.0 米（39 英寸）电缆	XB-30030
TS 25	行程 25 毫米（1 英寸）的线性传感器，含 1.0 米（39 英寸）电缆	XB-30033
旋转传感器	-	-
Novotechnic IP6501	含 1 米（39 英寸）电缆、6 毫米柔性联轴器、内六角扳手的旋转传感器	XB-31010
IP6501 柔性联轴器	适用于 6 毫米轴径的柔性联轴器	XB-39030
传感器安装套件	-	-
旋转传感器安装套件	适用于 XB-31010 和 XB-39130 传感器的安装套件	XB-51010
通用传感器安装套件	适用于线性和旋转传感器的安装套件	XB-51020
ABB LTB 专用安装套件	含 XB-51010 安装套件、BL-8730X 软件转换表的 ABB LTB 断路器专用安装套件	XB-61010
ABB HPL/BLG 专用安装套件	含 XB-51010 安装套件、BL-8720X 软件转换表的 ABB HPL/BLG 断路器专用安装套件	XB-61020
旋转传感器即用套件	-	-
单相套件	含 XB-31010 传感器、XB-51010 安装套件的单相旋转传感器即用套件	XB-71010
三相套件	含 3 套 XB-71010 单相套件的三相旋转传感器即用套件	XB-71013
传感器安装附件	-	-
通用支架	通用安装支架	XB-39029
磁性开关底座	磁性开关底座	XB-39013
电缆	-	-
电缆卷盘	20 米（65.5 英尺）长、4 毫米堆叠式安全插头电缆卷盘（黑色）	GA-00840
电缆卷盘	20 米（65.5 英尺）长、4 毫米堆叠式安全插头电缆卷盘（红色）	GA-00842
电缆卷盘	20 米（65.5 英尺）长、4 毫米堆叠式安全插头电缆卷盘（黄色）	GA-00844
电缆卷盘	20 米（65.5 英尺）长、4 毫米堆叠式安全插头电缆卷盘（绿色）	GA-00845
电缆卷盘	20 米（65.5 英尺）长、4 毫米堆叠式安全插头电缆卷盘（蓝色）	GA-00846
XLR 公母头扩展电缆	适用于模拟输入的 10 米（32.8 英尺）长 XLR 公母头扩展电缆	GA-01005
模拟开放电缆	用于定制化模拟传感器连接的开放电缆	GA-01000
XLR 转 4 毫米安全插头电缆	用于定制化模拟传感器连接的 XLR 转 4 毫米安全插头电缆	GA-00040
其他附件	-	-
VD401 分压箱	分压比 400:1 的分压箱（适用于带模拟通道的 TM1600）	BL-90070
PIR 适配器	用于测试预插入电阻小于 250Ω 或大于 3000Ω 的断路器，分两种型号：	-
-	PIR 适配器（15-250Ω）	BL-90080
-	PIR2 适配器（90-4500Ω）	BL-90082
电流传感器套件	1 通道电流传感器套件（含 Fluke 80i-110s 传感器及 GA-00140 电缆）	BL-90600
电流传感器套件	3 通道电流传感器套件（含 Fluke 80i-110s 传感器及 GA-00140 电缆）	BL-90610
热敏纸	114 毫米宽、30 米长的热敏纸	GC-00030
电缆整理器	含 10 条魔术贴扎带的电缆整理器	AA-00100

TM1600/MA61断路器机械特性测试仪规格

计时通道：	4-16（若不配MA61，*多可选24个计时通道）
时间测量
范围：	0至6.5s（CABA Win软件：0-200s）
分辨率：	0.1ms
精度：	0.01%读数±0.1ms
输入端子的防暂态尖波保护
所有输入端子都有保护二极管。输入端扦孔对扦孔间：	18KW,8-20us 输入端扦孔对地间4.8KW,8-20us
感应保护	对地电容性放电，每个输入端子*大为15mA
MA61
通道数：	0- 6个
测量范围：	传感器电阻：0.1-10KΩ,电压：-4至+4V
测量分辨率：	0.03%
基本精度：	0.1%
动态误差：	位移1%，速度3%
时基精度：	0.02%
测量时间长度：	50,100,200,400,1000ms，用户可选（CABA Win 可达200s）
采样频率：	1-20KHz ( 40KHz 任选)
显示：	带有背景光的LCD显示
其他
电源：	95-265V交流或100-375V直流（自动切换）
内装充电电池：	内装带有自动充电器的电池，充好电后，可正常使用1小时以上
介电强度：	符合IEC348和IEC255-5
环境温度：
TM1600：	工作温度：-20℃-+50℃ 存放温度：-30℃-+70℃
MA61：	工作温度：-10℃-+50℃ 存放温度：-30℃-+85℃
外形尺寸：	400×250×153mm
整机重量：	10Kg
应用领域：	应用于测试各种高压变电站现场和工业环境中的断路器测试，主要有： ABB：HPL550P LTB145 LTP245 VD4 SIEMENS:3AP 3AQEE 3AQEG 3AT AREVA:GL312 GL314 GL317 国产断路器
