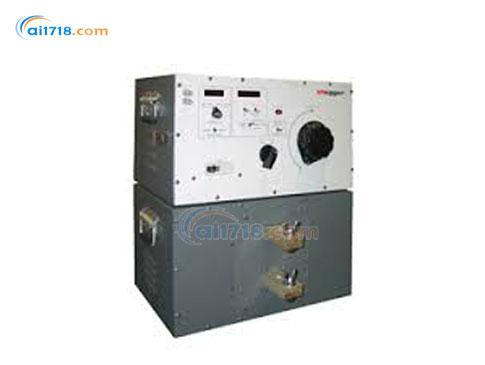

美国Megger CB-845断路器测试仪-爱仪器仪表网

美国Megger CB-845断路器测试仪由爱仪器仪表网代理，本产品是高电流断路器测试仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

CB-845断路器测试仪产品简介

·数字内存表

·数字多量程计时仪

·轻质量便携式设计

·高电流输出

·固体输出启动电路

CB-845断路器测试仪产品说明

·CB845测试仪是一个高电流断路器测试仪，它包括控制单元与高电流输出单元

·由于CB-845的轻质量，两个部件组合的设计使使用者轻松的把仪器运送到一些以前难以运送到的地方，例如高处的或者表面下的工作中心，船的动力发动处，升降机控制房和另一些隔离的地方

CB-845断路器测试仪产品应用

·CB-845适合于多种型号的断路器过载保护试验及继电器的过电流试验，它可以测试包括塑造式断路器.热的，磁的或者固体发电机过载继电器和其他过电流保护设备。另外它还可以检验电流互感器的比率比，并且可以测试接地故障的设备。

·发电机过载继电器和塑造式断路器的延时特性额定电流高达500A*可以用CB-845来测试，当使用被推荐的实验程序来测试热藕设备的延时特性时，其电流应该是额定电流的三倍。在测试设备的瞬间跳闸时间时必需要一个和高的电流。例如，测试仪将提供一个短周期内高达5000A的输出电流来流经一个典型的500A塑造式断路器。

CB-845断路器测试仪产品特点

·数字式内存表：高*度，里面有一个模块可以让你直接读出测试仪的短期的电流并且把这些数据存储在模块中

·数字式多量程计时器：晶体控制，高*度其计时*到1ms

·质量轻携带方便：两个单元的总重量只有8Okg

·高输出电流：可在500A的断路器上瞬时产生5000A的电流

·固态输出启动电路：固态输出启动电路设计使维护时不需要直接接触仪器

·保护：过载和短路保护被集成在一起

·外观：这个测试仪被2个可折叠，联锁，粗糙，全金属的外壳包围着，在外壳上还有俩个方便移动的手柄。其中的控制单元还附带有一个盖子，盖子用来在移动时保护控制单元。CB-845的整体设计使它很方便用一个手推车来移动和运输。

CB-845产品规格

类别	规格参数
输入 - 输入电压（切换选择）	输入电压（切换选择） 208 和 240 伏，单相，30 安
输入 - 输入频率（指定其一）	输入频率（指定其一） 50 赫兹或 60 赫兹
输出 - 输出范围	输出范围输出可连续调节，以适应各种测试电路阻抗：*大 6 伏时，0 至 1200 安
输出 - 输出容量	输出容量输出电路设计用于提供短路过载。如果输出电压足以将所需电流推送通过测试电路的阻抗，则上述输出范围将提供其额定电流的数倍。该测试装置能够使用三倍于其额定值的测试电流（1500 安）来测试较高等级 A 型断路器的时间延迟特性。此外，要进行瞬时测试，在提供 4 英尺（1.2 米）测试导线的情况下，它能够通过典型的 500 安塑壳断路器提供 5000 安电流。
输出 - 过载能力	过载能力为增大测试装置的电流范围，其设计可在短时间内超过额定电流。由于输出电流的大小由负载电路的阻抗决定，因此电压额定值必须足以将所需测试电流推送通过被测设备和连接测试导线。
输出 - 输出启动电路	输出启动电路测试装置采用固态输出启动电路。为提高可靠性并减少触点维护，该电路使用双向晶闸管而非接触器来启动输出。
输出 - 输出启动控制电路	输出启动控制电路该控制电路提供瞬时和保持模式，以控制输出持续时间。当输出仅需短时间开启时，使用瞬时模式。例如瞬时跳闸测试，或者在设置测试电流时避免损坏或过热被测设备。在保持模式下，输出保持通电状态，直到手动关闭，或者在进行定时测试时，直到被测设备动作——此时测试仪会停止计时器并切断输出电源。
测量 - 测量仪	测量仪为测量输出电流，测试装置配备了一个具有多量程和读数保持功能的固态数字仪表，用于测量短时电流。
运行模式（切换选择）	运行模式（切换选择）正常数字显示 3½ 位、超亮发光二极管（LED）显示屏，数字高度 0.3 英寸（7.62 毫米）
量程（切换选择）	量程（切换选择） 0 至 19999.999 安 / 10 千安
连续性精度（整体安培表系统）	连续性精度（整体安培表系统）读数的 ±1%，三个大量程档位 ±1 字，小量程档位 ±1 字
定时器	定时器固态数字定时器用于测量测试所用的时间，单位可为秒或周期。它采用晶体控制振荡器，因此其精度与线路频率无关
显示 - 显示屏	显示 - 显示屏 5 位、超亮发光二极管（LED）显示屏，数字高度 0.3 英寸（7.62 毫米）
显示 - 量程（切换选择）	显示 - 量程（切换选择） 0 至 99999 秒 0 至 99999 周期
显示 - 精度	显示 - 精度读数的 ±0.05%，±1 字
定时器控制电路	定时器控制电路当输出断电时，该电路会自动停止定时器；当定时器启动时，它会自动开启定时器，并且当定时器动作时切断输出。通过简单切换选择相应模式，该电路可适应以下测试条件：电流触发常闭常开
定时器控制电路 - 电流触发	定时器控制电路 - 电流触发用于测试没有辅助触点可供监测的设备，例如单极断路器。当输出电流中断时，定时器停止工作。
定时器控制电路 - 常闭	定时器控制电路 - 常闭用于测试带有常闭触点的设备。当触点断开时，定时器停止工作，输出断电。
定时器控制电路 - 常开	定时器控制电路 - 常开用于测试带有常开触点的设备。当触点闭合时，定时器停止工作，输出断电。
尺寸 - 控制单元	尺寸 - 控制单元控制单元高 17.5 英寸 × 宽 21.75 英寸 × 深 17.5 英寸（高 29 厘米 × 宽 55 厘米 × 深 44 厘米）
尺寸 - 输出单元	尺寸 - 输出单元输出单元高 11.25 英寸 × 宽 21.75 英寸 × 深 19.5 英寸（高 29 厘米 × 宽 55 厘米 × 深 49 厘米）
重量 - 控制单元	重量 - 控制单元控制单元： 69.25 磅（31.4 千克）
重量 - 输出单元	重量 - 输出单元输出单元： 123 磅（55.8 千克）
重量 - 输出单元（60 Hz）	重量 - 输出单元（60 赫兹）输出单元（60 赫兹）： 103 磅（46.8 千克）
CB-845参数文档

附件
CB-845 50Hz	CB-845-50
CB-845 60Hz	CB-845-60
定时导线 1.5m （1）	1282
电流导线 1.5m（1）	2265
电流导线 1.2m（1）	9311
输入连接器，3W，20A（1）	1402
保险丝 0.125A，250V，MDL（5）	981
保险丝30A，250V，FNW（5）	9880
连接导线 1.2m（1）	9487
使用手册	9820
可选附件
连接导线3m	9688
