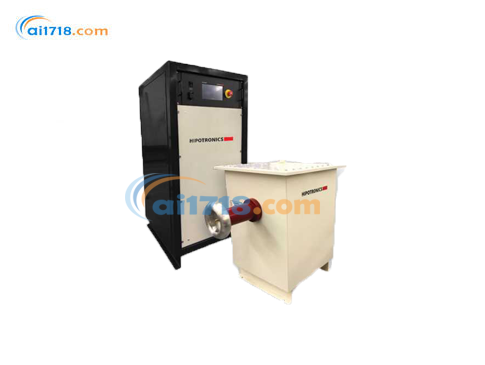

瑞士HAEFELY(哈弗莱) 700-DI交流介电强度测试系统,本产品电压和功率额定值范围广泛,具有高可靠性、耐用性和功能性,能为用户提供经济实惠且可靠的测试解决方案。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
HIPOTRONICS 的 700 - DI 系列交流介电测试装置是依据 IEC60、IEEE 4 和 IEC 270 等*测试标准设计的,用于对电气设备进行高压交流测试。该系列提供多种机械配置,部分型号有移动版本,以适应不同的安装条件和测试需求。其电压和功率额定值范围广泛,具有高可靠性、耐用性和功能性,能为用户提供经济实惠且可靠的测试解决方案。
700-DI交流介电强度测试系统产品特点
*控制与测量:采用微处理器控制器,提升了调节精度和测量精度。
输出电压连续可调:测试输出电压可连续调节,满足不同测试需求。
安全标准兼容:符合 SIL3 标准,安全性高。
宽范围运行:可在 1% - *(2kVA 和 5kVA 型号)或 3.5% - *(≥10kVA 型号)的*大额定输出电压下运行。
便捷校准:仪表重新校准操作方便。
过载保护灵活:过载可在额定电流输出的 10% - 110% 范围内调节,并设有备用断路器过载保护 。
实时监测:配备输出连接的电压表和电流表,可实时监测测试参数。
零启动联锁:具备零启动联锁功能,确保操作安全。
全电压电流输出:从 0 到额定电压都能输出额定电流。
移动应用兼容:与 HIPODirect 移动应用兼容,可通过 WIFI Direct 查看、分享和上传测试报告,并更新固件。
供货范围
标配内容:嵌入式控制器、调节器、高压变压器、高压*示灯、手册、测试报告和校准证书。
客户自备:输入和输出调节器电源线、高压输出到测试对象的连接装置、接地材料。
标准选项:120kV 额定接地棒(HHDA13 - 280)、≤2pC 的局部放电规格(CF)、带外部急停按钮的远程控制软件(DI - REM - SFTW)、与客户提供的计算机的光纤连接(Galvanic Control,GC)、带远程急停按钮的光纤连接(Galvanic E - stop,GE)、额外的光纤电缆(DI - FO - X,有 20m、30m、50m 可选)、接地材料(GND Braid)、手动联锁开关(HH - 700 - HS)、脚踏联锁开关(HH - 700 - FS)、调节器和高压罐的脚轮(Casters,适用时)。
HIPOTRONICS 的 700 - DI 系列交流介电测试装置是依据 IEC60、IEEE 4 和 IEC 270 等*测试标准设计的,用于对电气设备进行高压交流测试。该系列提供多种机械配置,部分型号有移动版本,以适应不同的安装条件和测试需求。其电压和功率额定值范围广泛,具有高可靠性、耐用性和功能性,能为用户提供经济实惠且可靠的测试解决方案。
700-DI交流介电强度测试系统产品特点
*控制与测量:采用微处理器控制器,提升了调节精度和测量精度。
输出电压连续可调:测试输出电压可连续调节,满足不同测试需求。
安全标准兼容:符合 SIL3 标准,安全性高。
宽范围运行:可在 1% - *(2kVA 和 5kVA 型号)或 3.5% - *(≥10kVA 型号)的*大额定输出电压下运行。
便捷校准:仪表重新校准操作方便。
过载保护灵活:过载可在额定电流输出的 10% - 110% 范围内调节,并设有备用断路器过载保护 。
实时监测:配备输出连接的电压表和电流表,可实时监测测试参数。
零启动联锁:具备零启动联锁功能,确保操作安全。
全电压电流输出:从 0 到额定电压都能输出额定电流。
移动应用兼容:与 HIPODirect 移动应用兼容,可通过 WIFI Direct 查看、分享和上传测试报告,并更新固件。
供货范围
标配内容:嵌入式控制器、调节器、高压变压器、高压*示灯、手册、测试报告和校准证书。
客户自备:输入和输出调节器电源线、高压输出到测试对象的连接装置、接地材料。
标准选项:120kV 额定接地棒(HHDA13 - 280)、≤2pC 的局部放电规格(CF)、带外部急停按钮的远程控制软件(DI - REM - SFTW)、与客户提供的计算机的光纤连接(Galvanic Control,GC)、带远程急停按钮的光纤连接(Galvanic E - stop,GE)、额外的光纤电缆(DI - FO - X,有 20m、30m、50m 可选)、接地材料(GND Braid)、手动联锁开关(HH - 700 - HS)、脚踏联锁开关(HH - 700 - FS)、调节器和高压罐的脚轮(Casters,适用时)。
项目 | 详情 |
---|---|
电压输出范围 |
2kVA 和 5kVA 型号:满量程的 1 - * ≥10kVA 型号:满量程的 3.5 - * |
电压与电流测量精度 | ±1.5% 读数 ± 0.2% 满量程 |
测量分辨率 | 电压:0.01kV;电流:0.01mA |
升压速率精度 | ±5% |
步进分辨率 | 满量程的 0.5% |
失真度 | 在额定电容负载下小于 5% |
局部放电基线 | 油浸式变压器在全电压下≤20pC(注:该 PD 水平是设备自身固有水平,未考虑客户专用电源可能产生的外部辐射干扰或接地噪声) |
2kVA 功率等级型号参数 |
705 - 2: - 输入电压:90 - 264VAC,50/60Hz - *大输出电压:5kV - *大输出电流:400mA - 输出连接:一体式机柜为屏蔽电缆输出;分离式组件为套管 - 占空比:一体式机柜 15 分钟开启 / 45 分钟关闭,每天 6 次;分离式组件 1 小时开启 / 1 小时关闭,每天 6 次或在 90% 额定电压和 75% 额定电流下连续运行 - 控制器尺寸(宽 × 高 × 深):一体式机柜 22 英寸 ×21 英寸 ×26 英寸(546×510×660mm);分离式组件 16.60 英寸 ×7.75 英寸 ×20.5 英寸(422×197×520.7mm) - 控制器重量(净):一体式机柜 130 磅(59kg);分离式组件 35 磅(16kg) - 高压源尺寸(宽 × 高 × 深):一体式机柜在控制 / 调节部分;分离式组件 20.50 英寸 ×29.25 英寸 ×25.0 英寸(521×743×635mm)(部分型号为 20.50 英寸 ×25.00 英寸 ×31.00 英寸(521×743×787mm)) - 高压重量(净):一体式机柜在控制 / 调节部分;分离式组件 400 磅(181kg)(部分型号为 425 磅(193kg)、450 磅(204kg)) |
5kVA 功率等级型号参数 |
705 - 5: - 输入电压:200 - 264VAC,50/60Hz - *大输出电压:5kV - *大输出电流:1000mA - 输出连接:一体式机柜为屏蔽电缆输出;分离式组件为环氧树脂输出套管 - 占空比:一体式机柜 15 分钟开启 / 45 分钟关闭,每天 6 次;分离式组件 1 小时开启 / 1 小时关闭,每天 6 次或在 90% 额定电压和 75% 额定电流下连续运行 - 控制器尺寸(宽 × 高 × 深):一体式机柜 21.5 英寸 ×25.5 英寸 ×26.0 英寸(546×510×660mm);分离式组件 16.60 英寸 ×7.75 英寸 ×20.5 英寸(422×197×520.7mm) - 控制器重量(净):一体式机柜 165 磅(75kg);分离式组件 35 磅(16kg) - 高压源尺寸(宽 × 高 × 深):一体式机柜在控制 / 调节部分;分离式组件 20.50 英寸 ×25 英寸 ×29.25 英寸(521×635×743mm)(部分型号为 25 英寸 ×34 英寸 ×38 英寸(635×864×965mm)、25 英寸 ×37 英寸 ×46.5 英寸(635×940×1181mm)) - 高压重量(净):一体式机柜在控制 / 调节部分;分离式组件 425 磅(193kg)(部分型号为 450 磅(205kg)、500 磅(227kg)、660 磅(299kg)、860 磅(390kg)) |
10kVA 功率等级型号参数 |
705 - 10: - 输入电压:230V,50/60Hz(其他输入请咨询工厂) - *大输出电压:5kV - *大输出电流:2000mA - 输出连接:屏蔽电缆输出、环氧树脂输出套管 - 占空比:1 小时开启 / 1 小时关闭,每天 6 次或在 90% 额定电压和 75% 额定电流下连续运行 - 控制器尺寸(宽 × 高 × 深):22.75 英寸 ×47 英寸 ×26.25 英寸(578×1194×667mm) - 控制器重量(净):600 磅(272kg)(部分型号为 400 磅(181kg)) - 高压源尺寸(宽 × 高 × 深):在控制 / 调节部分(部分型号为 20.50 英寸 ×25 英寸 ×29.25 英寸(521×635×743mm)、25 英寸 ×37 英寸 ×40 英寸(635×940×1016mm)、25 英寸 ×37 英寸 ×47 英寸(635×940×1193mm)) - 高压重量(净):在控制 / 调节部分(部分型号为 500 磅(227kg)、860 磅(390kg)、900 磅(408kg)) |
20kVA 功率等级型号参数 |
705 - 20: - 输入电压:480V,单相,60Hz;380V,单相,50Hz(其他输入请咨询工厂) - *大输出电压:5kV - *大输出电流:4000mA - 输出连接:屏蔽电缆输出、环氧树脂输出套管 - 占空比:1 小时开启 / 1 小时关闭,每天 6 次或在 90% 额定电压和 75% 额定电流下连续运行 - 控制器尺寸(宽 × 高 × 深):25 英寸 ×54 英寸 ×30 英寸(635×1372×762mm)(部分型号为 300 磅(136kg)) - 控制器重量(净):700 磅(318kg) - 高压源尺寸(宽 × 高 × 深):在控制 / 调节部分(部分型号为 25 英寸 ×38 英寸 ×37 英寸(635×965×940mm)、25 英寸 ×37 英寸 ×40 英寸(635×940×1016mm)、25 英寸 ×37 英寸 ×47 英寸(635×940×1194mm)) - 高压重量(净):在控制 / 调节部分(部分型号为 900 磅(409kg)、950 磅(432kg)、1300 磅(591kg)) |
40kVA 功率等级型号参数 |
705 - 40: - 输入电压:480V,单相,60Hz;380V,单相,50Hz(其他输入请咨询工厂) - *大输出电压:5kV - *大输出电流:8000mA - 输出连接:屏蔽电缆输出(部分型号为环氧树脂输出套管) - 占空比:1 小时开启 / 1 小时关闭,每天 6 次或在 90% 额定电压和 75% 额定电流下连续运行 - 控制器尺寸(宽 × 高 × 深):30 英寸 ×75 英寸 ×48 英寸(762×1905×1219mm)(部分型号为 30.25 英寸 ×60 英寸 ×31 英寸(768×1524×787mm)) - 控制器重量(净):1400 磅(635kg)(部分型号为 450 磅(204kg)) - 高压源尺寸(宽 × 高 × 深):在控制 / 调节部分(部分型号为 25 英寸 ×37 英寸 ×38 英寸(635×940×965mm)、30.5 英寸 ×40 英寸 ×55.5 英寸(775×1016×1410mm)) - 高压重量(净):在控制 / 调节部分(部分型号为 925 磅(420kg)、1450 磅(658kg)、1800 磅(816kg)) |
60kVA 功率等级型号参数 |
705 - 60: - 输入电压:480V,单相,60Hz;380V,单相,50Hz(其他输入请咨询工厂) - *大输出电压:5kV - *大输出电流:12000mA - 输出连接:屏蔽电缆输出、环氧树脂输出套管 - 占空比:1 小时开启 / 1 小时关闭,每天 6 次或在 90% 额定电压和 75% 额定电流下连续运行 - 控制器尺寸(宽 × 高 × 深):30 英寸 ×75 英寸 ×48 英寸(762×1905×1219mm)(部分型号为 30.25 英寸 ×75 英寸 ×31 英寸(768×1905×787mm)) - 控制器重量(净):1800 磅(816kg)(部分型号为 800 磅(363kg)) - 高压源尺寸(宽 × 高 × 深):在控制 / 调节部分(部分型号为 30.5 英寸 ×38 英寸 ×41 英寸(775×965×1041mm)、30.5 英寸 ×40 英寸 ×46 英寸(775×1016×1168mm)、36.5 英寸 ×48 英寸 ×55.5 英寸(927×1219×1410mm)) - 高压重量(净):在控制 / 调节部分(部分型号为 1400 磅(635kg)、1925 磅(873kg)、2600 磅(1179kg)) |
100kVA 功率等级型号参数 |
720 - 100: - 输入电压:480V,单相,60Hz;380V,单相,50Hz(其他输入请咨询工厂) - *大输出电压:20kV AC - *大输出电流:5000mA - 输出连接:环氧树脂输出套管 - 占空比:1 小时开启 / 1 小时关闭,每天 6 次或在 90% 额定电压和 75% 额定电流下连续运行 - 控制器尺寸(宽 × 高 × 深):30 英寸 ×73.5 英寸 ×48 英寸(762×1867×1219mm) - 控制器重量(净):1400 磅(636kg) - 高压源尺寸(宽 × 高 × 深):30 英寸 ×39 英寸 ×40 英寸(762×991×1016mm)(部分型号为 30 英寸 ×40 英寸 ×40 英寸(762×1016×1016mm)、30 英寸 ×50 英寸 ×57.5 英寸(762×1270×1461mm)、34 英寸 ×45 英寸 ×58 英寸(864×1143×1473mm)) - 高压重量(净):2600 磅(1182kg)(部分型号为 2800 磅(1273kg)、2900 磅(1315kg)、3100 磅(1409kg)) |
运行环境温度与湿度 |
电子设备:运行温度 + 5°C … +40°C,湿度 5…95%(非冷凝);存储温度 - 20°C … +70°C,湿度 5…95%(非冷凝) 高压设备:运行温度 - 10°C …+45°C,湿度 5…90%(非冷凝);存储温度 - 10°C …+55°C,湿度 5…90%(非冷凝) |
ECCN 编码 | 3A992.A |
HTS 美国编码 | 9030.39.0100 |
