美国HVI(美高测) ABT系列台式交流耐压测试仪由爱仪器仪表网代理，本产品基于行业*的 PFT 系列便携式交流高压发生器设计的台式工频交流耐压测试设备，适用于工厂、实验室和维修车间的多种测试应用场景。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

ABT系列台式交流耐压测试仪产品概述

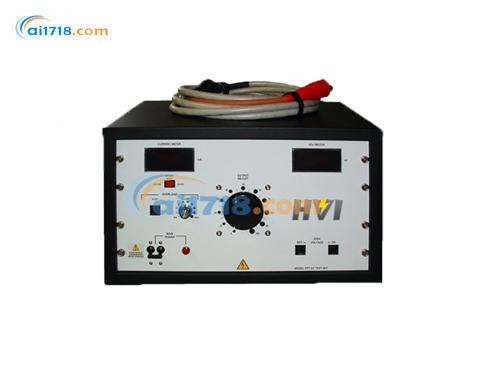

HVI 公司的 ABT 系列是基于行业*的 PFT 系列便携式交流高压发生器设计的台式工频交流耐压测试设备，适用于工厂、实验室和维修车间的多种测试应用场景。该系列产品在美国纽约州北部的工厂定制生产，输出功率均为 1.5kVA，电压型号涵盖 10kV 至 50kV。所有型号均标配运输保护和防静电玻璃面仪表、保护电路以及可调过载保护功能。

ABT系列台式交流耐压测试仪产品特点
功能多样的控制配置：提供多种控制方式，从标准手动控制到自动化程度高的 PLC 编程控制（C5），满足不同用户操作习惯和测试需求。如 C3、C4 的自动控制模式，有预设电压上升速率和测试停留定时器，能简化操作流程，提高测试效率。
*的测量与显示：各控制版本都配备了精度较高的电压表和电流表，部分型号还升级为 3.5 位或 4.5 位数字仪表，方便*读取电压、电流数据，为测试结果的准确性提供保障。
良好的负载适应性：适用于电阻性或轻电容性负载测试，输出功率稳定在 1.5kVA ，能满足多种电气设备交流耐压测试，且在不同电压下可调节输出电流，以适应不同负载需求。
可靠的安全防护：标配运输保护和防静电玻璃面仪表，防止运输损坏和静电干扰。设有外部联锁装置，可外接安全设备；部分型号还可选安全钥匙联锁开关、闪烁*告灯、安全灯栈等，全方位保障人员和设备安全。
灵活的升级与扩展：提供丰富可选升级项，如 PLC 接口可实现远程控制，燃烧电路能辅助故障定位。还可添加数字仪表提升测量精度，安装脚轮增强设备移动便利性。
标准规范的配置：所有型号都有保护电路，可减少测量误差；具备可变过载保护，范围为额定输出电流的 10 - 110% ，能有效保护设备在异常情况下不被损坏

应用场景
ABT 系列专为测试车间或工厂中的电阻性或轻电容性负载而设计，适用于对高压设备进行交流耐压通过 / 失败测试，如真空管、断路器、开关设备、小型电机、小型变压器、电气元件等众多需要交流测试电压的设备。

选型要点
电压输出：选择测试设备时，其电压应比实际需求高 20 - 25% ，以预留足够的电压余量，应对未来测试标准或应用的变化。在相同 kVA 额定值下，输出电压额定值增加，电流额定值会成比例降低。
功率 / 电流额定值：交流测试时，多数负载呈电容性。与直流测试相比，对电容性负载施加工频（50/60Hz）高压交流电，需要测试设备具备更高的功率和电流额定值。选择测试设备时，应确保其功率比预计需求至少高 20 - 25% 。计算测试设备所需电流的公式为：A = 2πfCV（A 为所需测试电流，单位为安培；f 为测试频率，单位为赫兹；C 为负载电容，单位为法拉；V 为测试电压，单位为伏特）。也可通过对负载施加较低电压并测量电流，再根据线性关系估算实际测试电压下的电流。交流测试设备为恒流装置，其*大输出电流在任何输出电压下均相同。对于更高电流需求，可参考 HVI 公司的 FPA 系列、HPA 系列和 PAR 系列产品。
负载持续率：大多数交流介电强度测试为短时间测试，每次持续 60 秒，但生产测试可能需要连续测试数小时。ABT 系列交流测试设备大多额定负载持续率为 50% ，即满功率运行 1 小时，然后关闭 1 小时。多数 ABT 交流测试设备可在约 80% 满功率额定值下连续运行。
局部放电要求：ABT 系列交流测试设备未进行局部放电（PD）评级。

控制与配置
标准控制（C1）：具备手动输出电压调节功能，配有两量程电压表、三量程电流表、主电源断路器及指示灯、高压开 / 关按钮、输出调节控制旋钮、可变过载保护（可重置，范围为额定输出电流的 10 - 110%）以及外部联锁装置。
简化电动控制（C2）：采用电动输出电压控制，配备两量程电压表、三量程电流表、保护 / 接地电路控制、电源断路器及指示灯、高压开 / 关按钮、电压升降控制按钮、固定电压上升速率调节、可变过载保护（可重置，范围为额定输出电流的 10 - 110%）、紧急停止按钮以及外部联锁装置。
自动控制（C3）：配备 3.5 位数字仪表，具备保护 / 接地电路控制、电源断路器、高压开 / 关按钮、输出模式（手动 / 自动）选择、输出电压升降控制、四种固定电压上升速率（10 - 100 秒，详情咨询工厂）、测试停留定时器、可变过载保护（可重置，范围为额定输出电流的 10 - 110%）、紧急停止按钮以及外部联锁装置。
*自动控制（C4）：配备 4.5 位数字仪表，在 C3 控制功能的基础上，进一步提升了测量精度，其他功能与 C3 类似，包括保护 / 接地电路、输出模式选择、电压电流控制、测试停留定时器、过载保护、紧急停止按钮以及外部联锁装置等。
PLC 编程控制（C5）：提供板载 PLC 进行完整的操作和编程控制，并配有 PC 接口，用于下载测试结果以生成报告。该控制器可在自动模式下实现重复测试的完全自动化，也可在手动模式下进行简单的耐压测试。测试配置文件可在工厂预设或通过触摸屏输入，用户可使用梯形逻辑编程轻松修改操作。C5 控制器支持用户从 PLC 完全编程控制测试设备的操作，并可使用报告软件完整下载测试结果用于生成报告，但该控制器不提供保护 / 接地电路。此外，还配备 320 x 240 彩色触摸屏用于编程和操作，可图形化显示测试过程中的输出电压和电流，显示*终测试结果，支持轻松保存和调用测试配置文件。

可选升级
PLC 接口：C3 或 C4 控制器可选配此升级，提供输入和输出控制接口，可与远程可编程逻辑控制器（PLC）或其他客户提供的控制器连接。该升级具备本地模式（使用前面板控制）和远程模式（通过客户提供的外部控制），包括 0 - 10Vdc 输入控制和输出反馈信号，可远程控制介电测试设备的大部分功能，并向外部客户提供的 PLC 控制器发送输出信号。在远程模式下，除紧急停止按钮、电压表和电流表外，前面板其他控制功能均被禁用。
燃烧电路：可选配燃烧电抗器，用于限制输出电流，以便在被测设备内部烧穿故障点，从而定位故障。开启燃烧功能时，过载保护功能将被禁用，所有控制包均支持此升级。
其他升级选项：包括闪烁*告灯（高压电路通电时闪烁红色*示灯）、安全灯栈（高压电路未通电时亮绿灯，通电时亮红灯）、安全钥匙联锁开关（前面板安装的钥匙操作联锁开关）、脚轮（在控制部分和 / 或高压部分下方安装 2 英寸或 6 英寸脚轮）以及数字仪表（为 C1 和 C2 控制包提供 3.5 位数字仪表升级，升级后型号添加 “D” 后缀）。

高压部分配置
电缆输出：部分型号配备带屏蔽的输出电缆，如 ABT - 103CM、ABT - 303CM 等，方便连接被测设备。
环形输出：ABT - 503CM 型号采用顶部环形输出终端，适用于特定的测试连接需求。

可选配件
DVR 系列精密分压器：DVR - 150 和 DVR - 300 精密电压分压器，用于验证 ABT 交流耐压测试设备的电压校准。
接地棒：用于在测试后安全确认被测设备已放电并处于接地电位。
手和脚安全联锁开关：为 “常闭式” 安全开关，连接到 ABT 交流耐压测试设备后部接线板的外部联锁装置。测试前需按下开关，测试过程中需保持按下状态，松开开关将切断高压电路，附带 12 英尺引线。

ABT系列台式交流耐压测试仪产品规格

ABT-103CM ABT-103CMF	ABT-303CM ABT-303CMF	ABT-503CM ABT-503CMF
输入	120 V, 60Hz, 15 A（ABT - 103CM） 230 V, 50/60Hz, 8 A（ABT - 103CMF）	120 V, 60 Hz, 15 A（ABT - 303CM） 230 V, 50/60 Hz, 8 A（ABT - 303CMF）	120 V, 60 Hz, 15 A（ABT - 503CM） 230 V, 50/60 Hz, 8 A（ABT - 503CMF）
输出	0 - 10 kV AC，1.5 kVA *大电流 150 mA 低电压时输出电流降低	0 - 30 kV AC，1.5 kVA *大电流 50 mA 低电压时输出电流降低	0 - 50 kV AC，1.5 kVA *大电流 30 mA 低电压时输出电流降低
负载持续率	1.5 kVA：连续	1.5 kVA：连续	1.5 kVA：连续
电压表	3.5 英寸，量程 0 - 5/10 kV AC，精度 ±2% 满量程	3.5 英寸，量程 0 - 12/30 kV AC，精度 ±2% 满量程	3.5 英寸，量程 0 - 25/50 kV AC，精度 ±2% 满量程
电流表	3.5 英寸，量程 0 - 5/10 kV AC，精度 ±2% 满量程量程乘数 x1，x10，x100，带保护 / 接地负载回路	3.5 英寸，量程 0 - 5/10 kV AC，精度 ±2% 满量程量程乘数 x1，x10，x100，带保护 / 接地负载回路	3.5 英寸，量程 0 - 1.0 mA，精度 ±2% 满量程量程乘数 x1，x10，x100，带保护 / 接地负载回路
失真度	小于 5%	小于 5%	小于 5%
尺寸与重量	21 x 15.5 x 14.5 英寸，70 磅 533 x 394 x 368mm，32kg	21 x 15.5 x 14.5 英寸，104 磅 533 x 394 x 368mm，47kg	21 x 15.5 x 14.5 英寸，104 磅 533 x 394 x 368mm，47kg
输出终端	20 英尺（6m）带鳄鱼夹的屏蔽 EPR 输出电缆	20 英尺（6 m）带鳄鱼夹的屏蔽输出电缆	顶部环形
供货范围	20 英尺黑色接地引线、操作手册、校准证书	20 英尺黑色接地引线、操作手册、校准证书	20 英尺黑色接地引线、操作手册、校准证书
