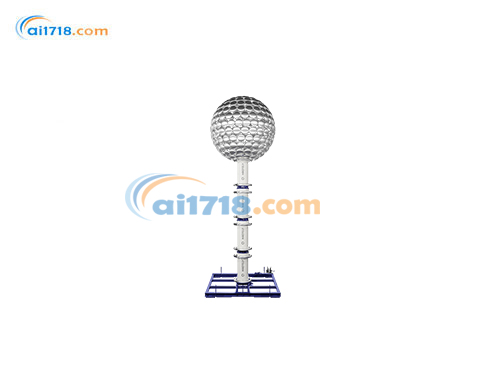

PGR超高压直流绝缘测试系统专为电气设备、套管、变压器及电缆执行超高压直流绝缘测试而设计制造。
PGR标准模块的额定电压为400 kV，可堆叠使用以实现高达2000 kV的电压。该系统可用于耐压测试和局部放电测量。系统易于搭建，可在需要测试已敷设电缆的现场使用。
PGR超高压直流绝缘测试系统一般说明
在高压领域享有盛誉的 HAEFELY 是测试系统的*供应商。我们的 PGR 直流测试系统系列专为对电气设备、套管、变压器和电缆执行超高压直流绝缘测试而设计，符合大多数*的测试标准。
标准模块占地面积小，可优化实验室空间。它们可堆叠，便于扩展，且可移动，适用于现场应用。*先进的控制单元提供符合人体工程学的图形用户界面。该系统基于与众多客户多年合作的经验打造，可用于常规测试、型式测试和开发测试。所有支持的测试均符合大多数标准。
PGR超高压直流绝缘测试系统产品特性
低纹波 < 3%，实时显示
快速极性反转，符合*新测试标准
支持系统远程控制
为现场使用而设计的移动系统
全电压范围内均有额定电流
PGR超高压直流绝缘测试系统产品适用标准
IEC 60060 – 通用高压测试系统
IEC 61078-57-129 – 换流变压器
IEC 60076 – 平波电抗器
IEC 65700-19 – 直流套管
IEC 62501 – 阀门
IEC 60700 – 阀门
IEC 62895
CIGRE 496 – ＜500 kV 电缆
CIGRE 189 – ＜800kV 电缆
其他应要求提供的标准（UL、CSA、MIL、ASTM……）
优势
易于使用 – 用户友好的控制界面
占地面积小，优化空间利用
可扩展的标准模块，便于系统未来扩展
用户安全 – 可见接地系统，配备外部联锁装置
局部放电测试 – 局部放电（PD）水平低，在满输出电压下仍可测试（PD 水平需在订购时指定，可能需要额外组件）
内部分压器
直流模块中集成了 RC 分压器。该分压器符合 IEC 60060-2 对 “认可测量系统” 的要求。分压器的连接端引至每个模块的绝缘端子。该分压器可像直流模块一样用于堆叠配置。另一个优势是可以对分压器进行阻抗测量，以进行校准检查。
顶部电极
顶部电极是由 Polylon 电极制成的铝制环或球体。
局部放电测量
在直流试验电压下测量局部放电（PD）时，准确记录每个局部放电事件至关重要。DDX 9121b 是执行该测试的高度可靠设备，可实现：
电荷随时间变化（Q vs Time）
脉冲率随时间变化（Pulse Rate vs Time）
计数→电荷（Count > Charge）
带内计数（Count In Band）
带内脉冲率（Pulse Rate in Band）
RC 分压器
外部阻容（RC）分压器用于测量直流电压，以及测量局部放电。高压单元是堆叠的电阻器，带有并联电容支路，可防止闪络并用于纹波测量。
瑞士HAEFELY(哈弗莱)PGR超高压直流绝缘测试系统产品型号
型号
额定电压 [kV]
长时电流 [mA]
*大容性充电电流 [mA]
模块
重量 [kg]
PGR 400 - 5 / 20
400
5
20
1×400
1×1600
PGR 800 - 5 / 20
800
5
20
2×400
2×1600
PGR 1200 - 5 / 20
1200
5
20
3×400
3×1600
PGR 1500 - 5 / 20
1500
5
20
4×400
4×1600
PGR 1800 - 5 / 20
1800
5
20
5×400
5×1600
PGR 2000 - 5 / 20
2000
5
20
6×400
6×1600
