英国T&R PT15-10S Mk2直流耐压测试仪由爱仪器仪表网代理，本产品专为已敷设电缆及接头系统的测试而设计。该装置的可变输出范围为 0 至 –15kV 直流，*大充电能力为 10mA。设备配备零电压联锁装置，仅当输出控制器处于零位时，才能开启输出。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

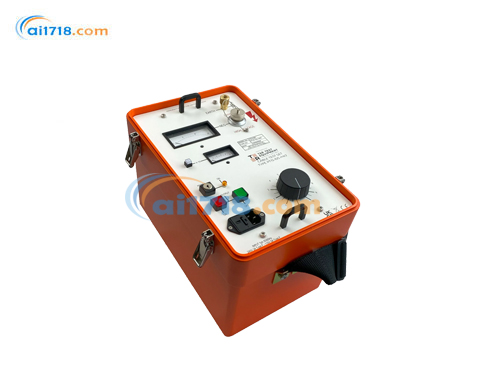

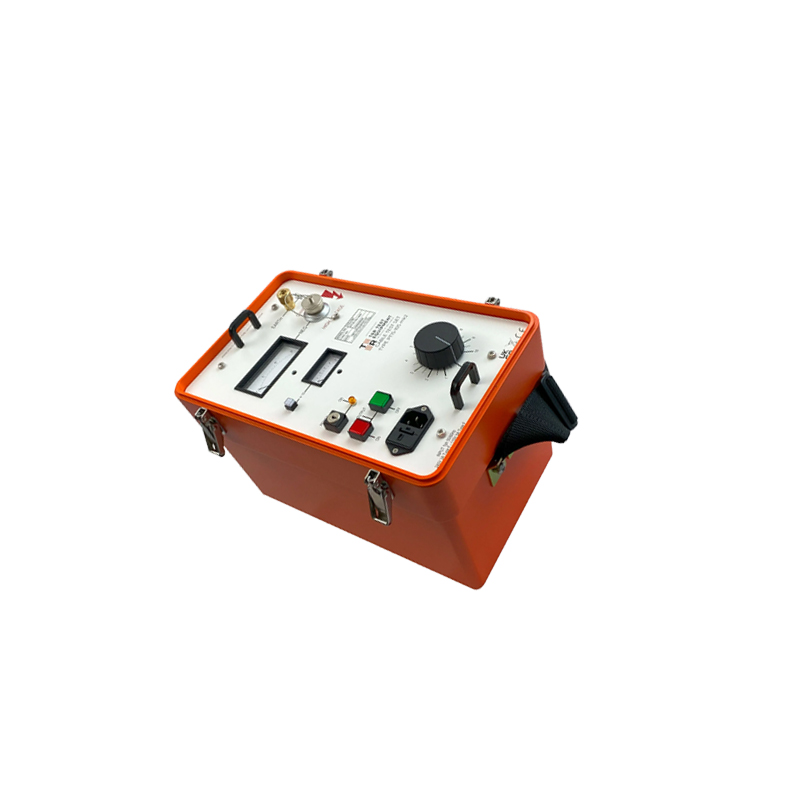

英国T&R PT15-10S Mk2直流耐压测试仪产品简介
PT15-10S 高压直流测试装置专为已敷设电缆及接头系统的测试而设计。该装置的可变输出范围为 0 至 –15kV 直流，*大充电能力为 10mA。设备配备零电压联锁装置，仅当输出控制器处于零位时，才能开启输出。
该装置内置自动负载放电系统，当输出关闭或发生击穿时，可对被测电缆进行放电。内部放电系统的*大放电能量为 1.25kJ，对应 15kV 电压下 7.5μF 的电容。PT15-10S 标准配置还包括 DP20 放电探头，可在 15kV 电压下对电容高达 12μF 的电缆进行放电。
若试品发生故障，过载电路将自动关闭输出电压，并通过内部放电电路将输出端接地。
输出电压通过大型线性模拟仪表计量，量程标注为 0-15kV。试品电流通过第二个模拟仪表计量，量程标注为 0-10。该仪表可直接读取 0-10mA 电流值，按下 “÷10” 按钮时可读取 0-1mA 电流值。
装置的高压输出采用高品质插头插座系统，便于电缆更换。
产品特点
输出电压范围：0 至 –15kV 直流
输出能力：10mA
高压输出端同时计量电压和电流
电容负载自动放电接地系统
高压输出插头和插座
钥匙操作电源开关，防止未授权操作
零电压联锁装置
试品故障视觉指示功能
机身紧凑，配备轻质绝缘外壳
交流系统
| 设备型号 | 电压 | 电流 |
|---|---|---|
| PT15-10S | -15kV 直流 | 10mA |
| PT18-10 mk2 | ±18kV 直流 | 10mA |
| PT30-10 mk2 | ±30kV 直流 | 10mA |
| KV5-100 mk2 | 5kV 交流 | 100mA |
| KV15-80 | 15kV 交流 | 80mA |
| KV30-40 mk2 | 30kV 交流 | 40mA |
| KV30-100 mk2 | 30kV 交流 | 100mA |
| KV50-100 mk2 | 50kV 交流 | 100mA |
| KV50-200 mk2 | 50kV 交流 | 200mA |
| KV100-100 mk2 | 100kV 交流 | 100mA |
PT15-10S 的输出通过部分屏蔽的高压电缆实现，该电缆通过高压连接器与装置相连。
| 设备型号 | 电压 | 连续输出电流 | 5 分钟输出电流 |
|---|---|---|---|
| PT15-10S | 0 至 -15kV | 5mA | 10mA |
上述间歇工作时间后必须间隔 15 分钟停机，且该参数基于环境温度 25°C 设定。
计量
PT15-10S 的输出电压通过高压输出端的模拟仪表计量。
| 设备型号 | 量程 | 精度 |
|---|---|---|
| PT15-10S | 0-15kV | 满量程的 ±1.5% |
PT15-10S 的输出电流通过双量程模拟仪表计量。按下毫安表旁的 “÷10” 按钮可切换至 1mA 量程。
| 设备型号 | 量程 | 精度 |
|---|---|---|
| PT15-10S | 10mA | 满量程的 ±2.5% |
| 1mA | 满量程的 ±2.5% |
PT15-10S 配备输出过载跳闸保护装置，跳闸阈值为 12mA。
负载放电系统
PT15-10S 内置自动内部负载放电系统，当输出关闭时，通过 10kΩ 电阻将负载接地。放电系统的额定散热能力为每 15 分钟 1.25kJ。在 15kV 电压下，可对*大电容为 7.5μF 的负载进行放电。
PT15-10S 还标配 DP20 手动放电探头，其额定散热能力为每 15 分钟 3.6kJ。该探头电阻为 30kΩ，可在 15kV 电压下对电容高达 12μF 的负载进行放电。
供电要求
115V±10% 50/60Hz 单相 *大 250VA
240V±10% 50/60Hz 单相 *大 250VA
保护与安全
装置输出端配备过载跳闸保护，输入端和控制电源配备熔断器保护。
PT15-10S 设计符合 BS EN61010 标准要求。
装置配备接地端子，必须连接至低阻抗本地接地极。
温度范围
储存：-20°C 至 60°C
工作：0°C 至 45°C
尺寸与重量
尺寸：340×230×330mm
重量：11kg英国T&R PT15-10S Mk2直流耐压测试仪技术文档
-
