波兰SONEL(索耐) S-24/36/44/57VLF 高压绝缘测试仪由爱仪器仪表网代理，测试采用低应力方式，施加频率为 0.1 赫兹的超低频测试电压。超低频测试能在*短时间内检测出绝缘层损伤。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

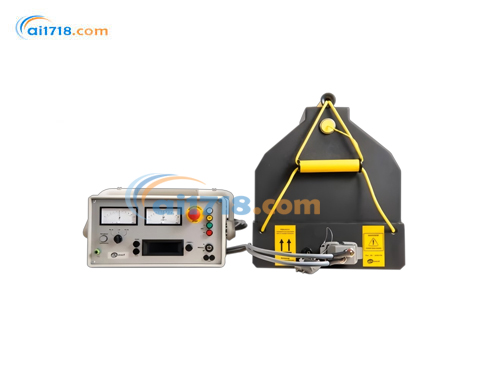

S-24/36/44/57VLF 高压绝缘测试仪介绍
S 系列超低频电缆测试设备结构紧凑、坚固耐用且便于携带，适用于按照 IEEE 400、IEC 60502-2、CENELEC HD 620&621 以及 DIN VDE 0276/620&621 标准对中压电缆进行测试。测试采用低应力方式，施加频率为 0.1 赫兹的超低频测试电压。超低频测试能在*短时间内检测出绝缘层损伤。S 系列超低频设备可测试挤包绝缘电缆（交联聚乙烯、聚乙烯、乙丙橡胶绝缘电缆）以及纸油绝缘电缆（PILC），也可采用直流电压进行电缆护套测试。
S-24/36/44/57VLF 高压绝缘测试仪产品特点
超紧凑大功率超低频测试设备
1-2 人即可轻松携带
操作简便：配备工业级 OLED 显示屏，支持菜单辅助操控
全自动测试流程
内置 1-300 分钟计时器，支持自动跳闸功能
内置击穿检测功能
内置故障时间检测功能
高压输出端直接测压
保护接地连接
高压启动按键联锁装置
符合 EN 50191 标准的保护电路 / 指示功能
超低频测试过程中可测量泄漏电流
可选功能
超低频测试设备数据记录（U 盘存储）
频率扩展：0.05 赫兹 + 0.02 赫兹
定制测试电缆
运输箱
Sonel 超低频测试仪软件
Sonel VLF Tester Software 软件可根据记录的单个数据文件生成测试报告。生成的报告*页为概述，后续页面详细描述电力电缆系统的各项测试情况。该软件操作简便，可快速生成用户友好的 PDF 格式报告。支持语言：波兰语、英语、西班牙语、德语、捷克语、意大利语。可生成与界面设置语言不同的报告。
标准配件
高压连接电缆（带屏蔽），5 米
跨接电缆
高压单元与站内接地之间的连接电缆
操作单元与保护接地之间的连接电缆
维修套件
启动钥匙
箱体（型号：WAWALVLF）
用户手册
可选配件
数据记录用 U 盘（型号：WAADAHVVLFDL）
频率扩展模块（0.05 赫兹 + 0.02 赫兹，型号：WAADAHVVLFFE）
带轮箱体（型号：WAWALVLF2）
Sonel 超低频测试仪软件（型号：WAPROVLFTS）
|
|
S-24 VLF | S-36 VLF | S-44 VLF | S-57 VLF | ||
|---|---|---|---|---|---|---|
| 型号标识 | WMGBS24VLF | WMGBS36VLF | WMGBS44VLF | WMPAS44VLF | WMGBS57VLF | |
| 电源供应 |
230 伏（±10%）
10 安，50/60 赫兹
|
230 伏（±10%）
10 安，50/60 赫兹
|
230 伏（±10%）
10 安，50/60 赫兹
|
110 伏（100 伏 - 127 伏）
15 安，50/60 赫兹
|
230 伏（±10%）
10 安，50/60 赫兹
|
|
| 输出电压 | 0-24 千伏 超低频 0.1 赫兹（可选：0.05 赫兹 + 0.02 赫兹）+0-34 千伏 直流 | 0-36 千伏 超低频 0.1 赫兹（可选：0.05 赫兹 + 0.02 赫兹）+0-52 千伏 直流 | 0-44 千伏 超低频 0.1 赫兹（可选：0.05 赫兹 + 0.02 赫兹）+0-62 千伏 直流 | 0-44 千伏 超低频 0.1 赫兹 +0-62 千伏 直流 | 0-57 千伏 超低频 0.1 赫兹 +0-62 千伏 直流 | |
| 电压波形 | 超低频 | 类正弦波，对称，支持真有效值测量 | ||||
| 直流 | 直流电压，支持正负极性 | |||||
| 过流跳闸（直流） | 10 毫安 | |||||
| *大可测试电缆长度、*大电容量（超低频模式） | 可达 60 千米（24 千伏有效值、0.02 赫兹下为 15 微法）* | 可达 60 千米（18 千伏有效值、0.02 赫兹下为 15 微法）* | 可达 60 千米（18 千伏有效值、0.02 赫兹下为 15.0 微法） | 可达 60 千米（6 千伏有效值、0.02 赫兹下为 15.0 微法） | 可达 60 千米（18 千伏有效值、0.02 赫兹下为 15.0 微法）* | |
| * 基于电缆电容量约为 0.25 微法 / 千米 | ||||||
| *大输出电压（超低频模式）及 0.1 赫兹下的*大负载 | 24 千伏有效值下为 5 微法 | 36 千伏有效值下为 2.4 微法 | 44 千伏有效值下为 1.6 微法 | 44 千伏有效值下为 1.0 微法 | 57 千伏有效值下为 0.55 微法 | |
| 放电功能 - 内置自动放电装置 | *大 9000 焦耳 | *大 12500 焦耳 | *大 12500 焦耳 | *大 12500 焦耳 | *大 12500 焦耳 | |
| 电压测量范围 | -40...0...40 千伏，精度 ±1% | -60...0...60 千伏，精度 ±1% | -70...0...70 千伏，精度 ±1% | -70...0...70 千伏，精度 ±1% | -70...0...70 千伏，精度 ±1% | |
| 电流测量范围 | ±0-100 微安 / 1 毫安 / 10 毫安 | |||||
| 工作温度 | -20...+45℃ | |||||
| 存储温度 | -25...+70℃ | |||||
| 工作模式 | 连续运行 | |||||
| 接口 | USB 接口（支持 U 盘） | |||||
| 设备结构 | 分为两部分：操作单元和高压单元 | |||||
| 尺寸及重量 | 操作单元 | 37×34×20 厘米，17 千克 | ||||
| 高压单元 | 40×41×24 厘米，38 千克 | 40×44×24 厘米，48 千克 | 40×44×24 厘米，49 千克 | 40×44×24 厘米，49 千克 | 40×44×24 厘米，49 千克 | |
|
