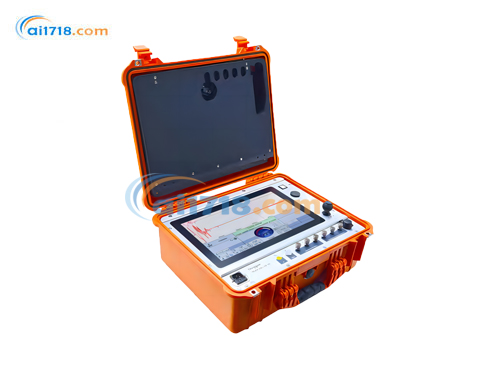

Megger TELEFLEX® VX-PT V2高端时域脉冲反射仪由爱仪器仪表网代理，Teleflex® VX-PT V2是一款便携式、独立的三相时域反射计（TDR），设计用于电力电缆上的故障定位，包括低压（LV）、中压（MV）和高压（HV）的所有电缆等级的应用。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
Teleflex® VX-PT V2是一款便携式、独立的三相时域反射计（TDR），设计用于电力电缆上的故障定位，包括低压（LV）、中压（MV）和高压（HV）的所有电缆等级的应用。并适用于纸绝缘、交联聚乙烯等各种绝缘材料的电缆。
Teleflex® VX-PT V2 操作通过一键式操作钮和钟表式设计界面即可实现。具有触摸屏功能的大型超亮彩色显示屏进一步提高操作者的舒适度，得出快速准确的结果。
Teleflex® VX-PT V2 由外部电源供电。设备外壳坚固耐用，适合在恶劣条件下使用。
Teleflex® VX-PT V2 支持波形追踪对比测量。新敷设电缆上采集基准波形，建立了阻抗基线。该基准波形是未来电缆故障情况下进行比较的重要参考。
与高压单元配合使用时，Teleflex®VX-PT V2支持所有高压预定位方法（如ARM、ICE、DECAY等）。特有的△U触发技术为设备提供*佳的时限触发功能，以获得*准确的测量结果。
ARM® 多次脉冲法技术，可以实现一次放电生成15个波形，供操作者选择*好的波形。特别适合油纸电缆，长距离电缆，潮湿进水的电缆故障定位。
尾部自动纠偏技术是一种长距离抗衰减技术。它抵消了电缆的传输衰减，使远端的波形仍然清晰可见，并且保证了近距离的电缆波形不会发生畸变。特别适合像海缆等长距离电缆。
Teleflex® VX-PT V2 配有MeggerBook Lite软件，可用于测量数据导入、导出、分析和打印。
Teleflex® VX-PT V2 采用 Linux 的操作系统，安全稳定性高，确保了系统的完整性和对潜在威胁的保护。它还通过以太网端口和TeamViewer提供远程访问和控制功能。
TELEFLEX® VX-PT V2设备优势
■ 15.6英寸超大可触摸彩色显示屏
■ 直观的钟表式设计界面,易于操作
■ 具备 L↑H和ΔU触发功能的ARM多次脉冲法
■ ARM多次弧反射法技术，一次放电生成15个波形
■ 尾部纠偏技术; 抵消电缆传输衰减，远端波形清
晰，近端波形不畸变
■ 屏幕同时可显示6个波形，适合对比
■ 自动电缆终端识别和故障位置标记
■ 与所有故障定位系统兼容使用
■ 市电电源供电，输入100…240 V AC
■ 533MHz真实采样率
■ 无需内部补偿
■ 测量数据自动保存（90天），可手动*保存
■ 超大容量，存储数据 > 100000条
TELEFLEX® 支持以下工作模式
■ 三相TDR测量
■ 差分测量
■ 对比测量
■ 所有弧反射方法
■ 燃烧弧反射法（ARM Burning）
■ 脉冲电流法 (ICE)和 衰减法 (DECAY)
■ 间歇性故障定位 (IFL)
■ 局部放电定位
■ MeggerBook Lite软件，可用于测量数据导入、
导出、分析和打印。
■ 可以导出为CSV数据格式
■ 全中文界面
Teleflex VX订购信息
产品
订单编号.
Teleflex VX-PT V2配置标准测量线
1014407
5 m长测试连接线
2004385
12 m长测试连接线
2005067
用于带电低压电缆直接测量的隔离装置，可连接交流电压*高440VAC
1015307
| TELEFLEX® VX-PT V2技术参数 | |
| 显示 | 工业级TFT 彩色显示器 |
| LCD 尺寸 | 15.6英寸 |
| 纵横比 | 16:9 |
| 分辨率 | 1920x1080 |
| 背光 | LED |
| 亮度 | 450 cd/m² 防眩光电容触摸屏 |
| 脉冲发射 | 单级 |
| 脉冲幅值 | 150 V,可调节 |
| 脉冲宽度 | 20 ns …10 μs |
| 脉冲能量 | 无限制的连续操作和无限制的快速重复脉冲，在150V下向测试电缆输出10μs 的全功率脉冲 |
| 第三方认证 | 经过DAkkS 认证 |
| 动态量程 | 115 dB |
| 尾部纠偏 | +40 dB (抗衰减) |
| 采样率 | 533 MHz |
| 测量范围 | 20 m…1280 km 在V/2 =80 m/μs |
| 增益范围 | 0.…100 %,可调节 |
| 分辨率 | 0.1 m @V/2=80 m/μs |
| 精度 | 0.1 % |
| 时基精度 | <50 ppm(<0.005%) |
| 滤波器 | 4500 kHz,2100 kHz,1000 kHz,450kHz,250 kHz |
| 半波速 | 10…149.9 m/μs |
| 输出阻抗 | 50 Ω |
| 补偿 | 无需补偿 |
| ARM@触发 | 自动调节t(L1H 和△U) |
| 外部电压 | 保护强度<300 V |
| 连接低压电缆 | 达到440VAC, 必须在隔离装置下使用 |
| 内存 |
64 GB SSD 存储数据>100000条 |
| 接口 |
3个 TDR 测量接口 3个高压弧反射测量接口 1个三相 Lemosa接口 1个USB 接口 1个网口 |
| 防护等级 | 合盖IP 65,IP 54打开 |
| 电源 |
市电供电，输入电压范围100.…240 V AC,50/60 Hz |
| 尺寸 | 525x220x445mm |
| 重量 | 18 kg |
| 工作温度 | -10 ℃…+50℃ |
| 储存温度 | -20℃ .…+60℃ |
|
MEGGER TELEFLEX® VX-PT V2高端时域脉冲反射仪说明文档 |
|
-
