GKC437ESR高压开关测试仪（双端接地、石墨触头、动态电阻）功能：

1.GKC437ESR高压开关测试仪测试各类高压断路器、隔离开关、接触器的机械和电气特性。

2. 测试12个主触头和6个带合闸电阻触头、6个主触头和6个辅助触头的合闸时间、分闸时间、不同期时间、弹跳时间、预插入时间、配合时间等参数。

3. 测量6个带合闸电阻触头的合闸电阻值。

4. 高压开关两侧接地状态下，采用单柔性线圈方式测试六个主触头合闸、分闸时间。

5. 具有测量6路石墨触头开关时间参数功能。

6. 具有测量触头动态电阻功能。

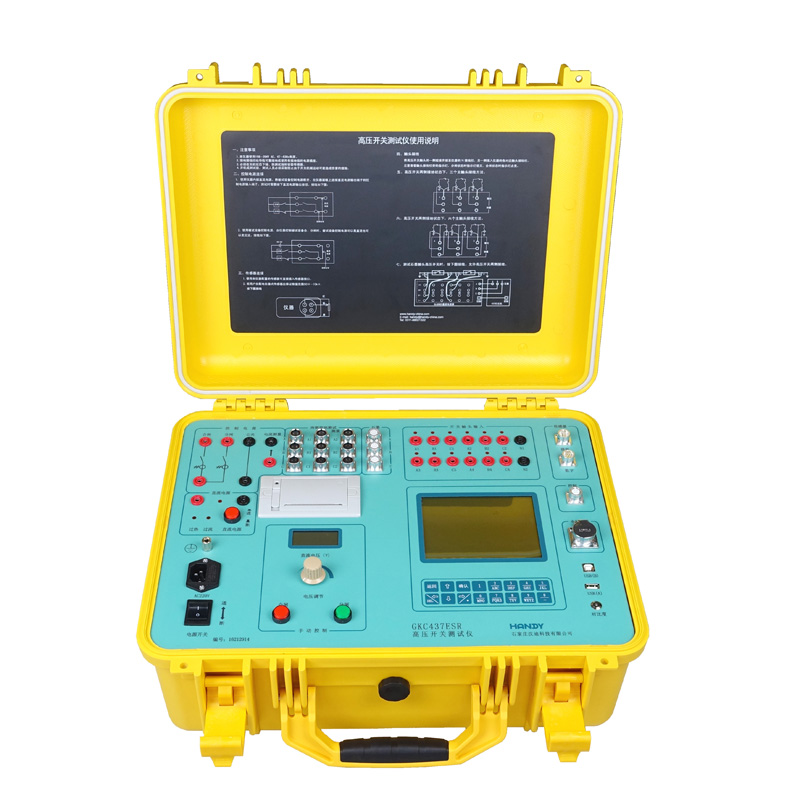

7. 面板设有12个触头状态指示灯，便于判断合、分闸状态或接线是否正确。

8. 设有一个模拟量输入通道和一个数字量通道。使用电阻性传感器和数字传感器测量开关的行程、超程、反弹幅度、过冲时间、过冲量、速度。

9.使用数字传感器可*测量单圈或多圈操作机构旋转角度，测量分辨力可达0.04度。为判断开关运动是否到位提供数据依据。

10. 使用陀螺仪传感器，无需安装支架，方便快捷。(选配)

11. 进行合闸、分闸、分合分、合分、分合控制。

12. 能够测试手动操作断路器的机械特性。

13. 编辑储存50个各种速度定义的开关型号。

14. 具有保存试验数据后，改变速度定义重计算功能。

15. 内置大功率可调直流电源，具有手动调压旋钮、合闸按钮、分闸按钮，可快速进行开关合分闸和动作电压测试。

16. 内置连续输出的直流电源用于电机储能。

17.合分闸直流控制电源、双侧接地测试信号源、控制测试系统集成一体机设

计。

18.具有测量电机电流功能。通过分析断路器或隔离开关电机电流可以判断断路器储能系统或隔离开关运动系统是否异常。

19. 输出控制采用电子开关，控制精度高、寿命长。

20. 内置交直流两用电流传感器测量合闸、分闸控制电流。电流分辨力达1mA。

21. 仪器内可储存500组测试数据，失电不丢失数据。

22. 储存的测试数据可转存至U盘。

23. 使用U盘可对仪器内软件进行升级。

24. 室内外均可清晰显示的液晶屏上显示操作界面、测试数据、触头波形、行程曲线、电流曲线。

25. 高速热敏打印机可打印测试数据、触头波形、行程曲线、电流曲线。

26. 具有*高可进行10000次自动操作试验功能。

27. 可使用USB通信线连接计算机进行操作。

28. 测试数据可在计算机上打开分析、生成包络线和测试报告。

29. 支持蓝牙2.0以上设备联机测试，并提取仪器内部试验数据。（选配）

30. 提供开放的蓝牙通信协议，支持移动设备的二次开发。（选配）

31. 简体中文、英文操作界面任意切换。

GKC437ESR高压开关测试仪 技术参数：

1. 时间测量范围：1～20000ms。准确度：±（0.05%t+0.1）ms

1～2000ms,分辨力0.1ms；2000～20000ms,分辨力1ms

2. 模拟传感器输入测量范围：0～5V

3. 模拟传感器电阻范围：50Ω～5kΩ

4. 数字传感器接口：长线驱动器RS422接口

5. 数字传感器测量角度准确度：±0.1º，分辨力：0.05º

6. 行程测量范围取决于传感器长度。*高1000mm。*小分辨力0.1mm

7. 行程测量准确度：±（0.5%L+0.2）mm

8. 速度测量范围：0～20m/s，分辨力0.01m/s

9. 直流电源输出:10～270V /20A，瞬时30A，功率4kW

10. 电流源输出：DC 6×20A

11. 动态电阻测量范围：0~400~4000~8000μΩ，准确度：±（2%R+2μΩ）

12. 动态电阻电流源输出（连接测试线）：150～200A或1500~2000A

13. 直流电压表测量范围：0～300V，准确度：±（0.5%U+1）V

14. 线圈电流测量：DC 0～3A～30A，AC峰值 0～3A～30A，*小分辨力1mA

电机电流测量：DC 0～4A～40A，AC峰值 0～4A～40A，*小分辨力1mA

15. 合闸电阻测量范围：50～2000Ω，分辨力0.1Ω，准确度：±（1%R+1）Ω

16. 触发启动电压：≥30V

17. 输出控制功率：AC或DC 300V/30A

18. 工作电源：198～264VAC，47～63Hz

19. 工作条件：温度 -10℃～50℃，湿度 ≤90%RH，不结露

20．尺寸：492×392×218mm

21．重量：14kg；
