德国KoCoS（轲可士）ACTAS CCF160/ACTAS CCF320开关机械特性测试系统由爱仪器仪表网代理，本产品用于对所有类型的开关设备（包括开关的机构驱动单元）执行全自动化工厂测试、型式测试和功能测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

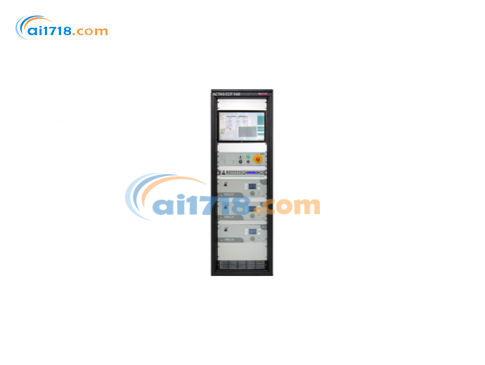

德国KoCoS（轲可士）ACTAS CCF160/ACTAS CCF320开关机械特性测试系统产品简介
机柜式综合开关机械特性测试系统，用于对所有类型的开关设备（包括开关的机构驱动单元）执行全自动化工厂测试、型式测试和功能测试。评估开关性能所需的所有电气和机械参数均实时测量和评估，该系统具有模拟和增量输入通道，用于采集模拟量。二进制测量通道能够对辅助触头和主触头进行测量。标准型号每相可独立控制3个分闸线圈回路和2个合闸线圈回路。同时该系统*多可以按照设定程序对8台机构驱动单元进行机械特性测试。交付范围中包含的软件包可用于执行各种测试，实现从自主运行的测试程序到开关设备的全面自动化测试
符合标准：
EN 61010-1: 2011
EN 61010-2-201: 2011
EN 61326-1: 2013
ACTAS CCF160 安装于一个 38 U 标准机柜内。测试所需的所有外部可用接口均以工业插头连接器的形式连接。继电器控制的内部电源以及外部连接的模拟和数字传感器的电源由内置电源单元提供。集成电源可作为可选额外配置，用于为外部执行器（例如弹簧储能电机、脱扣线圈或加热系统）供电。外部电源可通过外部面板连接。所有电源、线圈或加热系统均通过继电器控制。内部电源由测试系统调节。测试系统和所有的状态都显示在指示面板上。
所有外部电压均可通过急停按钮切断，用于中断安全电气电路，保证人员安全。设备已经通过 BG、UL、cUL、CCC 和 Gost 认证，满足国际使用要求。连接面板上还有一个额外的安全二进制输入，例如可用于监控外部安全门的接触点。
机柜通过主电源和*大负载为 32 A 的工业插头连接器供电。急停电路中集成了一个额外的带25 A保险丝的输出，用于为外部电源供电。
ACTAS CCF320 安装于一个 38 U 标准机柜内。测试所需的所有外部可用接口均以工业插头连接器的形式连接。继电器控制的内部电源以及外部连接的模拟和数字传感器的电源由内置电源单元提供。集成电源可作为可选额外配置，用于为外部执行器（例如弹簧储能电机、脱扣线圈或加热系统）供电。外部电源可通过外部面板连接。所有电源、线圈或加热系统均通过继电器控制。内部电源由测试系统调节。测试系统和所有的状态都显示在指示面板上。
所有外部电压均可通过急停按钮切断，用于中断安全电气电路，保证人员安全。设备已经通过 BG、UL、cUL、CCC 和 Gost 认证，满足国际使用要求。连接面板上还有一个额外的安全二进制输入，例如可用于监控外部安全门的接触点。
机柜通过主电源和*大负载为 32 A 的工业插头连接器供电。急停电路中集成了一个额外的带25 A保险丝的输出，用于为外部电源供电。
使用的输入和输出数量取决于附加设备的选项。例如，为了控制内部电源，需要一个模拟输出用于控制信号，一个模拟输入用于反馈信号，并且需要 2 个二进制输出来进行释放和交流/直流切换。
德国KoCoS（轲可士）ACTAS CCF160/ACTAS CCF320开关机械特性测试系统技术参数
| 系统理念 | 高精度测试系统，适用于各类开关设备的功能测试，包括断路器、隔离开关或接地开关，不受驱动单元类型限制。系统采用 38U 移动式工业机柜设计，内置数据采集单元 ACTAS L，用于实时数据采集，以执行和监控测试步骤。ACTAS C 系列系统可通过集成式或外置式工业电脑操作，电脑需安装微软 Windows™操作系统及 ACTAS 软件包。 | |||
|---|---|---|---|---|
| 输入输出接口通过哈丁（Harting）工业插头灵活连接，使该测试系统特别适用于实验室和生产环境。数字和模拟控制输出可自动控制电压或电流源，支持全自动测试。与 PROMET 配合使用时，可对每相*多 4 个灭弧单元进行三极动态电阻测量。 | ||||
| 控制输出 | 电子开关输出（IGBT），用于合闸线圈和分闸线圈的单相或三相控制。所有操作序列可按 1 毫秒增量进行配置和输出。 | |||
| 用于控制脱扣线圈的 IGBT | 电流 时间分辨率 精度 电压 | 峰值 100A 0.1 毫秒 ±0.02 毫秒 300V 交 / 直流 | 具备短路和过载保护，本质安全 | |
| 二进制输出 | 继电器输出 | 30V 直流 / 2A（电阻负载） | （*大 220V 直流） | |
| 模拟输出（用于控制外置电压源） | 模拟输出可设置目标值和电压波形，并启动连接的电源。 | |||
| 输出范围 | 0...10V 直流 / 1 毫安 | 负载阻抗＞10 千欧 | ||
| 外置传感器电源 | 模拟传感器参考电压 | 10V 直流 | ||
| 增量式传感器供电电压 | 5V 直流或 10V 直流，可通过跳线选择 | |||
| 测量输入 | 通用参数 | 记录时长 | 500 赫兹时*长 13.33 分钟，50 千赫兹时*长 8 秒 | |
| 时间分辨率 时间精度 | 0.02 毫秒 ±0.005 毫秒 | |||
| 模数转换 | 16 位 | |||
| 精度 | 量程的 0.05% | |||
| 模拟输入 | 过采样 采样率 | 二进制信号为 10 千赫兹 | 每个测量通道（物理通道）200 千赫兹；500 赫兹...50 千赫兹，可分步调节；Aux/Rel 和 CF 附加模块持续工作 | |
| 激活范围 | 主触点 ＜30 欧姆 电阻触点（PIR）＞30 欧姆...10 千欧姆 （与主触点输入组合使用） | |||
| 线圈电压 合闸 / 分闸线圈电流测量范围 | 300V 交 / 直流 5A 直流 / 30A 直流 / 峰值 100A | |||
| 电机电流测量范围 | 20A 有效值 / 50A 有效值 / 峰值 100A | |||
| 电机电压 | 500V 交 / 直流 | |||
| 传感器输入 | ±20 毫安 | |||
| ±10V 直流 | ||||
| 保护措施 | 2.5 千伏 galvanic 隔离，设备对地隔离；所有测量输入均采用 2.5 千伏 galvanic 隔离，对地隔离 |
| 二进制输入 | |||
|---|---|---|---|
| 时间分辨率 | 0.02 毫秒 | ||
| 采样率 | 50 千赫兹 | ||
| 辅助触点 | 激活范围 24...300V 直流，可调节 | ||
| 数字行程传感器增量输入 极限频率 | 外部供电，激活范围可配置 200 千赫兹（CF 模块为 70 千赫兹） | ||
| 软件 | 整套系统专为开关设备各类测试的自动化执行而开发，配备完整的 ACTAS 软件包，具备以下功能（示例）： | ||
| 自动化功能 | 执行和监控自动测试序列及重复操作；可配置对话框，用于输入手动测定结果；数据导入和导出接口；数据库集成和统计功能；通过条形码 / RFID 识别测试对象；测试数据自动归档；传感器组自动分配；测试状态信号指示（如通过信号装置）；运行过程中用户登录和注销 | ||
| 中央数据管理 | 操作电路自动选择和控制；测试期间及独立于测试的电机监控 | ||
| 操作方式 | 采用标准外置 Windows 电脑搭配 ACTAS 2.60 软件，进行操作、系统控制、数据存储和分析 |
| 用户界面 | 适用于 Windows 7/8.1/10 系统的 ACTAS 系统软件，用于开关设备测试的参数设置、执行和分析 | ||
|---|---|---|---|
| 电源供应 | 机柜通过电源供应面板和多极工业插头供电，*大负载 32A。急停电路中集成额外的带熔丝 25A 输出，用于为外置设备供电。 | ||
| 测量连接 | 机柜上所有电缆连接均为可锁定防松插头连接。测试对象通过模块化多触点工业插头与系统连接，输入和输出分别配备独立的连接面板。 | ||
| 信号指示 | 机柜正面的指示面板通过 LED 灯显示所有脱扣器状态、安全电路状态以及所选线圈电路。可根据需要添加定制化 LED 指示面板，例如用于显示其他二进制输入的状态。 | ||
| 安全设备 | 可通过电源开关切断机柜电源，电源开关可进行机械锁定，防止误启动；按下机柜正面的急停按钮，可切断系统输出的所有供电电压和测试电压，急停复位后系统无法自动重启；系统配备工业插头接口，用户可接入额外急停按钮；提供安全二进制输入，用于监控外置门触点等，系统实时监控并指示该二进制输入状态；安全电路断开时，所有电源的脱扣器均被锁定。 | ||
| 机柜 | 38U 标准工业机柜，带脚轮；配备恒温控制风扇模块；可锁定的后面板，打开后可访问接线板。 | ||
| 电脑接口 | 1 个 RJ45 以太网接口 1 个 RS422 串行接口 | ||
| KoCoS 接口 | 4 个外置设备控制接口 | ||
| 环境要求 | 工作温度 存储温度 相对湿度 防护等级 0…50℃ -20…60℃ 5…90%（无冷凝） IP20 | ||
| CE 认证 | 符合 EN 61010-1:2011（测量、控制和实验室用电气设备安全要求）；符合 EN 61326-1:2013（测量、控制和实验室用电气设备电磁兼容性要求） |
| 产品规格 | ACTAS C160 | ACTAS C320 | ACTAS CF80 | |
|---|---|---|---|---|
| 控制输出 | 合闸线圈 | 3 路 | 3 路 | 1 路 |
| 分闸线圈 | 3 路 | 3 路 | 1 路 | |
| 继电器控制输出 | 8 路 | 14 路 | - | |
| 0…10V 直流模拟控制输出 | 4 路 | 6 路 | 2 路 | |
| 模拟测量输入 | 线圈电流 | 6×（输入 / 输出） | 6×（输入 / 输出） | 2×（输入 / 输出） |
| 线圈 / 工位电压 | 1 路 | 3 路 | 1 路 | |
| 分流器测量电机电流 | 1 路 | 3 路 | 1 路 | |
| 电机电压 | 1 路 | 3 路 | 1 路 | |
| 传感器（数字 / 增量式） | 6 路 | 9 路 | 每个驱动位置 1 路 | |
| 传感器（±10V） | 6 路 | 9 路 | - | |
| 传感器（0…20 毫安） | 2 路 | 3 路 | - | |
| 主触点和 PIR 触点 | 3×4 路 | 3×6 路 | 3×2 路 | |
| 二进制测量输入 | 辅助触点 | 16 路 + 36 路（10 千赫兹） | 24 路 + 72 路（10 千赫兹） | - |
| 外置传感器参考电压 | 2×10V 直流 / 200 毫安 | 3×10V 直流 / 200 毫安 | - | |
| 外置设备附加连接 | 电脑 | 1 个 | 1 个 | 1 个 |
| PROMET / 电压源 | 3 个 | 3 个 | 1 个 | |
| 机柜 | 尺寸（宽 × 高 × 深） | 19 英寸，38U 600 毫米 ×1840 毫米 ×900 毫米 | ||
|
