德国KoCoS（轲可士）ACTAS P260+/ACTAS P360+开关机械特性测试仪由爱仪器仪表网代理，该产品主要应用于中压、高压和超高压开关设备的机械特性测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

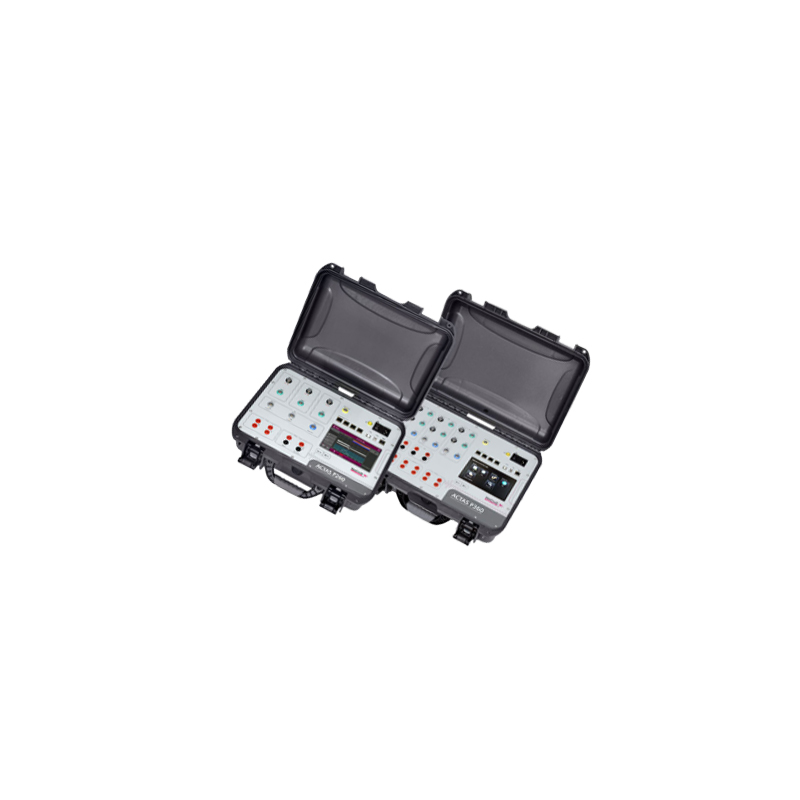

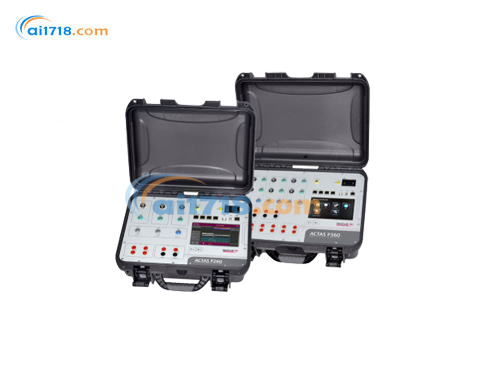

德国KoCoS（轲可士）ACTAS P260+/ACTAS P360+开关机械特性测试仪产品简介
该产品系列主要应用于中压、高压和超高压开关设备的机械特性测试，作为一款完全便携式的设备,它可以满足客户各种不同使用环境的要求，不论是现场或者工厂、实验室使用都更加得心应手。
产品特点
具有更多的控制输出和更强大的主处理单元，应用范围更广
极其坚固且紧凑的设计并配备了硬质外壳
无需重新接线，即可在一个测试序列中完成完整的开关设备测试
通过7英寸触摸屏进行独立操作和测试结果评估
可在*多12个主触头设备上进行测试并对分合闸线圈（PIR）和主触头的各种机械特性进行测量
可在*多12个主触头设备上进行静态和动态电阻测定
可连接附加设备，用于测试超过12个触头的开关
线圈和电机电流的记录与分析
用于AIS和GIS的双端接地测试
技术资料
现场完成开关设备测试
使用ACTAS P260+ | P360+的集成控制触屏面板，可以在单一测试流程中快速、轻松且高度灵活地执行和评估全面的开关设备的机械特性
在12个PIR和主触头上进行测量
仪器配备有*多12个PIR和主触头接口可以对各种开关进行操作时间测试。
两端接地
与PROMET SE结合使用，可同时在3相上进行两端接地同时测试，在GIS系统测试中，将罗氏线圈连接到GIS系统的绝缘接地端，可以通过电流脉冲测量断路器单元的操作时间。
12个辅助触点输入
*多接入12个辅助触点，设备带有干/湿节点切换功能。
9个通用传感器输入
*多9个模拟/数字传感器输入，用于压力、位移、电流和温度测量，适用于模拟和增量传感器。传感器输入可根据要求灵活参数化，并用于特殊的测量程序，如*分闸（First Trip）或通过VDS进行测量。
线圈和电机电流
*多3个合闸线圈和3个分闸线圈上进行线圈电流测量。可自由选择的测量范围使得能够获得*的测量结果。
继电器输出
2个继电器输出，用于执行其他控制指令。
接触电阻测定
结合PROMET电阻测量设备，可在3相上同时进行静态和动态接触电阻的测定。
欠压脱扣和*低脱扣电压
为了能够独立测试电机和线圈，可由强大的交/直流电源EPOS或其他受支持的电源类型提供电源电压。例如，可以在相同的电压下，无限重复地进行欠压脱扣器和线圈*低脱扣电压的测试。
带独立操作选项的系统解决方案
KoCoS测试系统解决方案（ACTAS, PROMET, EPOS）因其广泛的功能和高灵活性而具有明显优势：
对整个接触系统和所有执行器进行*分析
通过ACTAS进行联合操作和数据管理
统一测试项目管理并通过ACTAS直接输出测试报告
每个测试单元（ACTAS, PROMET, EPOS）均可独立操作，实现*大灵活性
封装后的中压开关设备的测试
ACTAS P360+能够通过开关自有VDS系统的电容测量点，以*简单的方式测量封装在SF6气体中的中压开关的操作时间。无需任何其他测量组件，可直接连接到ACTAS测试系统的测量输入端口进行测量。
*分闸测量
由于传感器具有多样的连接选项，也以使用ACTAS进行*分闸测量。为此，*多可将五个电流钳连接到电流互感器的次级侧和线圈上。使用外部触发信号，ACTAS测试系统*可以全自动确定*开关操作期间的开关时间。
坚固可靠，即使在超高压领域也是如此
ACTAS P260+ | P360+采用紧凑坚固的设计，配备便携硬质外壳。使用经过验证的硬件组件保证了在中压、高压和超高压开关设备以及隔离开关和接地开关的现场测试期间可靠运行。
在触摸屏上操作和评估
进一步优化的、易于理解的操作理念和更强大的硬件确保了设备操作简单，并能*佳显示所有信息。客户无需大量培训即可直观、快速地进行操作。
7英寸触摸屏，带图形用户显示界面
使用易于理解的图形和图标显示测量结果
PDF格式的测试报告
从单个模板中选择测试设置
LED灯便于显示触点状态
USB和以太网接口，用于直接连接到PC/网络以及连接附加设备
ACTAS P260+/ACTAS P360+开关机械特性测试仪参数
产品规格
系统概念 控制输出
高精度、便携式独立测试系统，适用于各类开关设备的功能测试，包括断路器、隔离开关或接地开关，不受驱动单元类型限制。可测定双侧接地时的操作时间。搭配 PROMET 欧姆表，可对每相*多 6 个主触头腔进行三相动态电阻测量。配备 7 英寸触摸屏和两个功能键的控制面板。通过前面板上的 4 毫米安全插座和推拉式插座实现输入输出。系统内置 4GB 存储容量的内存。电子开关输出（IGBT）可对合闸线圈和分闸线圈进行单相或三相控制。所有操作序列可按 1 毫秒增量进行配置和输出。
用于控制脱扣线圈的 IGBT
电压
300 伏 交流 / 直流
具备短路和过载保护，本质安全
电流
峰值 100 安
时间分辨率
0.1 毫秒
精度
±0.033 毫秒
外部传感器电源
模拟传感器参考电压
10 伏 直流
增量式传感器供电电压
10 伏 直流
测量输入
通用
记录时长
500 赫兹时*长 13.33 分钟，50 千赫兹时*长 8 秒
时间分辨率
0.02 毫秒
时间精度
±0.005 毫秒
模数转换
16 位
精度
量程的 0.05%
模拟输入
每个测量通道过采样率 200 千赫兹
采样率
500 赫兹...30 千赫兹，可调节
合闸 / 分闸线圈电流测量量程
15/100 安，内部可切换
线圈 / 工位电压
300 伏 交流 / 直流，内部可切换
电机电压
500 伏 交流 / 直流，内部可切换
电机电流
峰值 100 安
电机测量量程
15/100 安 交流 / 直流，内部可切换
传感器输入电流
±20 毫安（阻抗 200 欧姆 / 0.25 瓦）±10 伏 直流
保护
P260：1 路 2.5 千伏 galvanic 隔离，所有输入均与地隔离 P360：3 路 2.5 千伏 galvanic 隔离，所有输入均与地隔离
二进制输入
采样率
50 千赫兹 激活电压范围 24…300 伏 直流
辅助触点
湿 / 干切换
数字行程传感器增量输入
供电电压
10 伏 直流
极限频率
200 千赫兹
| 控制输出 | ACTAS P260+ | ACTAS P360+ | |
|---|---|---|---|
| 合闸线圈 分闸线圈 | 1 2 | 3 3 | |
| 继电器输出 | 1 | 2 | |
| 模拟测量输入 | 线圈电流 | 1 路 × 2（输入 / 输出）+ 1 路 × 输出 | 3 路 × 2（输入 / 输出） |
| 线圈 / 工位电压 | 1 | 2 | |
| 分流器电机电流 | 1 | 1 | |
| 电机电压 | - | 1 | |
| 传感器（±10 伏 / 数字） | 3 | 6 | |
| 传感器（±10 伏 / 0…20 毫安） | 1 | 3 | |
| 主触头和 PIR 触头 | 3 路 × 2 | 6 路 × 2 | |
| 二进制测量输入 | 辅助触点 | 2 路 × 4 | 3 路 × 4 |
| 外部传感器参考电压 | 1 路 × 10 伏 直流 / 250 毫安 | 3 路 × 10 伏 直流 / 250 毫安 | |
| 附加设备连接 | 电脑 | 1 | 1 |
| 欧姆表 | 3 | 3 | |
| CSW 3 | 1 | 1 | |
| 数字电压源 | 1 | 1 | |
| 外壳 | 硬顶箱 | ||
| 尺寸（宽 × 高 × 深）毫米 | 425 × 340 × 170 | 475 × 375 × 180 | |
| 重量 | 5.3 千克 | 6.9 千克 | |
|
