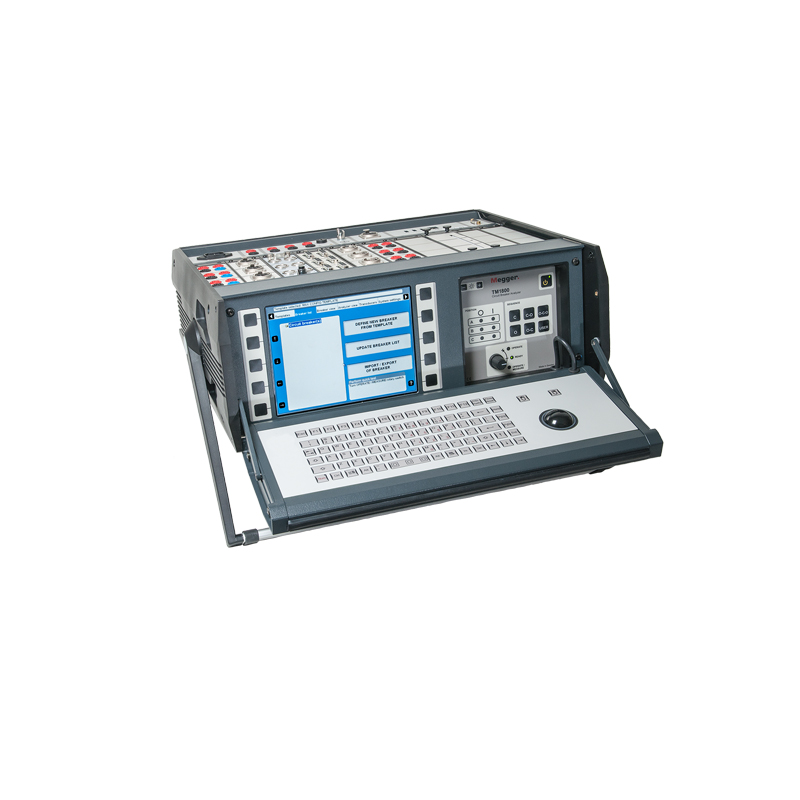

美国MEGGER TM1800双接地断路器分析仪-爱仪器仪表网

美国MEGGER TM1800双接地断路器分析仪由爱仪器仪表网代理，TM1800是基于超过20年制造超过4000部断路器分析仪的经验而诞生的产品。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

TM1800双接地断路器分析仪简介：
TM1800™ 是一款基于数十年经验以及数千台已交付断路器分析仪研发而成的断路器维护仪器平台。其模块化结构可实现灵活配置，能够对全球市场上所有在用的已知类型断路器进行检测。
该仪器采用坚固设计，内置高性能技术，可简化断路器检测流程。先进的测量模块支持多项参数同时测量，省去了每次检测时重新设置的麻烦，大幅节省时间。
借助 DCM 模块实现的专利技术 DualGround™检测，能在整个检测过程中保持断路器两侧接地，既确保了检测安全，又节省了时间。DCM 模块采用了一种名为动态电容测量（Dynamic Capacitive Measurement）的测量技术。
计时 M/R 模块采用专利的有源干扰抑制（Active Interference Suppression）技术，即便在高压变电站环境中，也能获取准确的计时数据和*的预插入电阻（PIR，Pre-Insertion Resistor）数值。
配套的自适应易用软件套件为各类操作提供支持，从无需预设、只需转动旋钮即可完成的计时操作，到连接检测对象的*辅助功能，一应俱全。该仪器的人机交互界面前端配备键盘和 8 英寸屏幕，“选择 - 连接 - 检查”（Select-Connect-Inspect）的工作流程可通过三步操作快速得出检测结果，让检测的学习和执行变得更加轻松。
此外，该系统还支持与局域网、打印机等设备的全面连接。
独立运行功能 —— 一台设备满足所有断路器检测需求
可扩展的模块化设计理念
更安全的检测方式 ——DualGround™技术，断路器两侧均可接地检测
兼顾离线与在线测量设计
结构坚固、性能可靠，适用于现场作业

TM1800双接地断路器分析仪特点：
•模块化设计—TM1800提供9个用户自定义的不同模块
•TM1800内置电脑装有CABA软件—预设的断路器测试计划(样板)提供*测试，可现场查看测量结果并分析
•使用DCM模式进行双接地测试—断路器两边接地提供更佳的安全特性
•快捷容易的测试—选择-连接-检测工作流程及*人机界面
•图形的结果可帮助用户快速分析结果—动作时刻、运动测量及线圈电流
•USB和以太网通信接口—可快速备份，局域网连接及连接打印机

•CABA Win—更先进的数据分析、数据库接口软件和常用的测试数据存档

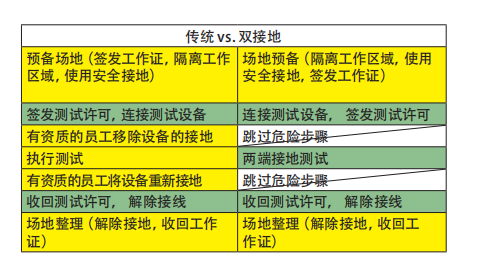

两端接地测试
电力市场化改变了电力公司、开关设备拥有者以及电力服务公司的商业环境。市场化直接导致了对运行、维护和服务效率的强调。业务的国际化带来了新的挑战：国际化公司巨大的投入使他们对健康、安全和环保方面有更严格的要求。经验表明，随着开关设备越来越不可或缺，其测试维护周期变得越来越短。
安全性
电网运营商和服务公司需要保持和发展各自行业的安全运行记录。许多国际机构包括IEEE®和IEC®，*安全机构和工会对安全的重视日益增加。随着电网的市场化，机构颁布了一些需要执行的安全规程，并且现存的规则也更为严格地被要求执行。保持一个良好的安全记录在吸引投资者和客户方面已经成为一项重要指标。

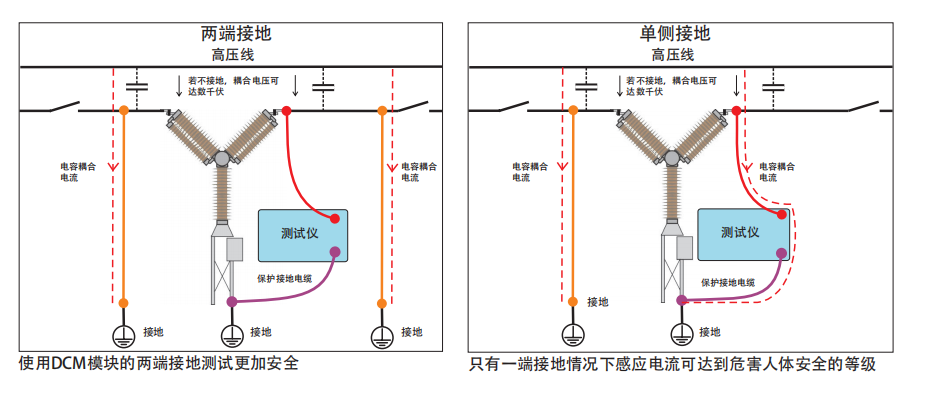

在所有变电站中，所有与高压导体并行的导体都会通过电容性耦合感应出有害或致命的电流。通过将被测试品的两端接地，可将有害电流引入大地，从而为测试人员提供了一个安全的区域，详见下图。
两端接地
断路器测试中保证安全的*佳方式*是保持断路器两端同时接地。这也可以使测试更加简单和快速。测试人员在变电站中停留的时间应尽量短，并将精力集中于测试而不是设备。两端接地测试方式 DualGround™ 可用于所有断路器的所有测试。

TM1800 – 结构

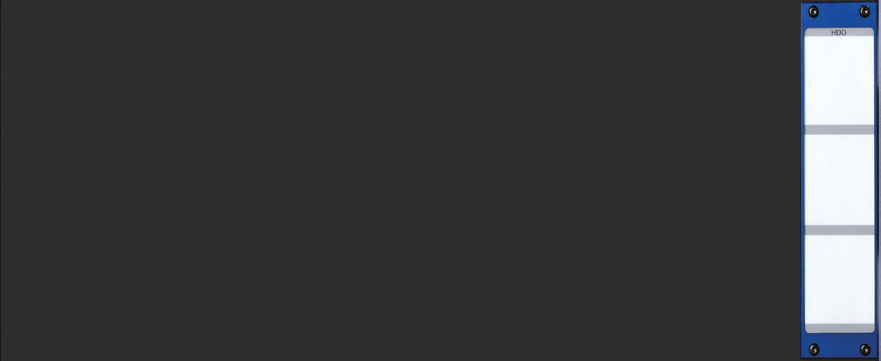

TM1800基本单元 CG-19090
断路器测试案例
不能进行测试。需要与其它模块
配合使用

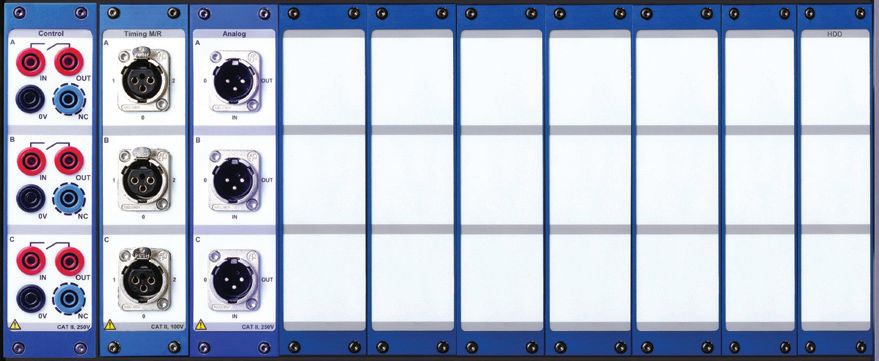

TM1800标准版
断路器测试案例 CG-19290
一种操作机构
每相两断口
一组行程

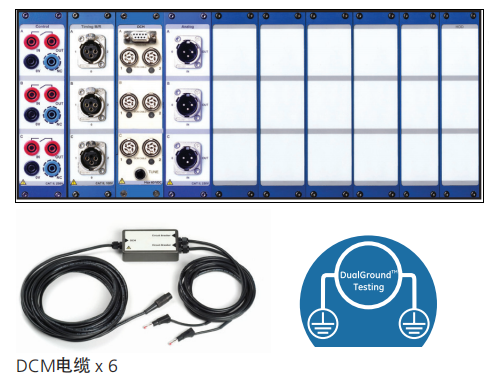

TM1800标准版﹣两端接地款 CG-19292
断路器测试案例
断路器两端接地测试
﹣ 一种操作机构
﹣ 每相两断口
﹣ 一组行程

TM1800专家版 CG-19294
断路器测试案例
三种操作机构
6个辅助触头，6个线圈电流，
6个变电站电池电压
每相四个断口
6个独立辅助触头

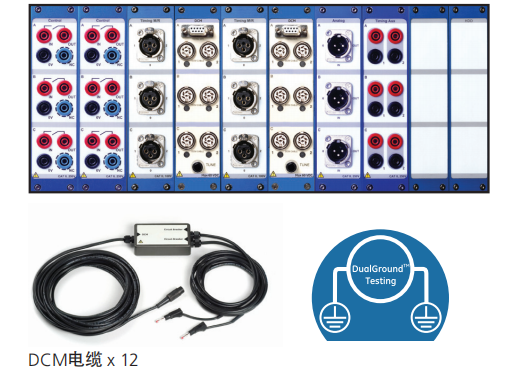

TM1800专家版﹣两端接地款 CG-19296
断路器测试案例
断路器两端接地测试
﹣ 三种操作机构
﹣ 6个辅助触点，6个线圈电流，
6个变电站电池电压
﹣ 每相四断口
﹣ 三组行程
﹣ 6个独立辅助触头

TM1800订购信息

配置方案	型号	描述	断路器检测示例
TM1800 基本单元	CG-19090	仅含基本单元	无法进行检测，需单独订购模块
TM1800 标准版	CG-19290	含基本单元及基础检测模块	单台操作机构；每相 1-2 个断点；1-3 路行程动作测量
TM1800 标准版（支持 DualGround™）	CG-19292	含标准版所有模块，新增 DualGround™相关组件	断路器两侧可接地；单台操作机构；每相 1-2 个断点；1-3 路行程动作测量；含 6 根 DCM 电缆
TM1800 版	CG-19294	含基本单元及全套*检测模块	3 台操作机构；6 路辅助触点、6 路线圈电流、6 路站内蓄电池电压测量；每相 4 个断点；3 路行程动作测量；6 个独立辅助触点
TM1800 版（支持 DualGround™）	CG-19296	含版所有模块，新增 DualGround™相关组件	断路器两侧可接地；3 台操作机构；6 路辅助触点、6 路线圈电流、6 路站内蓄电池电压测量；每相 4 个断点；3 路行程动作测量；6 个独立辅助触点；含 12 根 DCM 电缆

（一）TM1800 独立模块

项目	描述	型号
控制模块	3 个独立触点；含 1 套 5 米（16 英尺）电缆（GA-90002）	CG-19030
计时 M/R 模块	6 个通道 + 6 个预插入电阻（PIR）测量通道；含 3 套总长度 5 米（16 英尺）、间距 2 米（6.5 英尺）的电缆（GA-00850）	CG-19080
DCM 模块（3 通道）	含 3 根 10 米（33 英尺）DCM 电缆	CG-19190
DCM 模块（6 通道）	含 6 根 10 米（33 英尺）DCM 电缆	CG-19192
模拟模块	含 3 套 10 米（33 英尺）电缆（GA-01005）	CG-19000
数字模块	6 个通道	CG-19040
计时辅助模块	6 个通道；含 3 套 5 米电缆（GA-00870）	CG-19060

（二）可选附件

详见 “可选附件” 部分

（三）CABA Win 软件

详见 CABA Win 单独数据手册

（四）TM1800 配置方案套餐

配置方案	包含组件	数量	型号
TM1800 标准版（支持 DualGround™）	TM1800 基本单元（CG-19090）	1	-
TM1800 标准版（支持 DualGround™）	TM1800 控制模块（CG-19030）	1	-
TM1800 标准版（支持 DualGround™）	TM1800 计时 M/R 模块（CG-19080）	1	-
TM1800 标准版（支持 DualGround™）	TM1800 DCM 模块（CG-19192）	1	-
TM1800 标准版（支持 DualGround™）	TM1800 模拟模块（CG-19000）	1	-
TM1800 标准版（支持 DualGround™）	CABA Win 软件（CG-8000X）	1	CG-19292
TM1800 版	TM1800 基本单元（CG-19090）	1	-
TM1800 版	TM1800 控制模块（CG-19030）	2	-
TM1800 版	TM1800 计时 M/R 模块（CG-19080）	2	-
TM1800 版	TM1800 模拟模块（CG-19000）	1	-
TM1800 版	TM1800 计时辅助模块（CG-19060）	1	-
TM1800 版	CABA Win 软件（CG-8000X）	1	CG-19294
TM1800 版（支持 DualGround™）	TM1800 基本单元（CG-19090）	1	-
TM1800 版（支持 DualGround™）	TM1800 控制模块（CG-19030）	2	-
TM1800 版（支持 DualGround™）	TM1800 计时 M/R 模块（CG-19080）	2	-
TM1800 版（支持 DualGround™）	TM1800 DCM 模块（CG-19192）	2	-
TM1800 版（支持 DualGround™）	TM1800 模拟模块（CG-19000）	1	-
TM1800 版（支持 DualGround™）	TM1800 计时辅助模块（CG-19060）	1	-
TM1800 版（支持 DualGround™）	CABA Win 软件（CG-8000X）	1	CG-19296

TM1800断路器分析仪规格

通用参数

技术参数在设备预热 30 分钟后生效。
系统时基漂移：每年 0.001%。
技术参数如有变更，恕不另行通知。

环境参数

环境类别	参数要求
应用场所	适用于高压变电站及工业环境
温度（工作）	-20°C 至 + 50°C（-4°F 至 + 122°F）
温度（存储与运输）	-55°C 至 + 70°C（-67°F 至 + 158°F）
湿度	5%-95% 相对湿度，无冷凝
CE 认证	电磁兼容性（EMC）：符合 2004/108/EC 指令；低电压指令（LVD）：符合 2006/95/EC 指令、

基本单元参数

基本单元类别	参数要求
电源输入（额定）	交流 100-240V，50/60Hz；直流 125-300V、
功耗（*大）	250VA
尺寸	515×173×452 毫米（20.3 英寸 ×6.8 英寸 ×17.8 英寸）
重量	11.5 千克（25.4 磅）

HDD 模块参数

HDD 模块类别	参数要求
重量	0.6 千克（1.3 磅）
存储温度	-55°C 至 + 70°C（-67°F 至 + 158°F）

外部输入（TRIG IN）参数

外部输入类别	参数要求
电压模式	输入范围：交流 0-250V，直流 0-±300V；阈值电平：软件可配置，步长 1V、
触点模式	开路电压：直流 35V±20%；短路电流：10-40mA；阈值电平：1-2kΩ、、

外部输出参数

外部输出类别	参数要求
触发输出（TRIG OUT）	脉冲宽度：1-999 毫秒，软件可配置，步长 1 毫秒
电压模式（TRIG OUT）	开路电压：直流 12V±5%；0.5A 负载时电压：直流 9V±10%；*大短路电流：1.5A、、
触点模式（TRIG OUT）	大开关电流：12V、电阻性负载下 0.5A；0.5A 负载时电压降：直流 4.5V±10%；大短路电流：1.5A、、
动态电阻测量（DRM）	仅用于触发 SDRM201/SDRM202 模块
*告输出（继电器）	用途：控制指示灯或蜂鸣器；操作前*告时间：0-999 秒，软件可配置，步长 1 秒
电压模式（*告输出）	输出电压：直流 12V±10%；短路保护：1A 直流快速熔断器（型号 F1H250V）
触点模式（*告输出）	*大开关电流：12V、电阻性负载下 1A

通信接口参数

通信接口类别	参数要求
USB	通用串行总线 2.0 版本
以太网	100Base-Tx 快速以太网
外部显示屏	支持 SVGA 格式，*高分辨率 800×600（24 位色深），32MB 同步动态随机存取存储器（SDRAM）

人机界面（HMI）参数

人机界面类别	参数要求
软件	CABA Local 断路器分析软件
支持语言	英语、法语、德语、西班牙语、瑞典语，提供翻译工具包
显示屏	高亮度设计，强光直射下仍清晰可见；对角线尺寸：21 厘米（8 英寸）

控制模块参数

控制模块类别	参数要求
通道数量	3 个
时基误差	读数的 ±0.01%±1 个采样间隔
*高采样率	10kHz
测量时间	10kHz 采样率下 45 秒；5kHz 采样率下 90 秒；启用数据压缩时 10kHz 采样率下 200 秒
重量	1.0 千克（2.2 磅）
无弹跳开关	*大电流：交流 / 直流 60A，脉冲≤100 毫秒；熔断器：15A 直流；动作时长：软件可配置，步长 1 毫秒；延迟时间：软件可配置，步长 1 毫秒
电流测量	测量范围：交流 / 直流 0-60A；分辨率：16 位（启用数据压缩时 15 位）；误差：读数的 ±2%± 量程的 0.1%
电压测量	测量范围：交流 0-250V，直流 0-±300V；分辨率：20mV（启用数据压缩时 40mV）；误差：读数的 ±1%± 量程的 0.1%

计时 M/R 模块参数

计时 M/R 模块类别	参数要求
通道数量	6 个
时基误差	读数的 ±0.01%±1 个采样间隔
*小分辨率	0.05 毫秒
*高采样率	40kHz
测量时间	40kHz 采样率下 8 秒；10kHz 采样率下 32 秒；启用数据压缩时 10kHz 采样率下 200 秒（采样率≤20kHz 时支持数据压缩）
重量	0.8 千克（1.8 磅）
主触点与电阻触点计时	开路电压：6V 或 26V±10%（采样率≥10kHz 时，每秒钟采样切换一次）；短路电流：9.7mA 或 42mA±10%
状态阈值	主触点：闭合＜10Ω，断开＞10Ω；主触点与电阻触点：主触点＜10Ω＜预插入电阻（PIR）＜10kΩ＜断开、
预插入电阻（PIR）测量	支持类型：线性预插入电阻；测量范围：10Ω-10kΩ；误差：读数的 ±10%± 量程的 0.1%、
电压测量	测量范围：±50V 峰值、±15V 峰值、±0.5V 峰值；分辨率：16 位；误差：读数的 ±1%± 量程的 0.1%

DCM 模块参数

DCM 模块类别	参数要求
通道数量	6 个
重量	0.6 千克（1.3 磅）
电压测量	0-5V 有效值交流
电流测量	0-70mA 有效值交流

模拟模块参数

模拟模块类别	参数要求
通道数量	3 个
时基误差	读数的 ±0.01%±1 个采样间隔
*高采样率	40kHz
测量时间	40kHz 采样率下 35 秒；20kHz 采样率下 70 秒；启用数据压缩时 10kHz 采样率下 200 秒
传感器电阻	10V 输出时 500Ω-10kΩ
重量	0.8 千克（1.8 磅）
输出	电压输出：直流 10V±5%、直流 24V±5%；*大输出电流：30mA
电流测量	测量范围：直流 0-20mA；分辨率：16 位（启用数据压缩时 15 位）；误差：读数的 ±1%± 量程的 0.1%
电压测量	输入电压范围：交流 0-250V，直流 0-±300V；测量范围：±10V、±400V；分辨率：16 位（启用数据压缩时 15 位）；误差：250V 量程下为读数的 ±1%± 量程的 0.1%，10V 量程下为读数的 ±0.1%± 量程的 0.01%

数字模块参数

数字模块类别	参数要求
通道数量	6 个
支持传感器类型	增量式传感器，RS422 接口
时基误差	读数的 ±0.01%±1 个采样间隔
*高采样率	20kHz
测量时间	20kHz 采样率下 35 秒；10kHz 采样率下 70 秒；启用数据压缩时 10kHz 采样率下 200 秒
重量	0.7 千克（1.5 磅）
输出	电压：直流 5V±5% 或直流 12V±5%；*大输出电流：200mA
数字输入	范围：±32000 脉冲；误差：±1 个脉冲、

计时辅助模块参数

计时辅助模块类别	参数要求
通道数量	6 个
时基误差	读数的 ±0.01%±1 个采样间隔
*高采样率	20kHz
测量时间	20kHz 采样率下 35 秒；10kHz 采样率下 70 秒；启用数据压缩时 10kHz 采样率下 200 秒
重量	0.8 千克（1.8 磅）
电压模式	输入电压范围：交流 0-250V，直流 0-±300V；状态阈值：±10V；误差：±0.5V
触点模式	开路电压：25-35V；短路电流：10-30mA；状态阈值：闭合＜100Ω，断开＞2kΩ
