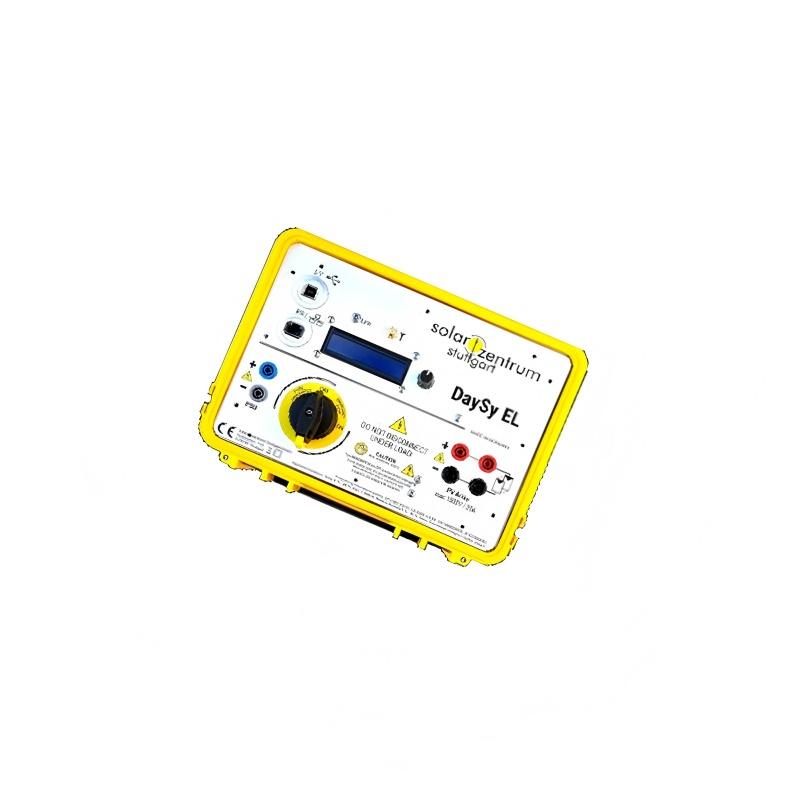

德国GMC-Instruments DaySy-EL-PL光伏测试仪-爱仪器仪表网

德国GMC-Instruments DaySy-EL-PL光伏测试仪由爱仪器仪表网代理，该产品可实现现场组串与单块组件的 EL 检测，无需拆卸组件即可操作，覆盖发货前后、安装前后等全流程检测场景，同时支持缺陷组件不良分析及接受与尽职调查测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

德国GMC-Instruments DaySy-EL-PL光伏测试仪产品简介
DaySy-EL-PL光伏测试仪可实现现场组串与单块组件的 EL 检测，无需拆卸组件即可操作，覆盖发货前后、安装前后等全流程检测场景，同时支持缺陷组件不良分析及接受与尽职调查测试，能*识别 PID、极化、不工作电池、不活跃电池区域、分离的手指与电池连接、微裂纹、撞击破坏、电阻损耗、破碎二极管、不均匀电池片、分流及局部热点等多种缺陷。

DaySy-EL-PL光伏测试仪产品功能
可以在环境光下独立工作每周 7 天每天 24 小时
支持的 PV 技术类型: c-Si, CIS 和 a-Si
图像稳定
先进的组件检测界面
完整的光伏组串检测 *大到 1000V 10A
组件直接供电或是直流电源供电操作使用
锁相热成像选项

应用
现场组串和单块组件的 EL 检测，组件无需拆下检测。
发货前和发货后的检测；安装前和安装后的检测。
缺陷组件的不良分析；接受和尽职调查测试。
缺陷检测：PID，极化，不工作电池，不活跃电池区域，分离的手指，分离的电池连接，微裂纹，撞击破坏，电阻损耗，破碎的二极管，不均匀的电池片，分流和局部热点。

配件
全部支持的套件：晶体硅，薄膜 CdTe，薄膜 CI (G) S。
c-Si 套件：仅支持晶体硅，但是图像质量好于全部支持的套件。
CdTe 套件：仅支持薄膜 CdTe，但是图像质量好于全部支持的套件。
CIS 套件：仅支持薄膜 CI (G) S，但是图像质量好于全部支持的套件。

附件

英语操作手册，20m MC4 PV 线，MC4 - MC3 适配器，MC4 工具

德国GMC-Instruments DaySy-EL-PL光伏测试仪规格

环境条件：
户外 LED 照明夜空。
黄昏时光使用除杂散光工具包。
黑暗阴沉的天（<100Lux）使用锁定工具。
室内使用 LED 照明。
操作距离 (f=50mm lens)：
zui小 0.3m，可见区域 22cm*14cm。
典型 2.8m，可见区域 2m*1.3m。
其他镜头可供不同需求选择，标准镜头 f=50mm；其他基于需求。
测量时间：典型的是 1s。
对焦：手动对按照 EL 信号 / 自动对焦按照 EL 信号并使用自动对焦工具包。
图像输出：相机屏幕预览 JPEG 图像。
图像后处理：
基本功能：图像输出整合，虚拟彩色显示，强度线性和对数标度。
gaoji功能：图像缩放，灰阶图，线扫描，组件缺陷注释，报告整合。
证书：CE
NIGHTSY 12 相机
修改后的电子取景器可换镜头相机。
分辨率：4240*2832 pixel - 12.1MP。
曝光时间：1/8000s - 30s。
曝光次数：300 次充满电后。
图像稳定：基于需求。
操作方式：三脚架，升降机，手持。
防护等级：便携箱 IP54。
重量：不含镜头 500g。
尺寸：不含镜头 width 150 mm；height 100 mm；depth 60 mm。
附件：AC 适配器，电池充电器，电源线，可充电电池 2 个，USB 线缆，肩带，机身盖，英语操作手册，三角架，三角架手枪头，坚固的便携箱。
DC power source
输出：1.5kW；150 Vdc，10A。
输入：85 - 256 Vac，47 - 63Hz，single phase。
防护等级：便携箱 IP54。
