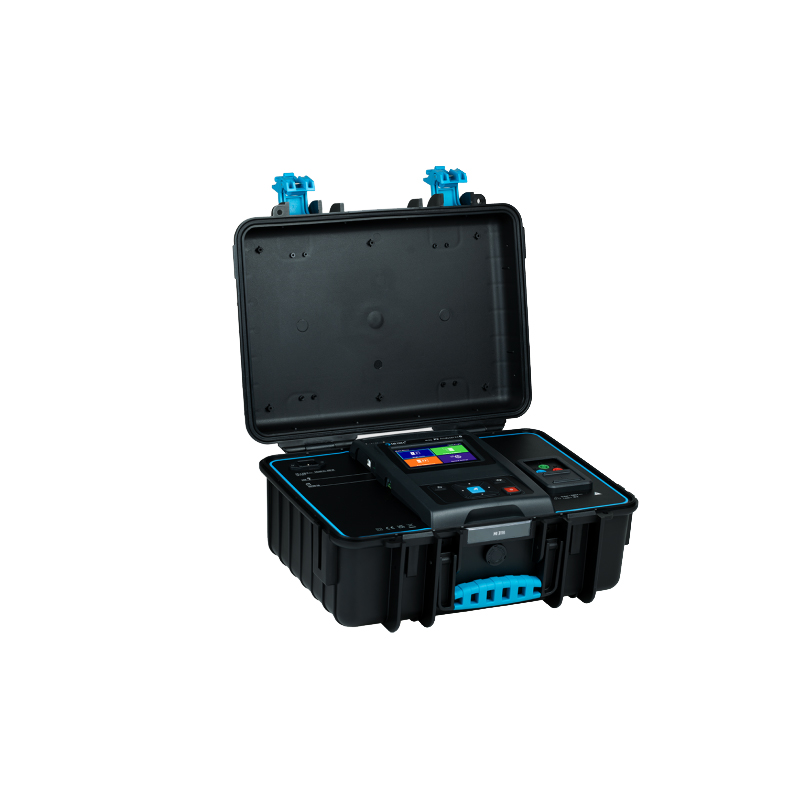

德国METREL(美翠) MI3116光伏检测仪由爱仪器仪表网代理，MI 3116 PV AnalyserXA 是一款先进的光伏及电气安装测试仪，旨在实现*高效率和精度。该设备将 1500V 光伏系统的绝缘测试与 I/U 特性测试功能集成于一体，同时可对高效光伏组件进行*检测。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
MI 3116 PV AnalyserXA 是一款先进的光伏及电气安装测试仪，旨在实现*高效率和精度。该设备将 1500V 光伏系统的绝缘测试与 I/U 特性测试功能集成于一体，同时可对高效光伏组件进行*检测。无线（Wi-Fi）远程单元能够实时测量并记录辐照度和电池温度，提升数据采集效率。1 类测试的自动测试功能简化了操作流程，创新的参数修正功能允许用户对已完成的单次测量或整组测试中输入错误的参数进行调整，确保光伏系统诊断的准确性和可靠性。
MI3116光伏检测仪测量功能
*高系统电压可达 1500V 直流；
*高子阵线束电流可达 40A 直流；
1500V 组件串绝缘电阻测试；
支持双面光伏组件测试；
I/U 特性曲线测试；
短路电流（Isc）和开路电压（Uoc）测试；
保护接地（PE）导体连续性测试；
极性测试；
辐照度和光伏组件温度采集。
MI3116光伏检测仪核心特性
一台仪器集成 1500V 光伏系统绝缘测试与 I/U 特性测试功能；
支持高效光伏组件测量；
采用电容式测量方法；
无线（Wi-Fi）远程单元，用于测量和记录光伏组件的辐照度与电池温度；
1 类测试自动测试功能；
标准测试条件（STC）数值计算及与标称数据的对比分析；
可修正已执行测量或整组测量中先前输入错误的参数；
仪器通过彩色触摸屏操控，用户可通过屏幕准备并启动选定的测试或测量任务、存储测试结果，并以数值和图形形式查看结果；
具备内存管理功能，支持对单次或整组测量数据进行操作及搜索；
光伏组件数据库管理功能；
自动序列测试（AUTOSEQUENCE）功能；
SW 1201 梅特勒电气安全管理器（MESM）是一款功能强大的软件解决方案，旨在简化电气安全测试流程。用户可通过该软件预定义测量结构、上传或下载测试数据，并高效查看测试结果。其具备 I/U 曲线分析、光伏组件数据库浏览及报告生成等*功能，可提升工作流程效率并确保*的数据管理。
MI3116光伏检测仪应用场景
大型 1500V 光伏电站测试；
*验收测试；
定期检测；
维护测试；
评估与故障排查；
报告生成。
遵循标准
功能标准
EN 62446
EN 61557
电磁兼容性标准
EN 61326-1
安全标准
EN 61010-1
EN 61010-2-30
EN 61010-031
| 功能 | 测量范围 | 精度 |
|---|---|---|
| 电压 | 20.0…199.9 伏直流（VDC） | ±（读数的 1% + 2 个字） |
| 200…1699 伏直流（VDC） | ± 读数的 1% | |
| 电流 | 0.10…9.99 安直流（ADC） | ±（读数的 1% + 3 个字） |
| 10.00…39.99 安直流（ADC） | ± 读数的 1% | |
| 功率 | 0.2…199.9 瓦（W） | ±（读数的 2% + 5 个字） |
| 200…1999 瓦（W） | ± 读数的 2% | |
| 2.00 千瓦（kW）…19.99 千瓦（kW） | ± 读数的 2% | |
| 20.0 千瓦（kW）…48.0 千瓦（kW） | ± 读数的 2% | |
| 电流 - 电压（I/U）曲线 | 1500 伏（V）/40 安（A）/48 千瓦（kW） | - |
| 温度（A 1833 传感器） | 辐照度：1.00…1.75 千瓦 / 平方米（kW/m²）；温度：-10.0…85.0 摄氏度（℃） | 辐照度：±5 个字；温度：± 读数的 4% |
| 电气安装测量 | - | - |
| 绝缘电阻（Roc-、Roc+） | - | - |
| 测试电压（Um）=250 伏直流（d.c.） | 0.00…19.99 兆欧（MΩ） | ±（读数的 5% + 3 个字） |
| 20.0…199.9 兆欧（MΩ） | ± 读数的 10% | |
| 测试电压（Um）=500 伏直流（d.c.）、1000 伏直流（d.c.）、1500 伏直流（d.c.） | 0.00…19.99 兆欧（MΩ） | ±（读数的 5% + 3 个字） |
| 20.0…199.9 兆欧（MΩ） | ± 读数的 5% | |
| 200…999 兆欧（MΩ） | ± 读数的 5% | |
| 绝缘电阻（Roc） | 0.00…999 兆欧（MΩ） | 计算值 |
| 连续性（测试电流 200 毫安） | 0.00…19.99 欧（Ω） | ±（读数的 3% + 3 个字） |
| 20.0…199.9 欧（Ω） | ± 读数的 5% | |
| 200…1999 欧（Ω） | ± 读数的 10% | |
| 通用规格 | 主机 | 远程单元 |
| 显示屏 | 4.3 英寸彩色薄膜晶体管（TFT）触摸屏，分辨率 480×272 像素 | 128×64 点阵背光显示屏 |
| 供电方式 | - | - |
| 电池 | 锂离子电池，14.4 伏（V），4400 毫安时（mAh），不可拆卸 | 9 伏直流（VDC）（6 节 1.5 伏 AA 电池或充电电池） |
| 市电 | 100 伏（V）…240 伏（V），50 赫兹（Hz）…60 赫兹（Hz），100 瓦（W） | 外置电源适配器（12 伏 / 0.4 安） |
| 过电压类别 | CAT II / 300 伏（V） | - |
| 防护等级与污染等级 | 加强绝缘，污染等级 2 | - |
| 防护等级（IP 代码） | 盖子关闭时 IP 54；盖子打开时 IP 40 | IP 40 |
| 适用海拔高度 | *高 4000 米（m） | - |
| 存储 | 配备 microSD 卡插槽，*大支持 512 千兆字节（GB） | 存储结果数量：>3000 条，支持循环缓存 |
| 连接方式 | - | - |
| RS232/USB/ 蓝牙 / Wi-Fi | RS232：1 个接口，DB9 母头；USB：USB 2.0，标准 B 型；蓝牙：v4.2 BR/EDR 及 BLE 协议；Wi-Fi：802.11 b/g/n（802.11n 模式下*高 150 兆比特 / 秒）（仅用于与 A 1785 - 光伏无线远程单元通信） | USB：USB 2.0，标准 B 型；Wi-Fi：802.11 b/g/n（802.11n 模式下*高 150 兆比特 / 秒）（仅用于与光伏主机通信） |
| 尺寸（长 × 高 × 宽）及重量 | 尺寸：420×180×330 毫米（mm）；重量：6.8 千克（kg） | |
|
