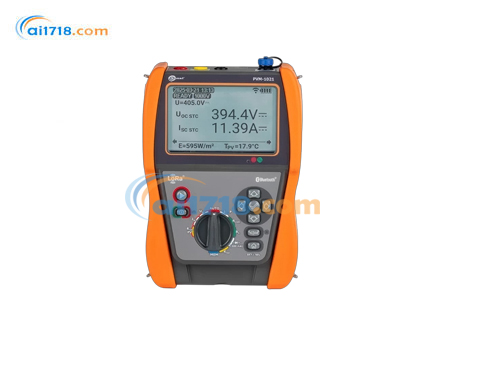

波兰SONEL(索耐) PVM-1021光伏测试仪由爱仪器仪表网代理，Sonel PVM-1021 是一款紧凑型光伏系统仪表，具备丰富的测量功能。功能选择通过旋转开关完成。其他参数可通过外壳上的按钮进行设置。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
PVM-1021光伏测试仪介绍
Sonel PVM-1021 是一款紧凑型光伏系统仪表，具备丰富的测量功能。功能选择通过旋转开关完成。其他参数可通过外壳上的按钮进行设置。所有按钮和图形显示屏均带有背光，这极大地方便了在阴暗环境下操作，例如在地面光伏系统下方进行测量时。大容量内存显著缩短了测量后文档的准备时间。
PVM-1021光伏测试仪功能特点
PVM-1021 功能
符合 EN 62446-1 标准的 1 类测量要求
自动模式（AUTO）：按下启动键后可执行一系列连续测量
与 IRM-1 太阳辐射与温度测试仪配合，可根据 EN IEC 60891 标准将测量参数转换为标准测试条件（STC）下的数值
reSYNC 功能：与 IRM-1 恢复连接后，自动补充环境参数并将测量结果转换为 STC 条件数值
内置 LoRa 无线接口，确保与 IRM-1 测试仪的远距离通信
内置蓝牙模块，支持与计算机通信
大容量测量存储：100 个对象，每个对象含 40 个数据单元
带背光的显示屏和按键
IRM-1 功能
测量太阳辐射强度和温度
内置 LoRa 接口，支持与主测试仪通信（通信距离远超蓝牙技术）
支持 reSYNC 功能，可与主测试仪自动同步数据
内置指南针和倾角传感器
内置记录仪：可用于光伏系统搭建前的太阳辐射记录，以及现有系统的遮挡情况测量
大容量存储：999 个缓存单元，5000 条记录容量（单次记录模式），支持覆盖写入（连续记录模式）
PVM-1021光伏测试仪产品优势
PVM-1021：小巧机身，强大性能
PVM-1021 是一款紧凑型光伏系统测试仪，具备丰富的测量功能。通过旋转开关选择测量功能，机身按键设置附加参数。所有按键和图形显示屏均配备背光，在遮阳环境下（如地面光伏系统下方测量）操作更便捷。大容量存储可大幅缩短测量后的文档编制时间。
IRM-1：简约紧凑，不可或缺
IRM-1 体积小巧，却是光伏系统测试的必备工具。通过测量太阳辐射强度、组件温度和环境温度，为测量结果转换为 STC 条件数值提供必要数据。内置 5000 条记录容量的记录仪，可作为光伏电站设计工具，也能用于诊断组件遮挡问题。
密封防护与耐用性
两款设备均适用于恶劣环境条件：
PVM-1021 防护等级 IP54
IRM-1 防护等级 IP65
有效防止灰尘和水侵入，特别适合户外安装的光伏系统测量场景。
通信与软件支持
IRM-1 数据传输：
支持 USB 接口连接计算机传输数据
内置 LoRa 远距离无线接口，可与主测试仪自动交换数据
PVM-1021 数据传输：
支持蓝牙无线通信连接计算机
配套 Sonel Reader 软件：支持数据导出为通用格式及打印功能
可选 Sonel Reports PLUS 软件：用于生成电击防护报告
reSYNC 同步功能说明
测量过程中若主测试仪与 IRM-1 距离过远导致通信中断，恢复连接后：
IRM-1 临时存储的环境参数会自动补充至测量结果
系统自动将数据转换为 STC 条件数值
测量参数
PVM-1021 测量参数
光伏组件或组件串开路电压：*高 1000V DC
交流电网 RMS 电压：*高 600V，含频率测量
光伏组件或组件串短路电流：*高 20A DC
光伏组件绝缘电阻：测量电压 250V/500V/1000V，同时测量两个数值（RISO∗ 和 Riso.）
交流电路绝缘电阻：测量电压 250V/500V/1000V
保护导体和等电位联结电阻：±200mA 电流测量，支持小电流电阻测量及声光报*
光伏组件工作电流和交流电流：需配合外部钳形表
交 / 直流功率测量
二极管测试：200mA 电流，自动极性识别
阻断二极管测试：1000V DC 电压
IRM-1 测量参数
太阳辐射强度：单位 W/m2 或 BTU/ft²h
光伏组件温度：单位 °C 或 °F
环境温度：单位 °C 或 °F
组件倾角
组件朝向（内置指南针）
订购信息
| 配件名称 | PVM-1021 Pro（WMGBPVM1021PRO） | PVM-1021（WMGBPVM1021） |
|---|---|---|
| PVM-1021 光伏测试仪（WMGBPVM1021） | 1 台 | 1 台 |
| IRM-1 太阳辐射与温度测试仪（WMGBIRM1） | 1 台 | - |
| 光伏组件太阳辐射测试仪安装套件 + 组件 / 环境温度探头（WASONTPVCKPL） | 1 套 | - |
| 1.2m 测试线（香蕉插头）黑色 / 蓝色 / 黄色（WAPRZ1X2BLBB/WAPRZ1X2REBB/WAPRZ1X2YEBB） | 各 1 根 | 各 1 根 |
| 1kV 20A 鳄鱼夹黑色 / 红色 / 黄色（WAKROBL20K01/WAKRORE20K02/WAKROYE20K02） | 各 1 个 | 各 1 个 |
| 1kV 针式探头（香蕉接口）红色（WASONREOGB1） | 1 个 | 1 个 |
| MC4 - 香蕉接口适配器（2 个 / 套）（WAADAMC4） | 1 套 | 1 套 |
| C-PV 钳形表（WACEGCPVOKR） | 1 个 | 1 个 |
| 5V 电源适配器（带 USB 2.0 输出和可拆卸 micro-USB 线）（WAZASZ24） | 1 个 | - |
| 背带（WAPOZPAS6） | 1 条 | 1 条 |
| L4 便携箱（WAFUTL4） | 1 个 | 1 个 |
| AA 1.5V 电池 | 4 节 | 4 节 |
| AAA 1.5V 电池 | 2 节 | 2 节 |
| PVM-1021 出厂校准证书 | 1 份 | 1 份 |
| IRM-1 出厂校准证书 | 1 份 | - |
可选配件清单
| 配件名称 | PVM-1021 Pro（WMGBPVM1021PRO） | PVM-1021（WMGBPVM1021） |
|---|---|---|
| IRM-1 太阳辐射与温度测试仪（WMGBIRM1） | - | √ |
| 光伏组件太阳辐射测试仪安装套件（WAPOZUCHPV） | √ | - |
| 太阳辐射测试仪组件安装夹具（WAZACPV） | √ | - |
| 组件 / 环境温度探头（WASONTPVC） | √ | - |
| 光伏系统功率测量 MC4 分路器（2 个 / 套）（WAADAMC4SKPL） | √ | √ |
| MC4 连接器专用钥匙（WAPOZKEYMC4） | √ | √ |
| AC-16 线路分路器（方便电流测量）（WAADAAC16） | √ | √ |
| 工业插座适配器 16A/32A（WAADAAGT16T/WAADAAGT32T） | √ | √ |
| 三相插座适配器 16A/32A（WAADAAGT16P/WAADAAGT32P） | √ | √ |
| 三相插座适配器 63A（WAADAAGT63P） | √ | √ |
| 1kV 针式探头（香蕉接口）黑色 / 黄色（WASONBLOGB1/WASONYE OGB1） | √ | √ |
| Sonel Reader 软件（WAPROREADER） | √ | √ |
| Sonel Reports PLUS 软件（WAPROREPORTSPLUS） | √ | √ |
| PVM-1021 认可校准证书 | √ | √ |
| IRM-1 非认可校准证书 | √ | - |
| 参数 | 测量范围 | 显示范围 | 分辨率 | 精度 ±(测量值百分比 + 数字) |
|---|---|---|---|---|
| 电压 | ||||
| 交流电压 | 0.0 V…600.0 V | 0.0 V…600.0 V | 0.1 V | ±(2% 测量值 + 2 位数字) |
| 直流电压 | 0.0 V…1000.0 V | 0.0 V…1000.0 V | 0.1 V | ±(0.5% 测量值 + 2 位数字) |
| 短路电流 ISC | 0.00…20.00 A | 0.00…20.00 A | 0.01 A | ±(1% 测量值 + 2 位数字) |
| 绝缘电阻 | ||||
| 交流侧绝缘电阻 | ||||
| 测量电压 250 V | 250.0 kΩ…2.000 GΩ（符合 EN IEC 61557-2 标准） | 0.0 kΩ…2.000 GΩ | 0.1 kΩ 起 | ±(3% 测量值 + 8 位数字) |
| 测量电压 500 V | 250.0 kΩ…5.000 GΩ（符合 EN IEC 61557-2 标准） | 0.0 kΩ…5.000 GΩ | 0.1 kΩ 起 | ±(3% 测量值 + 8 位数字) |
| 测量电压 1000 V | 500.0 kΩ…9.999 GΩ（符合 EN IEC 61557-2 标准） | 0.0 kΩ…9.999 GΩ | 0.1 kΩ 起 | ±(3% 测量值 + 8 位数字) |
| 直流侧绝缘电阻 | ||||
| 测量电压 250 V / 500 V / 1000 V | 250.0 kΩ…300.0 MΩ（符合 EN IEC 61557-2 标准） | 0.0 kΩ…300.0 MΩ | 0.1 kΩ 起 | ±(8% 测量值 + 8 位数字) |
| 保护导体和等电位联结电阻 | ||||
| ±200 mA 电流测量模式 | 0.11 Ω…1999 Ω（符合 EN IEC 61557-4 标准） | 0.00 Ω…1999 Ω | 0.01 Ω 起 | ±(2% 测量值 + 3 位数字) |
| 小电流电阻测量模式 | 0.0 Ω…1999 Ω | 0.0 Ω…1999 Ω | 0.1 Ω 起 | ±(3% 测量值 + 3 位数字) |
| 电流测量 | 0.0 A…400.0 A | 0.0 A…400.0 A | 0.1 A | ±(5% 测量值 + 2 位数字) |
| 功率测量 | 0.00 kW…100.00 kW | 0.00 kW…100.00 kW | 0.01 kW | ±(6% 测量值 + 5 位数字) |
其他技术参数（安全与工作条件）
| 参数 | 规格 |
|---|---|
| 符合 EN IEC 61010-2-030 标准的测量类别 | CAT III 1000 V |
| 防护等级 | IP54 |
| 符合 EN 61010-1 和 EN IEC 61557 标准的绝缘类型 | 双重绝缘 |
| 电源供应 | 4 节 AA 1.5V 电池 / 4 节 AA 1.2V 镍氢充电电池 |
| 尺寸 | 244 x 169 x 71 mm |
| 重量 | 约 1.3 kg |
| 工作温度 | -10…+40°C |
| 存储温度 | -20…+60°C |
| 工作湿度 | 20…80% |
| 标准温度 | 23 ± 2°C |
| 参考湿度 | 40%…60% |
| 存储与通信 | |
| 测量结果存储容量 | 4059 条记录 |
| 数据传输方式 | 蓝牙 |
| 与 IRM-1 通信方式 | LoRa |
| 其他 | |
| 符合 EMC（工业环境辐射）标准 | EN IEC 61326-1、EN IEC 61326-2-2 |
| 备注 | "m.v." 指测量值（measured value） |
|
