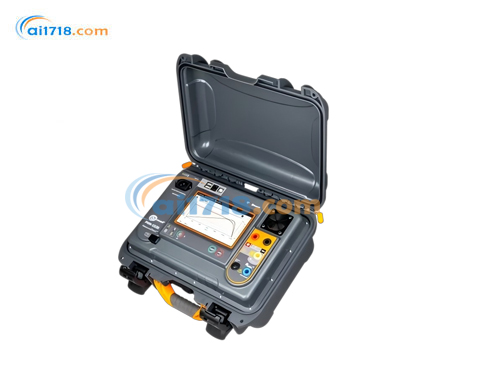

波兰SONEL(索耐) PVM-1530光伏测试仪由爱仪器仪表网代理，PVM-1530 是一款开创性的光伏发电仪表，适用于电压高达 1500 V 的光伏系统，并具备丰富的测量功能。它可用于符合 EN 62446-1 标准的 1 类测量，并可测量符合 EN 62446-1 标准的 2 类 IU 曲线。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
PVM-1530 是一款开创性的光伏发电仪表，适用于电压高达 1500 V 的光伏系统，并具备丰富的测量功能。它可用于符合 EN 62446-1 标准的 1 类测量，并可测量符合 EN 62446-1 标准的 2 类 IU 曲线。此外，它还能将测量参数转换为符合 EN IEC 60891 标准的 STC 条件。PVM-1530 功能全面且操作简便，能够*地监测光伏系统的安全性和效率参数。
PVM-1530光伏测试仪产品特性
PVM-1530
可按照 EN 62446-1 标准进行 1 类测量
可按照 EN 62446-1 和 EN 61829 标准进行 2 类伏安（I-U）曲线测量
可测量光伏组件，包括双面组件和高效组件
支持自定义测量流程
与 IRM-1 太阳辐射与温度测试仪配合使用，可按照 EN IEC 60891 标准将测量参数转换为标准测试条件（STC）下的数值
reSYNC 功能 —— 与 IRM-1 恢复连接后，自动补充环境参数并转换为 STC 条件下的结果
可外接无线电接口，实现与 IRM-1 测试仪的远距离通信
内置蓝牙和无线网络（WiFi），支持与外部设备通信
大容量结构化测量内存
大型触控屏，强光下仍具备良好可视性
IRM-1
测量太阳辐射强度和温度
配备 LoRa 通信接口，用于与主测试仪通信 —— 通信距离远超蓝牙技术！
支持 reSYNC 功能，与主测试仪自动同步数据
内置指南针和倾角传感器
内置记录仪，可用于光伏系统搭建前的太阳辐射记录，以及现有系统的遮挡测量
大容量测量内存：999 个缓存存储单元和 5000 条记录仪记录（单次记录模式），支持覆盖写入（连续记录模式）
测量效果
Sonel MeasureEffect™该测试仪是 Sonel MeasureEffect™ 平台的一部分。这是一个综合系统，支持测量、数据存储与管理，并提供仪器的多级控制功能。
PVM-1530光伏测试仪测量参数
PVM-1530
测量伏安（I-U）特性和功率 - 电压（P-U）特性，支持转换为 STC 条件下的数值
光伏组件或组件串的开路电压，*高 1500V 直流
交流电网的真有效值电压，*高 1000V，同时测量频率
光伏组件或组件串的短路电流，*高 40A 直流
光伏组件绝缘电阻 —— 测量电压可选 250V、500V、1000V、1500V 直流，可同时测量两个数值：R150和Riso
交流电路绝缘电阻 —— 测量电压可选 250V、500V、1000V 直流
保护导体和等电位联结电阻，测试电流 ±200mA
光伏组件工作电流和交流电流测量 —— 需配合 CMP-1015-PV 测试仪使用
交 / 直流功率测量
旁路二极管测试，自动极性检测
阻断二极管测试，测试电压可选 1000V、1500V 直流
IRM-1
太阳辐射强度，单位可选W/m2或 英热单位 / 平方英尺・小时（BTU/ft²h）
光伏组件温度，单位可选摄氏度（°C）或华氏度（°F）
环境温度，单位可选摄氏度（°C）或华氏度（°F）
组件倾角
组件方位（通过内置指南针测量）
PVM-1530：1 类测量与伏安（I-U）特性
PVM-1530 是一款开创性的光伏测试仪，适用于*高 1500V 的光伏系统，具备丰富的测量功能。通过触控屏选择所需功能，屏幕尺寸大、色彩丰富且背光强劲，即使在强光环境下也能轻松操作。大容量结构化内存大幅缩短了测量后文档的编制时间。
IRM-1：小巧便携
IRM-1 体积小巧，但对于光伏系统测试至关重要。通过测量太阳辐射值、组件温度和环境温度，提供将测量结果转换为 STC 条件下数值所需的必要数据。内置 5000 条记录容量的记录仪，可作为光伏电站设计过程中的工具，也可用于诊断组件遮挡问题。
密封性与耐用性
该系列测试仪可在恶劣环境条件下稳定工作。PVM-1530 的外壳坚固，闭合状态下密封性良好，能在测量过程中有效保护仪器。
通信与软件
IRM-1 的测量数据可通过 USB 接口传输至计算机。此外，设备内置 LoRa（远距离）无线通信接口，可与主测试仪自动交换数据 —— 即使在远距离场景下也能实现
PVM-1530 的测量数据可通过有线或无线通信方式传输至计算机。Sonel Reader 软件支持将下载的数据保存为常用格式并打印；如需生成电击防护报告，可选用可选软件 Sonel Reports Plus
遇到问题？使用 reSYNC 功能！
在测量过程中，可能出现 PVM-1530 与 IRM-1 距离过远导致通信中断的情况。若继续测量，恢复连接后，仪器将自动补充 IRM-1 在临时内存中记录的环境参数，并将结果转换为 STC 条件下的数值。
订购信息
| 配件 | WMGBPVM1530MAX（PVM-1530 Max） | WMGBPVM1530PRO（PVM-1530 Pro） | WMGBPVM1530（PVM-1530） |
|---|---|---|---|
| IRM-1 太阳辐射与温度测试仪（型号：WMGBIRM1） | 2 台 | 1 台 | - |
| CMP-1015-PV 光伏专用数字钳形表 + 标准配件（型号：WMGBCMP1015PV） | 1 套 | 1 套 | - |
| LORA-S1 USB 数据传输适配器（型号：WAADAUSBLORA） | 1 个 | 1 个 | - |
| MC4 - 香蕉插头适配器（1.5 kV，套装）（型号：WAADA5KVMC4KPL） | 1 套 | 1 套 | 1 套 |
| 带 MC4 插头的电缆（2 m，2 根 / 套）（型号：WAPRZ002MC4KPL） | 1 套 | 1 套 | 1 套 |
| 蓝色 5 kV 测试线（3 m，香蕉插头）（型号：WAPRZ003BUBB5K） | 1 根 | 1 根 | 1 根 |
| 黄色 CAT III 1500 V 测试线（3 m，香蕉插头）（型号：WAPRZ003YEBB1K5V） | 1 根 | 1 根 | 1 根 |
| 红色 5 kV 测试线（1.8 m，香蕉插头）（型号：WAPRZ1X8BLBB5K） | 1 根 | 1 根 | 1 根 |
| 黑色 5 kV 测试线（1.8 m，香蕉插头）（型号：WAPRZ1X8BLBB5K） | 1 根 | 1 根 | 1 根 |
| 黑色 1 kV 20 A 鳄鱼夹（型号：WAKROBL20K01） | 2 个 | 2 个 | 2 个 |
| 黑色 5 kV 针式探头（香蕉插座）（型号：WASONBLOGB2） | 2 个 | 2 个 | 2 个 |
| 光伏组件用太阳辐射测试仪安装套件 + 光伏组件与环境温度测量探头（型号：WASONTPVCKPL） | 2 套 | 1 套 | - |
| 5 V 电源适配器（带 USB 2.0 输出和可分离式 micro-USB 线缆）（型号：WAZASZ24） | 2 个 | 1 个 | - |
| L-4 便携箱（型号：WAFUTL4） | 1 个 | 1 个 | 1 个 |
| USB 线缆（型号：WAPRZUSB） | 1 根 | 1 根 | 1 根 |
| 带 IEC C13 插头的电网线缆（型号：WAPRZ1X8BLIEC） | 1 根 | 1 根 | 1 根 |
| 配件 | WMGBPVM1530MAX（PVM-1530 Max） | WMGBPVM1530PRO（PVM-1530 Pro） | WMGBPVM1530（PVM-1530） |
|---|---|---|---|
| MC4 连接器专用钥匙（型号：WAPOZKEYMC4） | 1 把 | 1 把 | 1 把 |
| 熔断器（0.5 A，1000 V 交 / 直流，6.3×32 mm）（型号：WAPOZB05A1000V） | 1 个 | 1 个 | 1 个 |
| PVM-1530 出厂校准证书 | 1 份 | 1 份 | 1 份 |
| IRM-1 出厂校准证书 | 2 份 | 1 份 | - |
| CMP-1015-PV 出厂校准证书 | 1 份 | 1 份 | - |
可选配件
| 配件 | WMGBPVM1530MAX（PVM-1530 Max） | WMGBPVM1530PRO（PVM-1530 Pro） | WMGBPVM1530（PVM-1530） |
|---|---|---|---|
| IRM-1 太阳辐射与温度测试仪（型号：WMGBIRM1） | - | √ | √ |
| CMP-1015-PV 光伏专用数字钳形表 + 标准配件（型号：WMGBCMP1015PV） | - | - | √ |
| CMP-1015-PV 专用可选配件 | √ | √ | - |
| 光伏系统功率测量用 MC4 分路器（1500 V，2 个 / 套）（型号：WAADAMC4SV2KPL） | √ | √ | √ |
| AC-16 线路分路器（便于电流测量）（型号：WAADAAC16） | √ | √ | √ |
| 工业插座适配器（16 A / 32 A）（型号：WAADAAGT16T / WAADAAGT32T） | √ | √ | √ |
| 三相插座适配器（16 A / 32 A）（型号：WAADAAGT16P / WAADAAGT32P） | √ | √ | √ |
| 三相插座适配器（63 A）（型号：WAADAAGT63P） | √ | √ | √ |
| 1 kV 20 A 鳄鱼夹（红色 / 蓝色 / 黄色）（型号：WAKRORE20K02 / WAKROBU20K02 / WAKROYE20K02） | √ | √ | √ |
| 1 kV 针式探头（香蕉插座，红色 / 蓝色 / 黄色 / 黑色）（型号：WASONREOGB1 / WASONBUOGB1 / WASONYEOGB1 / WASONBLOGB1） | √ | √ | √ |
| 条形码扫描仪（USB 接口）（型号：WAADACK2D） | √ | √ | √ |
| 报告 / 条形码打印机 D2（佐藤，USB 接口，便携式）（型号：WAADAD2） | √ | √ | √ |
| D2 打印机专用胶带 / 纸张（粘性）（型号：WANAKD2） | √ | √ | √ |
| D2 打印机专用墨带（型号：WANAKD2BAR） | √ | √ | √ |
| 报告 / 条形码打印机 D3（兄弟，WiFi/USB 接口，便携式）（型号：WAADAD3） | √ | √ | √ |
| D3 打印机专用墨带（型号：WANAKD3） | √ | √ | √ |
| D3 打印机专用可充电电池（型号：WAAKU19） | √ | √ | √ |
| Sonel Reader 软件（型号：WAPROREADER） | √ | √ | √ |
| Sonel Reports Plus 软件（型号：WAPROREPORTSPLUS） | √ | √ | √ |
| PVM-1530 带认可校准证书 | √ | √ | √ |
| IRM-1 不带认可校准证书 | √ | √ | - |
| CMP-1015-PV 带认可校准证书 | √ | √ | - |
| 参数 | 测量范围 | 显示范围 | 分辨率 | 准确度 ±（测量值百分比 + 字） |
|---|---|---|---|---|
| 电压 | ||||
| 交流电压 | 0.0 V…1000.0 V | 0.0 V…1000.0 V | 0.1 V | ±（2% 测量值 + 6 字） |
| 直流电压 | 0.0 V…1500.0 V | 0.0 V…1500.0 V | 0.1 V | ±（0.5% 测量值 + 2 字） |
| 频率 | 10.0 Hz…100.0 Hz | 0 Hz…100.0 Hz | 0.1 Hz | ±（0.5% 测量值 + 2 字） |
| 短路电流 ISC | ||||
| 1500 V 直流电压下 | 0.00…30.00 A | 0.00…30.00 A | 0.01 A | ±（1% 测量值 + 2 字） |
| 1000 V 直流电压下 | 0.00…40.00 A | 0.00…40.00 A | 0.01 A | ±（1% 测量值 + 2 字） |
| 绝缘电阻 | ||||
| 交流侧绝缘电阻 | ||||
| 测量电压 250 V | 250 kΩ…200 MΩ（符合 EN IEC 61557-2 标准） | 0.0 kΩ…200.0 MΩ | 0.1 kΩ 起 | ±（3% 测量值 + 8 字） |
| 测量电压 500 V | 500 kΩ…500 MΩ（符合 EN IEC 61557-2 标准） | 0.0 kΩ…500.0 MΩ | 0.1 kΩ 起 | ±（3% 测量值 + 8 字） |
| 测量电压 1000 V | 1000 kΩ…1.000 GΩ（符合 EN IEC 61557-2 标准） | 0.0 kΩ…1.000 GΩ | 0.1 kΩ 起 | ±（3% 测量值 + 8 字） |
| 直流侧绝缘电阻 | ||||
| 测量电压 250 V / 500 V / 1000 V / 1500 V | 250 kΩ…500 MΩ（符合 EN IEC 61557-2 标准） | 0.0 kΩ…500.0 MΩ | 0.1 kΩ 起 | ±（8% 测量值 + 8 字） |
| 保护导体和等电位联结电阻 | ||||
| 测试电流 ±200mA 下的保护导体和等电位联结电阻测量 | 0.10 Ω…1999 Ω（符合 EN IEC 61557-4 标准） | 0.00 Ω…1999 Ω | 0.01 Ω 起 | ±（2% 测量值 + 3 字）起 |
| 工作电流 | 同 CMP-1015-PV 测试仪 | 同 CMP-1015-PV 测试仪 | 同 CMP-1015-PV 测试仪 | 同 CMP-1015-PV 测试仪 |
| 有功功率 | 0.0 kW…999.0 kW | 0.0 kW…999.0 kW | 0.1 kW | ±（6% 测量值 + 5 字） |
其他技术数据
安全与工作条件
| 依据 EN IEC 61010-2-030 标准的测量类别 | |
|---|---|
| 端子组：“–”、“+” | CAT III 1500 V 直流 |
| 端子组：R CONT –、R CONT + | CAT III 600 V |
| 防护等级 | |
| 闭合状态 | IP65 |
| 打开状态 | IP40 |
| 依据 EN 61010-1 和 EN IEC 61557 标准的绝缘类型 | 双重绝缘 |
| 供电电源 | 电网电源、7.2 V 9.8 Ah 可充电锂离子电池 |
| 尺寸 | 390 × 308 × 172 mm |
| 重量 | 约 8.8 kg |
| 工作温度 | -10…+45°C |
| 存储温度 | -20…+60°C |
| 湿度 | 20…90% |
| 标称温度 | 23 ± 2°C |
| 参考湿度 | 40%…60% |
| 内存与通信 | |
| 测量结果内存 | 9999 条记录 |
| 数据传输接口 | USB、RJ-45、蓝牙、无线网络（WiFi） |
| 与 IRM-1 的通信方式 | 无线通信 |
| 其他信息 | |
| 产品符合电磁兼容性（工业环境发射）要求，依据标准 | EN IEC 61326-1、EN IEC 61326-2-2 |
|
