美国MEGGER TDR1000/3P手持式时域反射仪由爱仪器仪表网代理，TDR1000/3P是一款手持式、紧凑型的时域反射仪, 识别和定位金属电缆的故障, 适合使用于开路或带电电缆。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

TDR1000/3P手持式时域反射仪简介：

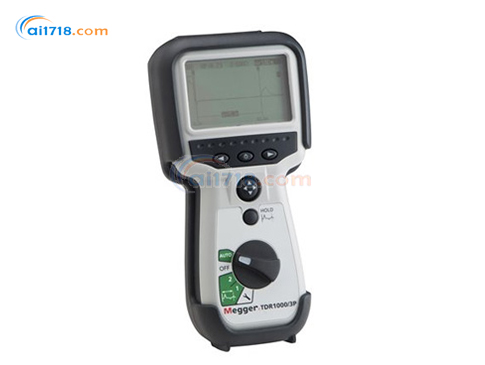

DR1000/3P 是一款手持式紧凑型时域反射仪，用于定位金属电缆的故障。其*小分辨率为 0.1 米 / 0.3 英尺，*大量程为 5 千米 / 1.5 万英尺，具体取决于所选的传播速度系数和电缆类型。
该仪器提供四种输出阻抗（25、50、75 和 100 欧姆），传播速度系数可在 0.2 至 0.99 之间调节，能够满足各类电缆测试需求。
TDR1000 设有简易选择选项，配合四向控制开关，为用户提供直观的操作体验。

TDR1000/3P手持式时域反射仪功能与优势
自动选择功能可根据所需量程选择*有效的参数，助力快速分析时域反射仪轨迹。
双光标设计具备高度灵活性，让操作人员能够全面掌控，并即时显示两点之间的距离。
轨迹保持功能还可对不同状态进行对比，这是大多数其他手持式时域反射仪所不具备的特性。
超高分辨率结合白光背光和灰度色调，使图形显示屏呈现出清晰生动的效果，帮助用户识别轨迹上的关键事件。
带背光的单色图形液晶显示屏（256×128 像素）
显示屏对比度可调节
分辨率可达 0.1 米
适用于电信 TNV-3 电路或 150 伏 CAT IV 供电电路
无需电源阻断滤波器
防护等级达 IP54
自动选择输出阻抗（25、50、75 和 100 欧姆之间）
2 纳秒脉冲，用于近端故障定位
自动选项，为每个量程选择增益和脉冲
以米或英尺为单位显示距离
使用 5 节 AA（LR6）原电池

TDR1000/3P订购信息

产品描述	部件号
时域反射仪	1001-789
随附附件 - 硬质外壳	-
随附附件 - 可伸缩护套熔断测试导线（1 对）	-
可选附件 - 微型夹式测试导线组（1 对）	6231-652
可选附件 - 红色和黑色探头及夹子（适用于所有美捷格（Megger）时域反射仪熔断测试导线）	1002-491
可选附件 - 分股导体熔断测试导线组（1 对）	1002-015

MEGGER TDR1000/3P手持式时域反射仪规格

技术参数	具体规格
尺寸	230×115×48 毫米（9.0×4.5×2.0 英寸）
重量	0.6 千克（1.32 磅）
外壳	ABS 材质
连接器	两个 4 毫米安全端子（TDR1000/3P 端子间距 19 毫米）：1 对
测试导线	1.5 米可伸缩护套，配备 500 毫安 FF HBC 1 千伏 50 千安熔断器
显示屏	256×128 像素图形液晶显示屏
工作温度范围及湿度	-15°C 至 + 50°C（5°F 至 122°F）
储存温度范围及湿度	-20°C 至 70°C（-4°F 至 158°F）
安全测试	使用随附的熔断导线组时，本仪器符合 IEC61010-1 标准，可连接端子间电压低于 300 伏、对地电压*高 150 伏 CAT IV 的带电系统
电磁兼容性	符合电磁兼容性规范（轻工业环境）BS EN 61326-1，所有抗扰度测试的*低性能等级为 “B” 级
量程	10 米、25 米、100 米、250 米、1000 米、2500 米、5000 米（30 英尺、75 英尺、300 英尺、750 英尺、3000 英尺、7500 英尺、15000 英尺）
精度	± 量程的 1%±0.67 传播速度系数下的像素值 [注：测量精度仅针对显示的光标位置，且以传播速度系数正确为前提。]
分辨率	量程的 1%
输入保护	使用随附的熔断测试导线组时，本仪器符合 IEC61010-1 标准，可连接*高 150 伏 CAT IV 的带电系统
输出脉冲电路	开路状态下为 5 伏峰峰值
脉冲宽度	由量程和电缆决定
增益	在手动操作模式下，每个量程可设置三个用户可选档位
传播速度系数	可在 0.2 至 0.99 之间调节，步长为 0.01
发射归零（TX null）	自动
关机（Power down）	无按键操作 5 分钟后自动关机
背光	无按键操作 1 分钟后关闭
电池	5 节 LR6（AA）型电池，可使用锰碱性电池或镍氢电池
电池续航时间	*长 14 小时（典型值）
