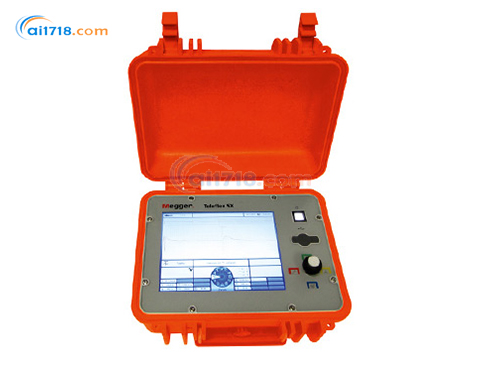

Teleflex® SX-1 是一款双通道便携式电缆雷达 / 时域反射仪（TDR），旨在为电缆设施中的故障提供快速、高效、*且安全的预定位服务。
该仪器通过单个拨盘和直观易用、成熟可靠的饼图用户界面进行操作。其配备的大型高亮度彩色显示屏支持触屏功能，进一步提升了操作人员的使用舒适度，助力现场工作快速*开展。仪器搭载基于 Linux 的操作系统，可提供*高标准的稳定性与可靠性。
Teleflex® SX-1 由内置可充电电池供电，既可在纯电池模式下运行，也可通过连接市电电源的智能充电器供电。
仪器采用坚固耐用、经现场验证的外壳设计，适用于恶劣或具有挑战性的环境。
支持独立运行，或与冲击波发生器（雷击发生器）配合运行
配备单个拨盘与饼图界面，支持 “无需用户干预” 的自动模式
采用 ARM® 多脉冲技术，每次电弧反射测量可获取 15 条故障轨迹
ProRange 与距离相关的指数衰减补偿技术，显著优化远场反射信号成像效果
支持所有现有高压故障预定位方法
自动量程电缆端点识别功能
故障位置自动定位光标
坚固耐用、适合户外现场使用的外壳
ARM® 多脉冲技术可在每次电弧反射测量中捕捉 15 条故障轨迹，操作人员可从中选择*优轨迹。这一功能在处理潮湿故障、纸绝缘铅包电缆（PILC）以及超长电缆时尤为实用。
Teleflex® SX-1 可搭配独立软件包 “Reporting Edition”（报告版）使用。该版本软件支持导入、分析已存储的时域反射仪轨迹数据，并可打印检测报告。
•ARMslide 技术，每次 ARM 捕捉 15 个踪迹
•ProRange，对远距离细节进行*显示
•支持所有现有的预定位技术
•自动调整和显示电缆头及故障
•可与所有故障定位系统兼容
Teleflex® SX-1 支持的故障定位技术
所有电弧反射法
ARM® 多脉冲技术、ARM® 燃弧法（带电燃弧反射法）
ICE（冲击电流去耦）与回路通断法
DECAY（电压去耦）
相位比较法与差值测量法
对称与非对称测量法
间歇性故障定位（IFL）模式
局部放电定位
核心优势与功能概览
10.1 英寸大尺寸彩色触摸屏，阳光下可视
操作简便：配备直观简洁的饼图用户界面
智能自动测量模式：无需用户干预，同时支持按需启用完整专家控制功能
ARM® 多脉冲技术：每次电弧反射测量可捕捉 15 条高压故障轨迹
ProRange 技术：与距离相关的指数衰减补偿（超过 + 22dB），优化远场阻抗变化测量效果
优化支持所有电弧反射法：配备 ΔU 触发或低 - 高沿触发
双相信号时域反射仪模式，*多可同时显示 6 条轨迹，非常适合相位比较
自动电缆端点识别与故障位置标记
兼容所有故障定位系统（雷击发生器）
锂离子电池供电
高质量测量：数据速率超过 400MHz
无需专用内部输出阻抗补偿：得益于精密先进的信号路径设计
自动存储所有测量数据，大容量内存可存储超过 10 万次雷达测量数据
USB 接口：支持数据导入 / 导出，可通过 Reporting Edition 软件包打印检测报告
提供多种语言版本
可选配件
隔离滤波器 TF-VX（适用于*高 600V 带电电路操作，符合 CAT IV 安全等级）
局部放电定位功能
Teleflex SX-1订购信息
| 产品 | 订单编号 |
|---|---|
| Teleflex SX-1-VS 销售套装 | 1012747 |
| Teleflex SX-1 校准证书 | 90029860 |
| 隔离滤波器 TF-VX | 1010520 |
| Teleflex SX反射仪技术参数 | |
| 显示 | 工业级TFT彩色显示器 |
| LCD尺寸 | 10.1” |
| 纵横比 | 16:10 |
| 分辨率 | 1280x800 |
| 背光 | LED |
| 亮度 | 1000 cd/m², 防眩光电容触摸屏 |
| 测试范围 | 20 m….160 km@V/2=80 m/μs |
| 脉冲宽度 | 20 ns……10 μs |
| 脉冲幅值 | 10…………50V |
| 分辨率 | 0.1 m@V/2=80 m/μs |
| 精度 | 0.1% |
| 时基精度 | 100 ppm |
| 采样率 | 真400 MHz |
| 动态范围 | 96 dB,可调节的尾部自动纠偏(根据距离，自动调整抗衰减比例) |
| 半波速 | 10…149.9m/μs (或 ft/μs 或nvp) |
| 输出阻抗 |
50 Ω 10 Q……500 Q,可调 |
| ARM°触发r | △U 触发技术，自动调节 |
| 防护电压 | <400V, 推荐使用装置 |
| 存储 | 4 GE |
| 接口 | USB,BNC,CAN |
| 防护等级 | 合盖IP 65,IP 54打开 |
| 电池 |
12 V可充电锂电池 过载保护 过放保护 充电器110………………240V,50/60 Hz 10……17VDC,3.8 A 满电操作6小时，4小时充满 |
| 尺寸 |
362x195x305 mm (14.2 in.x 7.6 in.x 12 in.) |
| 重量 | 7.8 kg |
| 操作温度 | -10 ℃…+50 ℃(14°F………+122 °F) |
| 存储温度 | -20 ℃…+60 ℃(-4F………+140 °F) |
|
