意大利isa ICT1 电流电压互感器测试仪由爱仪器仪表网代理，iCT1 是一款全自动电流电压互感器测试仪，专为测试电流互感器（CT）、电压互感器（VT）及组合互感器而设计。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

ICT1 电流电压互感器测试仪简介：

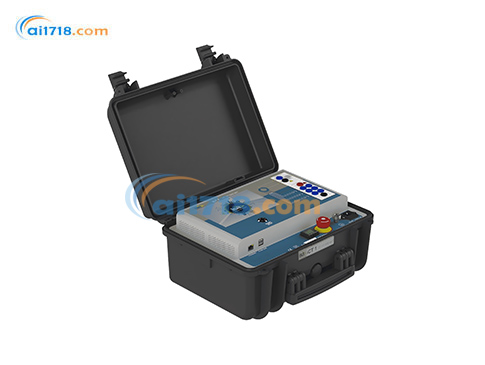

iCT1 是一款全自动电流电压互感器测试仪，专为测试电流互感器（CT）、电压互感器（VT）及组合互感器而设计。
iCT1 配备 5 抽头开关箱，可直接连接多达 5 个抽头，因此只需一次设备连接，无需后续手动操作，大幅提升测试效率。
iCT1 可执行的主要测试包括励磁测试、准确度测试、变比及相位误差测试、电阻测试和负载测试，所有测试均以全自动模式进行，无需用户干预。所有测试均通过生成电流和电压来完成。
所有功能均通过 7 英寸彩色液晶触摸屏界面进行控制，该界面专为户外环境设计。
测试结果可存储在本地内存或 USB 闪存盘中，也可通过以太网（有线或无线）连接将测试结果与设置参数一同传输至电脑。

ICT1 电流电压互感器测试仪特点：
设计用于测试电流互感器、电压互感器及组合互感器
省时测试：仅需一次连接设置，即可完成所有测试
可执行的主要测试：变比及相位误差测试、励磁测试、电阻测试、准确度测试、负载测试
集成 5 抽头开关箱，可呈现电流互感器（CT）的工作特性
可测试饱和电压高达 2kV 的电流互感器；采用直流间接法时，可测试饱和电压高达 30kV 的电流互感器
内置消磁器
CT 探索功能：可识别电流互感器的铭牌数据
结构紧凑、重量轻
专利技术
无线网络（WI-FI）
5 抽头集成开关箱
7 英寸触摸屏显示器
以太网及 USB 接口
带提手的耐用箱体
电流互感器 / 电压互感器（CT/VT）测试仪
3

产品说明
iCT1 是一款全自动电流电压互感器测试仪，专为测试电流互感器（CT）、电压互感器（VT）及组合互感器而设计。
iCT1 配备 5 抽头开关箱，可直接连接多达 5 个抽头，因此只需一次设备连接，无需后续手动操作，大幅提升测试效率。
iCT1 可执行的主要测试包括励磁测试、准确度测试、变比及相位误差测试、电阻测试和负载测试，所有测试均以全自动模式进行，无需用户干预。所有测试均通过生成电流和电压来完成。
所有功能均通过 7 英寸彩色液晶触摸屏界面进行控制，该界面专为户外环境设计。
测试结果可存储在本地内存或 USB 闪存盘中，也可通过以太网（有线或无线）连接将测试结果与设置参数一同传输至电脑。
应用场景
工厂场景
iCT1 可依据国际标准执行测试
可测试准确度等级高达 0.1 级的高精度电流互感器
省时的测试流程，可加快生产进度
调试场景
单台设备即可完成电流互感器、电压互感器及组合互感器的测试
可测试饱和电压极高（高达 30kV）的电流互感器
便于携带
组合互感器 —— 集电流、电压及组合互感器测试于一体的解决方案电压互感器电流互感器BERiCT1
电流互感器测试
变比及极性（电压模式）
二次侧负载
励磁曲线
直流法励磁曲线
绕组 / 负载电阻
准确度限值系数（ALF）/ 仪表保安系数（ISF）
交流泄漏电流
准确度测试
CT 探索功能
消磁器

电流互感器测试详情
变比及极性（电压模式）
通过向电流互感器二次侧施加高压交流电，并测量电流互感器一次侧电压，实现变比测量。

二次侧负载
通过向电流互感器负载施加低压交流电，并测量电压降，实现负载测量。

励磁曲线（拐点电压）
励磁曲线测试采用两种不同方法：
标准法：将高压交流电压输出端连接至电流互感器二次侧，调节电压，同时测量输出电压和电流。
直流法：将低压直流电压发生器连接至电流互感器二次侧，调节电压，同时测量输出电压和电流。
直流电压可使电流互感器铁芯饱和，随后在额定频率下计算拐点电压。

绕组电阻
将低压直流电流源连接至绕组或负载，通过测量测试电流和电压降，实现电阻测量。

准确度限值系数（ALF）/ 仪表保安系数（ISF）
该测试旨在利用绕组电阻测试结果和二次侧负载测试结果计算 ALF/ISF 值。其中，ALF 即准确度限值系数，ISF 即仪表保安系数。

泄漏电流
将高压交流电压源连接在电流互感器一次侧和二次侧绕组之间，测量泄漏电流，完成该测试。

准确度
准确度测试会依据标准自动验证电流互感器的特性（变比误差和相位误差），通常在额定电流的 120%、*、20%、5% 和 1% 的工况下进行测试。

消磁器
该功能通过向绕组施加极性交替的直流电流，消除此前绕组电阻测量过程中残留在铁芯中的剩磁。

CT 探索功能
有时电流互感器的铭牌难以辨认或缺失，此时测试应采用哪些额定参数呢？iCT1 具备 CT 探索功能：基于测试结果，通过数据评估，可识别出电流互感器*重要的铭牌数据。
电流互感器 / 电压互感器（CT/VT）测试仪
5
38 电压互感器测试

电压互感器测试详情
变比
向电压互感器一次侧施加高压，测量电压互感器二次侧电压，实现变比测量。

电子变比
向电压互感器一次侧施加高压，测量电压互感器二次侧低电平电压，实现电子变比测量。

负载
向电压互感器负载施加低压交流电，测量相应电流，实现负载测量。

空载电流
泄漏电流

将高压交流电压源连接在电压互感器一次侧和二次侧绕组之间，测量泄漏电流，完成该测试。

测试计划编辑器
测试计划编辑器是一款创新的*软件模块，可让操作人员自定义测试序列。操作人员设定所需的测试顺序并配置每个测试的参数后，编辑器会生成自动执行的测试序列。该功能适用于电流互感器和电压互感器的测试。

直流法测试
部分互感器的饱和电压可能超过 2kV，某些情况下甚至可达 30kV。
因此，iCT1 采用一种名为 “直流法测试” 的低压测试方法。
该方法使 iCT1 具备以下优势：
对用户安全（仅使用 150V 直流电压）
设备重量更轻
测试速度更快
该解决方案通过建立模型，可确定互感器在不同频率和不同负载下的工作特性。

标准连接电缆
1 根主供电电缆，长度 2 米
1 根接地电缆，长度 6 米、截面积 6 平方毫米，一端带有终端接头，另一端带有接地夹（可选配 2 根）
1 根以太网接口电缆
1 个 USB 闪存盘
2 个用于电流互感器一次侧连接的夹子，尾部开口宽度 60 毫米，头部开口宽度 80 毫米
2 个用于电流互感器二次侧连接的夹子，带有两个接口：一个用于连接电流或电压，另一个用于连接测量线路，尾部开口宽度 60 毫米，头部开口宽度 80 毫米
6 个用于二次侧测量连接的鳄鱼夹（2 个红色，3 个黑色）
1 套转接器（共 10 个），用于从香蕉接口转换为终端接头，颜色各不相同
2 根用于一次侧测量的连接电缆，长度 13 米（可选配 18 米长）
6 根用于二次侧测量的连接电缆，长度 6 米（可选配 10 米长）
2 根用于二次侧发电的电压连接电缆，长度 6 米（可选配 10 米长）

订购信息

产品代码	模块
10183	iCT1 *测试仪（含软件许可证）
16183	标准电缆测试套件（6 米 + 13 米）
18183	长电缆测试套件（10 米 + 18 米，适用于超高压电流互感器）
19183	实验室电缆套件（2 米 + 3 米）
15183	运输箱

意大利isa ICT1 电流电压互感器测试仪特点：

绕组电阻测试（补充）

电源	分辨率	典型准确度	保证准确度
*大 6A 低压直流电流	0.1mΩ	<0.05%	0.1%、1mΩ

输出特性
主发生器
主发生器有 5 路输出：

高压交流电

低压交流电

低压直流电

低压交流电（另一路）

用于直流法励磁曲线测试的低压电

高压交流电

*大电压：2000V

*大电流：1A

低压交流电（*路）

*大电流：6A 交流

*大电压：100V 交流

*大功率：200VA

低压直流电

*大电流：6A 直流

*大电压：30V 直流

*大功率：180W

低压交流电（第二路）

*大输出电压：180V 交流

*大输出电流：3.5A 交流

*大功率：

电源电压 230V 时：400VA（功率值对应功率因数 cosφ<0.225 的工况）

电源电压 110V 时：350VA（功率值对应功率因数 cosφ<0.175 的工况）

用于直流法励磁曲线测试的低压电

*大输出电压：200V 直流

*大输出电流：2A 有效值，15A 峰值

输出频率

频率范围：15Hz-400Hz

频率分辨率：10mHz

频率准确度：<100ppm（输出电压> 200V 时）

主输出其他特性

过零控制：输出的启动和停止均在过零点进行

过电流：触发报*提示

热保护：适用于电源、功率放大器、功率变压器，触发时会向操作人员发出提示信息

输入 / 输出测量

输入	量程	分辨率	典型误差 [<% 读数][<% 量程]		保证误差 [±% 读数][±% 量程]
交流电流	10A	1mA	<0.025%	<0.025%	±0.05%	±0.1%
	1A	0.1mA	<0.025%	<0.025%	±0.10%	±0.05%
	0.1A	0.01mA	<0.025%	<0.025%	±0.15%	±0.05%
直流电流	15A	1mA	<0.025%	<0.025%	±0.05%	±0.05%
	0.15A	0.01mA
一次侧交流电压	300V、30V、3V、300mV	15mV、1.5mV、0.15mV、0.015mV	<0.02%	<0.02%	±0.05%	±0.05%
二次侧交流电压	2100V、200V、20V、2V	100mV、10mV、1mV、100μV	<0.02%	<0.02%	±0.05%	±0.05%
直流电压	200V	10mV	<0.025%	<0.025%	<0.05%	<0.05%
	20V	1mV	<0.025%	<0.025%	<0.05%	<0.05%
	2V	100μV	<0.025%	<0.025%	<0.05%	<0.05%
	200mV	10μV	<0.025%	<0.025%	<0.05%	<0.05%
	20mV	1μV	<0.05%	<0.05%	<0.01%	<0.01%

测量类型

绕组电阻测试

交流输出真有效值测量、直流输出直流分量测量

测量温度系数

读数的 ±0.05%/°C

量程的 ±0.02%/°C

相位角

测量范围	分辨率	准确度（功率因数 cosφ 0.8-1）
0°-360.0°	0.01°（<1 分）	<4 分（*大值），适用于测量值超过量程 10% 的情况

变比测试
电流互感器变比测量准确度

变比范围	典型准确度	保证准确度
0.8-2000	±0.02%	±0.05%
2000-5000	±0.03%	±0.10%
5000-20000	±0.05%	±0.20%

电压互感器变比测量准确度

变比范围	典型准确度	保证准确度
1-400	±0.03%	±0.2%
400-1000	±0.05%	±0.3%
1000-2500	±0.05%	±0.5%

其他特性
存储
*多可存储 64 个测试计划

可存储 1000 多个测试结果

接口
用于连接电脑的以太网或无线网络（WI-FI）接口，以太网端口还可用于远程服务和维护
用于连接 USB 闪存盘的 USB 接口：可用于下载测试设置和测试结果

主电源
电压：100-230V，允许偏差 ±15%；频率：48-62Hz
功耗：正常使用时低于 1kW

尺寸及重量
尺寸：410（高）×340（宽）×205（深）毫米
重量：16 千克

附件
用户手册
5 个备用保险丝，型号 T8A
连接电缆，配备带提手的箱体

6 iCT1
