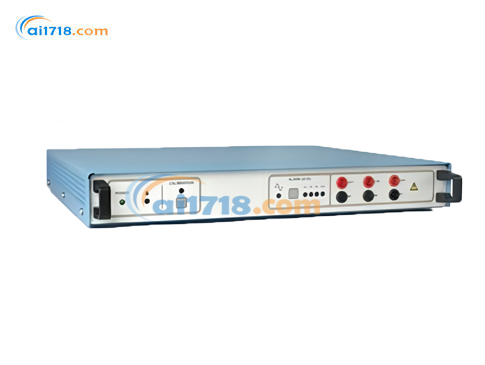

MEGGER CA30电流放大器

CA30电流放大器描述

CA30 是一款 3 通道电流放大器，配备开关模式电源，能够提供高达 3×35 A 的电流输出。其直流耦合设计使其适用于非周期电流生成。与 FREJA 300 配合使用时，CA30 可将 FREJA 的电流输出提升至 3×35 A 或 1×100 A，还能在低电流时提高输出电压，例如在测试机电式继电器时。

CA30 是一款具有浮动输入的差分放大器。这种差分放大器设计使得即使输入和输出之间的接地系统存在微小电压差，CA30 也能正常工作。每个通道的*大输出功率为 250 VA，*大顺从电压为 50 VRMS。该放大器在每通道电流输出为 5 A 时，可产生 50 VRMS 的电压。

CA30 与 FREJA 配合使用时，可生成六路电流，这在测试差动继电器时非常方便。更多信息请参考 FREJA 306 数据手册。

CA30电流放大器特点

高输出电压
申请技术
与FREJA 300结合以增强测试功率和测试能力

CA30电流放大器

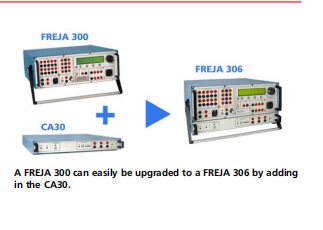

FREJA 300可轻松升级为FREJA 306，只需加装CA30即可。

CA30订购信息

产品	产品编号
CA30	CA-29000
CA30（含 FREJA Win 软件和软质运输箱）	CA-29090
CA30（含 FREJA Win 软件和硬质运输箱）	CA-29091

CA30电流放大器规格

除非另有说明，否则规格参数在输入电压为 100-240 V、环境温度为 + 25°C（77°F）、生成频率为 50/60 Hz 的条件下有效。规格如有变更，恕不另行通知。

环境参数	详情
应用领域	适用于高压变电站和工业环境
工作温度	0°C 至 + 50°C（32°F 至 + 122°F）
存储和运输温度	-40°C 至 + 70°C（-40°F 至 + 158°F）
湿度	5%-95% RH，无冷凝
工作海拔	3000 m；在 2000 m 以下可全负载运行；在海拔 > 2000 m 时需降额使用
CE 认证	符合以下指令：
EMC	2004/108/EC
LVD	2006/95/EC

电气规格	详情
电源电压	100-240 V AC，50-60 Hz
*大功耗	1500 VA
尺寸（仪器）	446×55×395 mm（17.6 英寸 ×2.2 英寸 ×15.6 英寸）
运输箱尺寸	535×140×520 mm（21 英寸 ×5.5 英寸 ×20.5 英寸）
重量（仪器）	7.9 kg（17.4 磅）
运输箱重量	5.1 kg（11.2 磅）
控制输入
控制电压	0-6 Vrms SELV，需连接至符合 IEC/EN 61010-1 标准的输出端
监控输出
监控电压	0-6 Vrms SELV，需连接至符合 IEC/EN 61010-1 标准的输入端
电流输出
电压瞬态抗扰度	2500 V 瞬态电平（至机箱），工作电压电平 255 V
工作电压	255 V，不可在带电电路上使用

应用参数	详情
三相交流（每相）	250 VA（5 A
单相交流（3 通道并联）	750 VA（15 A
三通道直流	3×±20 A
顺从电压	50 Vrms
时间限制	连续输出：3×20 A，150 VA（*大）；重复 0.5 秒导通、1 秒关断：3×35 A
分辨率	1.7 mA
典型不准确度	当 0.5 A
相位精度误差	<±0.2°
失真（THD+N）	典型值 < 0.4%（在 25 A、125 VA 时）
