西班牙SMC PTE-100-C Pro二次注电测试仪由爱仪器仪表网代理，本产品将基本单元 PTE-100-C 与电压供应模块 PTE-FCN 组合在一起。该模块集成在 PTE-100-C 盖板中，可调节交流电压、频率和相位角。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PTE-100-C Pro描述

LCD 显示屏上显示的数值非常准确、易于读取，并且与 PTE-100-C 基本单元的注入无关。
显示屏连续显示注入电压和电流之间的相位差，并且可以在测试期间以 0.1º 的精度进行调整。这有利于定向继电器或重合器和同步继电器等的测试。基于频率的保护测试简单而直接，因为模块中内置了 40 到 70 Hz 之间的可变频率。
如果您已经拥有 PTE-100-C 单元，您只需添加模块 PTE-FCN 即可轻松将其转换为 PTE-100-C Pro，成本低廉，无需将单元送回工厂。

PTE-100-C Pro特征

0 至 250 A 变压器调节、数字控制交流电流输出。
0至140 VAC电子电压通道。
电压相角调节范围为0至360º，分辨率为0.1º。
电压频率调节范围为40至70Hz，分辨率为0.1Hz。
独立、稳定且电子保护的辅助 0 至 250 V 直流电源。
完整的测量和自动化功能。
可编程的1毫秒分辨率数字计时器。
IP-65 外壳，CE 标志。
15.5 公斤
200 x 300 x 200 毫米。

PTE-100-C Pro应用

继电器单相测试：
定时限和反时限过流。
*小/*大交流/直流电压。
定向过电流。
频率。
距离。
正在同步。
伏特/赫兹
定向力量。
失去视野。
反相。
负序过电流。
反相/电压。
热的。
功率因数。
过电压。
地球探测。
相位角、失步。
交流/直流重合闸。
定向电压和功率。
塑壳断路器 (MCB、MCCB) 测试。
CT 拐点分析和许多其他*电气测量。

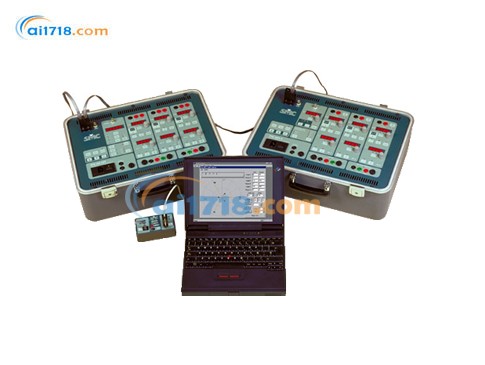

与其他 PTE 系列设备结合使用时进行三相测试。

PTE-100-C Pro 继电保护测试仪产品规格

参数	规格
输出通道	1 个可逆通道（电流 / 电压切换）
电流输出	- 0-5 A / 0-25 A / 0-50 A / 0-100 A（连续） - 短时高电流：150 A（10 秒）、210 A（5 秒）、250 A（3 秒）
电压输出	- AC：0-250 V（4 A） - DC：0-350 V（2.8 A）
可变电压通道（Pro 专属）	- 范围：0-140 VAC - 功率：30 VA（70–140 VAC） - 频率：40–70 Hz - 相位角：0-359.9°
测量功能	- 电流：0.007–299.9 AAC（精度 ±1%） - 电压：0.1–300 VAC/400 VDC（精度 ±1%，选件支持 1000 V） - 频率：20–2000 Hz（分辨率 0.01 Hz） - 相位角：0-359.9°（分辨率 0.1°）
特殊控制功能	- 百分比模式、瞬时电流模式、电流 / 时间限制、预设功能
辅助电压输出	- OUT3：0–250 Vdc（1 A） - OUT4：110 Vac（0.3 A）
数字计时器	- 范围：0.001–99999 秒或 0.1–9999.9 周期（电源频率） - 精度：±0.003% 读数 ±1 位
信号监控器	- 干接点输入：开路电压 10.2 Vdc，短路电流 25 mA - 电压输入：5–250 Vac/dc，阻抗 19 kΩ
电源	- 230 Vac ±10% / 50-60 Hz 或 115 Vac ±10% / 50-60 Hz（需指定）
尺寸与重量	- 尺寸：308 × 385 × 253 mm（12×15×10 英寸） - 重量：17.6 kg（38.8 lb）
防护等级	IP67（防水防尘）
标准配件	- 大电流电缆、鳄鱼夹、测试引线、RS-232/PTE-BUS 电缆、校准软件等
PTE-100-C Pro参数文档
