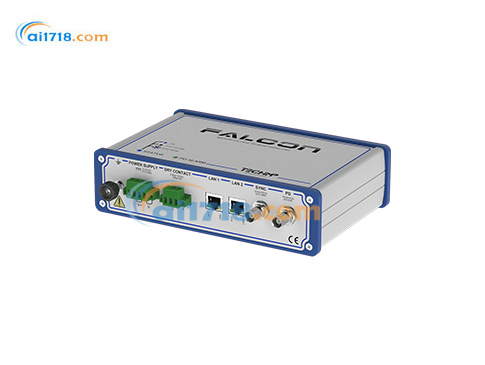

意大利TECHiMP FALCON局部放电带电检测仪由爱仪器仪表网代理，本产品为中型电压（MV）资产（如 MV 开关设备、MV 电缆、MV 变压器和 MV 电机）的局部放电（PD）连续监测提供了一种经济高效的解决方案，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

FALCON局部放电带电检测仪简介

FALCON 能够在故障发生之前识别绝缘老化和电气系统健康状况的可能退化。

FALCON 单元获取并处理由其连接的传感器（无论是感应式（HFCT）还是电容式（TEV））本地检测到的高频局部放电信号。

FALCON局部放电带电检测仪特点

设置

以下是两种传感器安装示例。在*种情况下，我们有一根三相 MT 电缆，HFCT 传感器可以放置在三个屏蔽层或公共屏蔽层周围。

另一种有效的选择是将 TEV 天线传感器通过磁铁放置在面板的金属外壳上。

作为一个单通道设备，FALCON 的主要目的是识别绝缘缺陷的存在。缺陷的确切位置需要进一步分析。

自动配置

每次测量时，信号的幅度可能会有所不同。

FALCON 配备了自动满量程和触发水平调整系统，始终保证*佳精度。

测量

通过位于电缆终端或开关设备外壳上的传感器自动检测局部放电。

存储

历史测量数据存档长达两年。

分析

自动识别关键问题的演变。

报*

仅在必要时进行维护活动，并在故障发生前进行。

TEV 天线

放置在面板的金属外壳上。

自动报*

有多种方式可以查看传入的报*：

通过设备上的 LED，如果 FALCON 没有检测到任何活动，则为绿色；如果检测到有害活动，则为红色。
通过 DRY CONTACTS，可以连接到任何本地 SCADA 系统。
通过 FALCON 的网络应用程序，可通过任何网络浏览器、笔记本电脑或智能手机轻松访问，显示：
- 资产状态的交通灯逻辑
- 由于局部放电活动而产生的报*列表
- 系统通知列表（通信问题和故障）
- 趋势和重要统计参数（Qmax、重复率、报*等）的显示
通过 IEC 61850 或 OPC UA

根据缺陷的演变，FALCON 提供了一种算法，能够确定资产是否存在关键水平的 PD。如果检测到的 PD 代表危险，FALCON 会向操作员发送报*，告知发现了一个关键问题。

报*分为五个严重级别：

良好：稳定状态。
轻微：现象开始出现，演变非常缓慢。在这种情况下，建议几个月后安排进一步的诊断干预。
略有退化：识别出的现象正在增长。
退化：建议安排进一步的诊断干预。
危急：必须尽快安排干预。

所有获取的信息都存储在 FALCON 内存中，并通过网络应用程序、PC 或智能手机提供。

当发生演变中的缺陷时，网络应用程序会立即报告资产的状态和缺陷的严重级别。界面易于阅读，不需要任何特定技能。因此，不需要是局部放电专家也可以使用 FALCON 系统。

网络应用程序

网络应用程序显示：

监测系统的状态
与局部放电活动相关的报*列表
系统通知列表（通信问题和故障）
*重要统计参数（Qmax、重复率、报*等）的趋势显示

网络集成

监测许多资产的需求带来了管理大量数据的需求。在将 FALCON 监测系统与现有基础设施集成时，可以通过各种协议进行通信，例如 IEC 61850 或 OPC UA，这允许在一个窗口中集中来自多个单元的信息。

如果需要，ALTANOVA 可以提供 TiSCADA 软件，该软件提供对连接到正在管理的基础设施的每个 FALCON 的信息的访问。

FALCON局部放电带电检测仪

局部放电	带宽	16 kHz, 30 MHz
	全带宽下的采样频率	125 MS/s
	分辨率	12 位
	灵敏度	1,10000 mVpeak
	满量程
	输入阻抗	50Ω
	预触发	0,*@100μs
	连接器类型	BNC
同步输入	通道数量	1
	频率范围	5-500Hz
	输入阻抗	10 MΩ
	全带宽下的采样频率	1MS/s
	分辨率	12 位
	连接器类型	BNC
通信系统	以太网连接器类型	10/100/1000 Mb/s
		2 个 LAN 端口
通信协议	OPCUA-IEC 62541
	IEC 61850
	Modbus
	DNP3
电源	12/24VDC,1A
