瑞士 HAEFELY 2823REF 高精度介损电桥该仪器工作原理为桥式矢量计与高精度介质损耗分析系统2823-REF是为测量高压电器（如电力电缆挤压绝缘）的极低介质损耗和阻抗（损耗因数和功率因数）而设计的。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

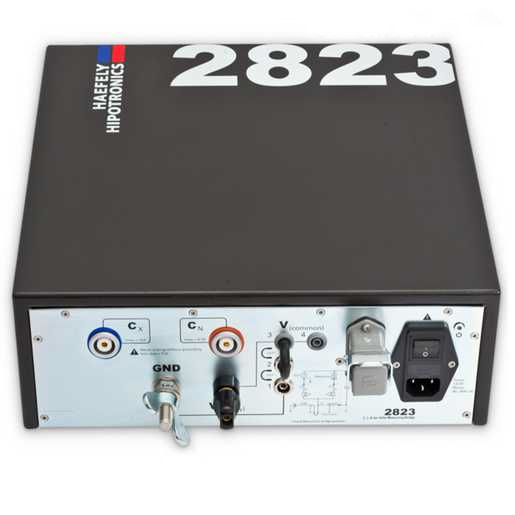

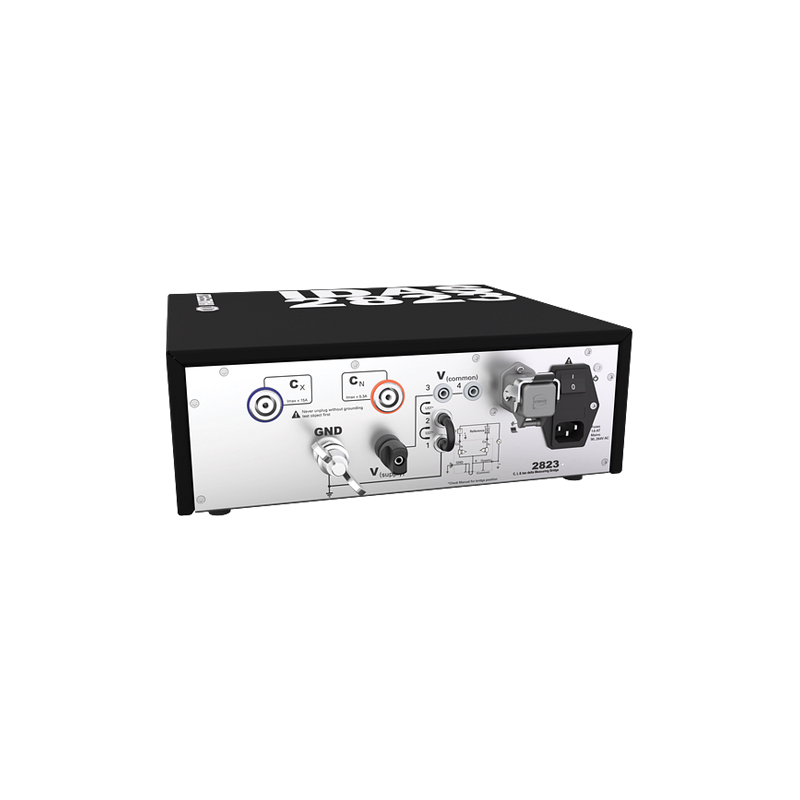

瑞士 HAEFELY 2823REF 高精度介损电桥产品介绍：
2823 高精度 tanδ/功率因数测量仪设计用于测量高压设备的极低介质损耗。自 1904 年以来，作为高压测
试的先驱，自 1963 年推出*个手动测量桥顶点-2801 型以来，一直在不断开发和改进这条产品线。Tettex
品牌是 HAEFELY 的一部分，因其测量仪器的准确性和可靠性而得到全球认可。新 2823 属于我们新一代测
量仪器，包括该领域 50 多年经验和先进技术的*结合。采用新一代的光纤的连接技术允许在控制室和
测试现场之间进行完全的电流隔离，保证了测试人员的安全。
紧凑、可靠和 EMC 硬化的设计，IP50：安装连接标称电容器的高压实验室，增加安全性，减少连接时间。
采用工业级光纤连接器的计算机光学通讯：电流隔离可确保工作人员的完全安全，使用 IDAS2823，控制室
与高压测试场之间没有电气连接。
高达 15A 的输入电流与自动范围：简单连接到测试对象，没有外部分流，不需要硬件重新连接，因为高输
入电流范围极低的输入阻抗增加线性，延长频率测量范围高达 1kHz。
LEMO 型测量电缆反向兼容旧仪表和电缆，相同的连接器使用年限可达 40 年。
主电源连接方式，不需要电池组或充电。
*高精度高达 0.02%，tanδ 1x10-5 油式或干式变压器的常规或型式试验（IDAS - 2823）以及参考实验
室或电缆或并联电抗器损耗测量等特殊应用的*佳试验装置装置（IDAS - 2823-REF）。
电抗器损耗测量需要配置标准电容器、电流比较仪、介质损耗测试仪、电源。

特点：
紧凑、可靠、EMC强化设计，IP50
用工业级光纤连接器与计算机进行光解耦连接
输入电流可达15A，具有自动量程
极低的输入阻抗
LEMO头测量电缆
电源供电
Haefely延续的长期产品线

瑞士HAEFELY 2823REF 高精度介损电桥/介质损耗分析仪技术参数

参数	范围	*大分辨率	准确度
介质损耗因数（tanδ）（1）	0...100	1×10-5	± 0.1% RD ±1 ×10-5
功率因数	0...1	1×10-5	± 0.1% RD ±5×10-5
电容	0.1 pF	0.01 pF	± 0.02% RD ± 0.05 pF
电感	1000 kH	0.1 mH	± 0.2% RD ± 0.3 mH
测试电压	> 5 V	1 V	± 0.2 % RD ± 1 V
测试电流@输入	10 uA ...300 mA	1 nA	± 0.05% RD ± 0.1 nA
频率	15 .. 1000 Hz	0.01 Hz	± 0.1% RD ± 0.02 Hz
视在功率	1 mVA	0.1 mVA	± 0.5% RD ± 1 mVA
实际功率	1 mW	0.1 mW	± 0.5% RD ± 1 mW
无功功率	1 mVAr	0.1 mVAr	± 0.5% RD ± 1 mvar
测量通道通过光纤连接，通道两个（CN、CX）、USB 接口、不包括外部的电脑。
电压	90 .. 264 伏交流电
容量	50 伏安
频率	50 / 60 赫兹
工作温度	0℃ ~ +55℃
储存温度	-20℃ ~ +70℃
湿度	90% 相对湿度, 非冷凝
机械防护等级	IP50
尺寸（宽 x 深 x 高）	345mm × 360mm × 130mm
重量	7.2 公斤
振动测试	IEC60068-2-64 规范 A1 运输 a1
