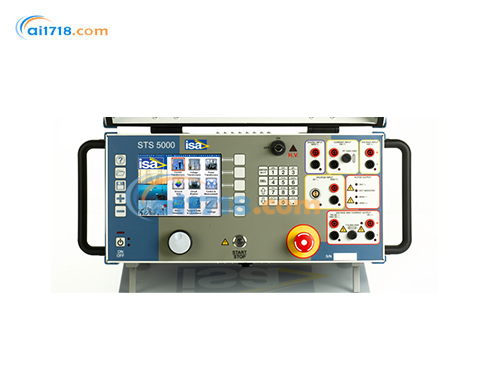

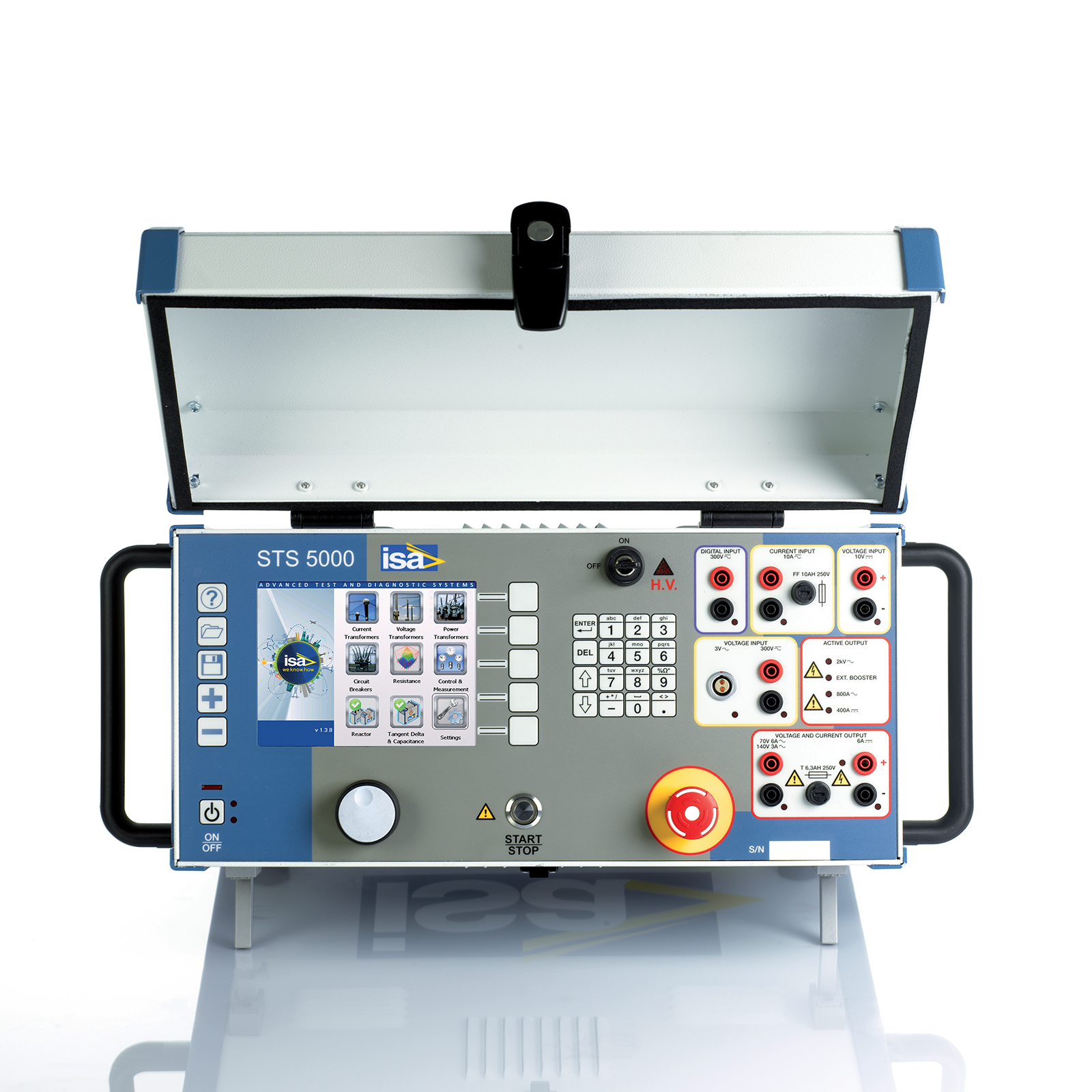

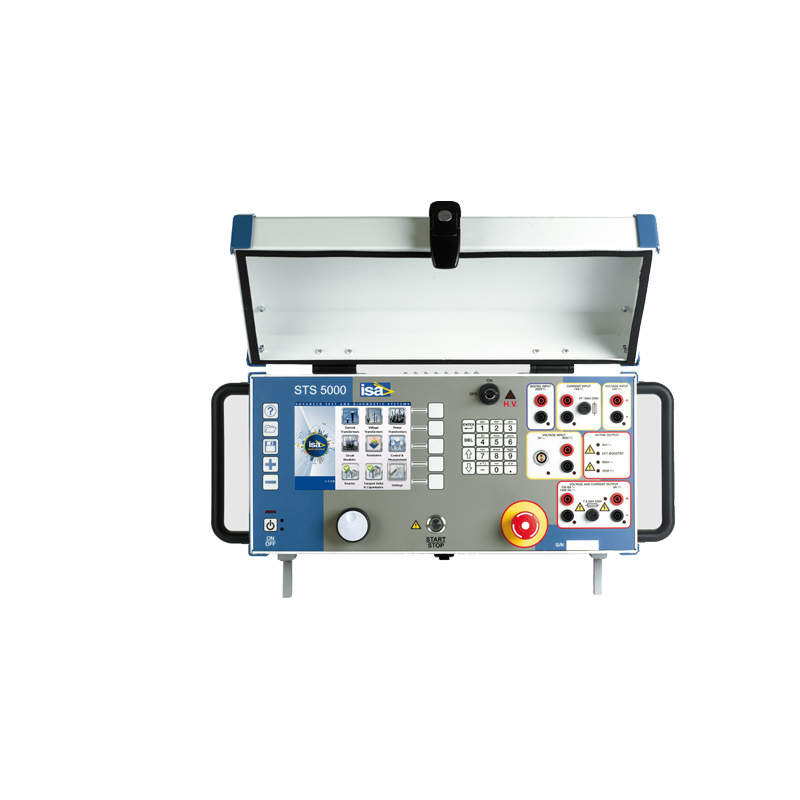

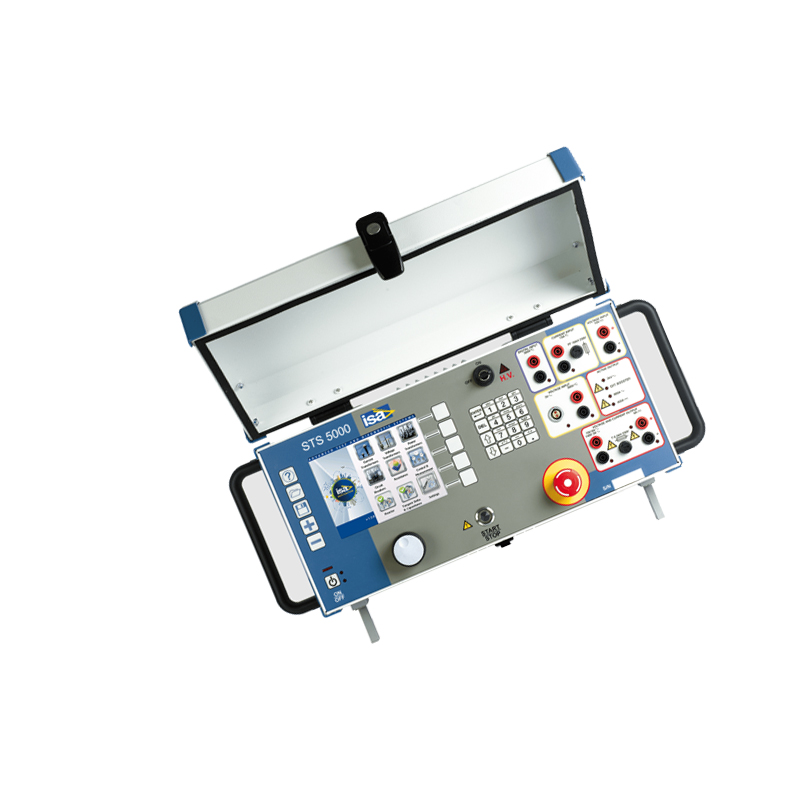

意大利ISA STS 5000一次注入测试系统-爱仪器仪表网

意大利ISA STS 5000一次注入测试系统用于电流，电压和电源变压器的多功能变电站维护和调试测试系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

STS 5000一次注入测试系统产品简介：
•STS 5000一次注入测试系统旨在执行变电站调试中要求的初级测试。
•STS 5000一次注入测试系统允许对CT，VT，PT和接地网进行准确的测试。

STS 5000一次注入测试系统产品特点：
•全自动的
•一次注入测试功能：高达800 A或高达5000 A / 7000 A，带有可选模块BUX 5000
•可变输出频率：15-500 Hz
•使用可选模块TD 5000的功耗因数测试（电压高达12 kV）
•2000 v AC高电位测试
•彩色大屏幕本地控制
•PADS-用于自动测试，评估和报告的电力设备诊断软件
•IEC 61850-9-2通信协议
•电容和损耗角正切测量的专利技术
•USB接口和用于PC连接的以太网接口。
•紧凑轻巧。

应用场景
电流互感器、电压互感器、电力变压器多功能变电站检修与交接试验系统
下表列出可对 CT、VT、PT 及接地网开展的全部试验项目；选配 TD 5000 模块可实现电容 - 介损一体化诊断系统：
全自动测试流程
PADS 电力设备诊断软件：自动试验、数据评估、报告生成
一次升流测试：主机内置*高 800A；选配 BUX 5000 模块*高可达 7000A
支持 IEC 61850-9-2 采样值通信协议
USB、以太网双接口，可连接电脑
输出频率可调：15~500Hz
选配 TD 5000 模块可开展介质损耗因数测试，试验电压*高 12kV
整机紧凑轻量化设计
电容、介损测量采用专利测量技术
内置 2000V 交流耐压试验功能
大屏彩色图形本地操作界面
可对旋转设备（发电机、电动机）开展介损测试

意大利ISA STS 5000一次注入测试系统技术参数

发生器六路输出源内置六路独立输出：交流大电流、交流小电流、直流大电流、直流小电流、交流高压、交流低压；试验程序设定后自动匹配输出幅值；频率可自定义或同步电网（选配电网同步器）；各通道独立使用参数如下：
交流大电流输出（供电 230V 交流）
输出交流电流 (A)	*大输出功率 (VA)	*长持续试验时长 (s)	频率范围 (Hz)
800	4800	25	15~500
600	3780	200	15~500
400	2560	500	15~500
300	1940	900（15 分钟）	15~500
200	1300	>2 小时	15~500
注：频率低于 50Hz、高于 60Hz 时输出幅值衰减；输出接口为双安全大电流插座
测量精度：读数 < 0.1%，量程 < 0.1%；相位误差 < 0.1°
直流大电流输出
输出直流电流 (A)	*大功率 (W)	*长试验时长
400	2600	140s
300	1950	180s（3 分钟）
200	1300	>2 小时
100	6300	远大于 2 小时
接口：双安全大电流插座；精度：读数 < 0.2%，量程 < 0.05%
交流高压输出内部高压电子开关，仅开启高压试验、安全锁打开、按下启动键后闭合；三档电压量程，双高压安全插座测量精度：读数 < 0.05%，量程 < 0.05%；2000V 档相位误差 0.1°
*大输出电压 (V)	输出电流 (A)	输出功率 (VA)	*长持续时长 (s)	频率 (Hz)
2000	1.25	2500	60	15~500
2000	1	2000	130	15~500
2000	0.5	1000	>2 小时	15~500
1000	2.5	2500	60	15~500
1000	2	2000	130	15~500
1000	1	1000	>2 小时	15~500
500	5	2500	60	15~500
500	4	2000	130	15~500
500	2	1000	>2 小时	15~500
主机同步采集高压回路泄漏电流，电流通道精度： 5A 档：读数 < 0.2%，量程 < 0.05%，相位 < 0.1° 0.5A 档：读数 < 0.05%，量程 < 0.05%，相位 < 0.1° 0.05A 档：读数 < 0.1%，量程 < 0.1%，相位 < 0.2° 备注：精度为典型值；供电 110V 时输出功率下降；频率低于 50Hz、高于 200Hz 输出幅值衰减
交流小电流输出大输出电流：6A/3A 交流大输出电压：70V/140V 交流 *大功率：360VA 接口：4mm 安全香蕉插座频率：15~500Hz
直流小电流输出大电流：6A 直流大电压：65V 直流 *大功率：360W 接口：4mm 安全香蕉插座
交流低压输出电压量程：70V/140V 交流 *大功率：420VA 频率：15~500Hz
输出频率通用参数交流输出频率区间：15~500Hz 频率分辨率：10mHz
测量输入通道可外接第三方电源采集电压、电流，三组独立测量通道：交直流电流：高 10A 交流电压：300V 大量程 / 3V 小量程直流电压：高 10V 通道选中前面板 LED 指示灯点亮
测量精度与分辨率
表格
输入通道	量程	测量精度
交流电流	1A/10A	读数 < 0.05%，量程 < 0.05%
直流电流	1A/10A	读数 < 0.03%，量程 < 0.08%
高压交流电压	30V/300V	读数 < 0.05%，量程 < 0.05%
低压交流电压	300mV/3V	读数 < 0.08%，量程 < 0.08%
直流电压	10mV/100mV / 1V/10V	读数 < 0.03%~0.05%，量程 < 0.08%~0.15%
电阻测量精度
测试源	量程	精度
400A 直流大电流源	10μΩ~10mΩ	＜0.5%~0.7%
6A 直流小电流源	100mΩ~10Ω	＜0.2%~0.3%
直流电压表采集	100Ω~20kΩ	＜0.5%~0.6%
彩色显示屏分辨率：640×480 TFT 彩色液晶可视尺寸：132×99mm，带背光通讯接口以太网：电脑联机 USB：U 盘存储外设扩展接口：TD5000、STCS 模块控制；声光报输出；远程启动端子供电电源 100~230V±15%，48~62Hz；大输入电流 16A 整机尺寸重量尺寸：宽 450× 高 400× 深 230mm；重量 29kg
