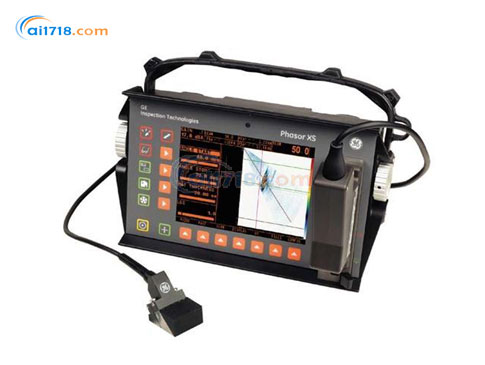

德国KK Phasor系列探伤仪由爱仪器仪表网代理，本产品是超轻设计的探伤仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
产品简介：
•选择使用相控阵模式时，无需更换探头或楔块，*能方便地利用一个探头达到多个角度和聚焦深度
•扇形扫描和*的波束控制显著地提高了探测缺陷和判定缺陷大小的能力
•从一个接触位置，利用一次扫查，便可以覆盖更大的检测区域
•并且可在一个真彩色的扇形显示图上实时观察到各种数据
•与传统的超声检测相比，Phasor XS在提高检测效率和节省检测成本方面都具有明显优势
•Phasor XS 不到4公斤重，继承了广受欢迎的USN60探伤仪的外观、触感和结实的设计
•相控阵的基本操作依靠简单的菜单驱动，二级操作员*能顺利完成
•数据的采集和解析都非常简单，不需要任何复杂的培训
•Phasor XS还可以当常规超声波探伤仪来使用
产品特点：
•超轻设计，不到3.8公斤，真正便携式的相控阵仪器
•符合行业标准的通用探伤仪
•电子控制，可选择波束角度、焦点和尺寸
•一次同时多角度探测
•常规超声和相控阵模式检测转换简单自如
•经过实践证实，外壳结实耐用，适应野外作业
•彩色，实时扇形显示，并带A扫描图选项
•全屏显示，快照图象存储功能，可以把扇形图、A扫描，B扫描
•测量数据和屏幕显示的设置参数全部保留
•通过SD记忆卡传输JPEG图象报告和数据
•电路板内置的延迟逻辑计算器
•配备防污染密封袋，按键控制，操作方便
扇形扫描功能：
•从一个接触位置，利用一次扫查，便可以覆盖更大的检测区域
•相控阵模式中的扇形扫描功能大大提高了检测能力
•Phasor XS能支持多达64晶片的探头，每组发射波束的晶片多达16个
•电路板内置的延迟逻辑计算器能保证对探头快速简便地进行电子控制
先进的测量工具：
•Phasor XS具备完善的测量工具
•两套游标能判定缺陷大小和实际深度
•仪器还可以进行水平方向位置的测量
•易于识别的色彩方案令测量工作更加简便快捷
快速报告：
•使用独特的“冻结”模式功能， JPEG图象，扇形图象
•以及其它视图都可以一键存储，并下载到SDTM记忆卡中
•迅速存储文档和生成报告
多种相控阵探头选择：
•GE检测科技生产各式各样的相控阵探头，与Phasor XS配套
•带“对话”功能的相控阵探头能识别出实际的连接
•自动下载探头信息给Phasor XS探伤仪
•所有常规和相控阵探头的产品目录请到以下网站查找
| 物理参数 | |
| 内存 | 设置文件 |
| 可插拔存储器 | 512 MB SD 卡 |
| 文档格式 | JPEG 每幅图象~80 KB |
| 重量 | 3.8 kg 带电池 |
| 大小 | 282 mm 宽 x 171 mm 高 x 159 mm 深 |
| 电池 | 特制锂离子电池- 356P 配置 |
| 电池寿命 | *低 6 小时 |
| 充电 | 外接充电器 |
| 外接电源 | 通用输入85 - 260 V AC / 50 - 60 Hz |
| 探头连接 |
常规 - 提供00 lemo/ BNC 适配器 相控阵 – 定制 ZIF |
| VGA 输出 | 是 |
| 对话语言 | 中文, 英语, 法语, 德语, 日语, 西班牙语 |
| 屏幕尺寸 | 165 mm (6.5 in.) 对角线 |
| 屏幕分辨率 | VGA 彩色 TFT 640H x 480V pixel |
| 环境测试符合 Mil-Std-810F标准 | |
| 低温保存 | -20℃，72小时。502.4 程序Ⅰ |
| 低温工作 | 0℃，16小时。502.4程序Ⅱ |
| 高温保存 | +70℃，48小时。501.4程序Ⅰ |
| 高温工作 | +55℃，16小时。501.4程序Ⅱ |
| 潮湿高温/湿度（保存） | 10个循环： +65℃降到+30℃，10小时，+30℃升到+65℃，10小时，过渡在两个小时内完成。507.4 |
| 温度振荡 | 3个循环： -20℃升到+70℃，4小时，在 +70℃保持4小时，过渡在5分钟内完成。503.4程序Ⅱ |
| 振动 | 514.5-5程序Ⅰ，附件C， 图6通常曝光：每个轴向1小时 |
| 冲击 | 每轴6个循环。15g，11ms，半正弦波。516.5程序Ⅰ |
| 裸包货物 | 514.5程序Ⅱ |
| 抗坠落标准（运输包装） | 516.5程序Ⅳ，26 drops |
| IP54/IEC529 – 防尘 / 防滴水，按照IEC529标准的IP54等级 | |
| 传统通道 相控阵通道 | ||
| 传统通道 | 相控阵通道 | |
| 脉冲发生器类型 | 尖峰 | 双极性方波 |
| 脉冲重复频率 | 15 -2000Hz | 15-7680Hz |
| 脉冲发生器电压 | 300V*大 | +/-25V到+/-75V (1V步进) |
| 脉冲发生器能量 低，) | 高(可选 | |
| 脉冲发生器上升时间 | <15nsec | <15nsec |
| 阻尼 | 50或 1000 Ohms | |
| 双模式 | 关/开 | |
| 接收器输入电容 | <50pF | |
| 接收器输入阻抗 | 1000 Ohms(双模式) | 220 Ohms |
| *大输入电压 | 40V峰峰值 | 220mV 峰峰值 |
| 带宽/放大器带通 | 0.3到15MHz@-3db | 0.5到10MHz@-3db |
| 频率选择 | 2.0, 2.25, 4.0, 5.0, 10MHz，+低通和高通 | 2.25, 4.0, 5.0MHz+低通和高通 |
| 校正 | 正半波、负半波、全波和射频 | 正半波、负半波、全波和射频 |
| 模拟增益 | 0到110分贝 | 0到40分贝 |
| 数字增益 | 0到50分贝 | |
| 聚焦法则 | 用户选择 – *多128 | |
| 实物探头 | 1到64 | |
| 虚拟探头 | 1到16 | |
| 循环数 | 1到128 | |
| 脉冲发生器宽度（1/2周期） | 40到500nsec | |
| 脉冲发生器延迟 | 0到10.24us | |
| 接收器延迟 | 0到10.24us | |
| 声速 | 1000-16000m/s0.0393 – 0.5905” /μ-sec | 1000-16000m/s0.0393 – 0.5905” /μ-sec |
| 量程 | 5m* | 1m* |
| 显示延迟 | 2.5m | 1m |
| 自动时基标定 | 是 | |
| 抑制 | 0到80% | 0到80% |
| TCG | 15点@ 6dB//μ-sec | 15点@ 6dB//μ-sec |
| 门限 | A门，B门 | A门，B门，IF |
| 门阈值 | 5到95% | 5到95% |
| 门启动 | 0.1mm到2m | 0.1mm到1m |
| 门宽度 | 0.1mm到2m | 0.1mm到1m |
| 门模式 | 关，正，负[关，一致，不一致] | 关，正，负[关，一致，不一致 |
| TOF模式 | 波前，峰值 | 波前，峰值 |
| 扫描类型 | 线性或扇形 | |
| 可选的显示模式 像 | A扫描 | A扫描，B扫描和扇形图 |
| 显示读数 | 振幅，声轨，触发 | 振幅，声轨，触发和峰值 |
| 测量分辨率 | 5 nsec | 5 nsec |
| 显示测量单位 | mm或英寸( 可选) | mm或英寸( 可选) |
-
