意大利ISA CBA 3000断路器分析仪 是高精度断路器综合测试仪，集成线圈驱动、时序采集、微欧电阻测试等功能，多通道可拓展、测量精度高、抗干扰性强，适配各类高低压开关设备的性能检测与试验校验工作。

意大利ISA CBA 3000断路器分析仪 描述
意大利ISA CBA 3000断路器分析仪允许对中压和高压断路器进行断线测试。
测试集测量IEC标准62271-100中定义的断路器运行时间。
CBA3000也是多达6个中断的微欧姆表。它允许测量断路器触点的静态触点电阻(SCRM)和动态触点电阻(DCRM)，即在断路器闭合或打开时断路器触点电阻变化的方式。
这导致检测隐藏的缺陷，否则缺陷是不可能被诊断的。

意大利ISA CBA 3000断路器分析仪主要特点
•更快：只需设置一个连接即可执行自动进行所有可能的断路器测试
•更安全：两侧接地，无任何附加外部模块
•对两侧的GIS断路器进行测试接地（BSG）
•完全可配置
•3个微欧姆表（每个200 A直流输出）*多可执行6次静态和动态接触电阻测量
•三相*跳闸测量
•16或24个完全用户可配置的主/PIR和辅助输入触点
•2、4或6个打开/关闭线圈命令
•3个模拟线性/旋转传感器和3个数字传感器用于行程/速度分析的传感器输入
•8个模拟输入测量，包括电池电压、电机电流、压力传感器和许多其他的
•*小电压脱扣线圈测试，全自动
•屏幕控制和测试结果评估
•适用于测试执行的TDMS软件，结果分析、存档和测试报告
•标准测试计划库可与测试集

其他信息

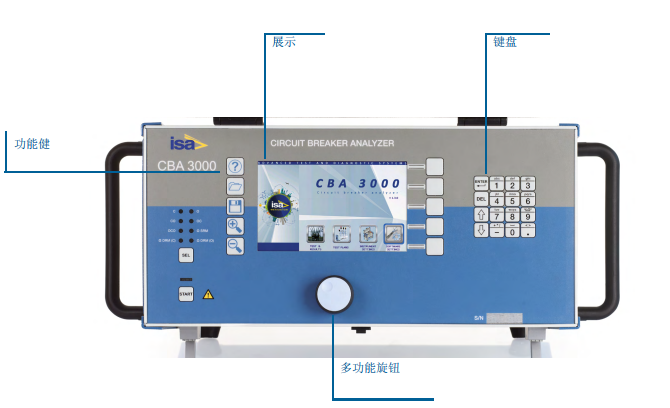

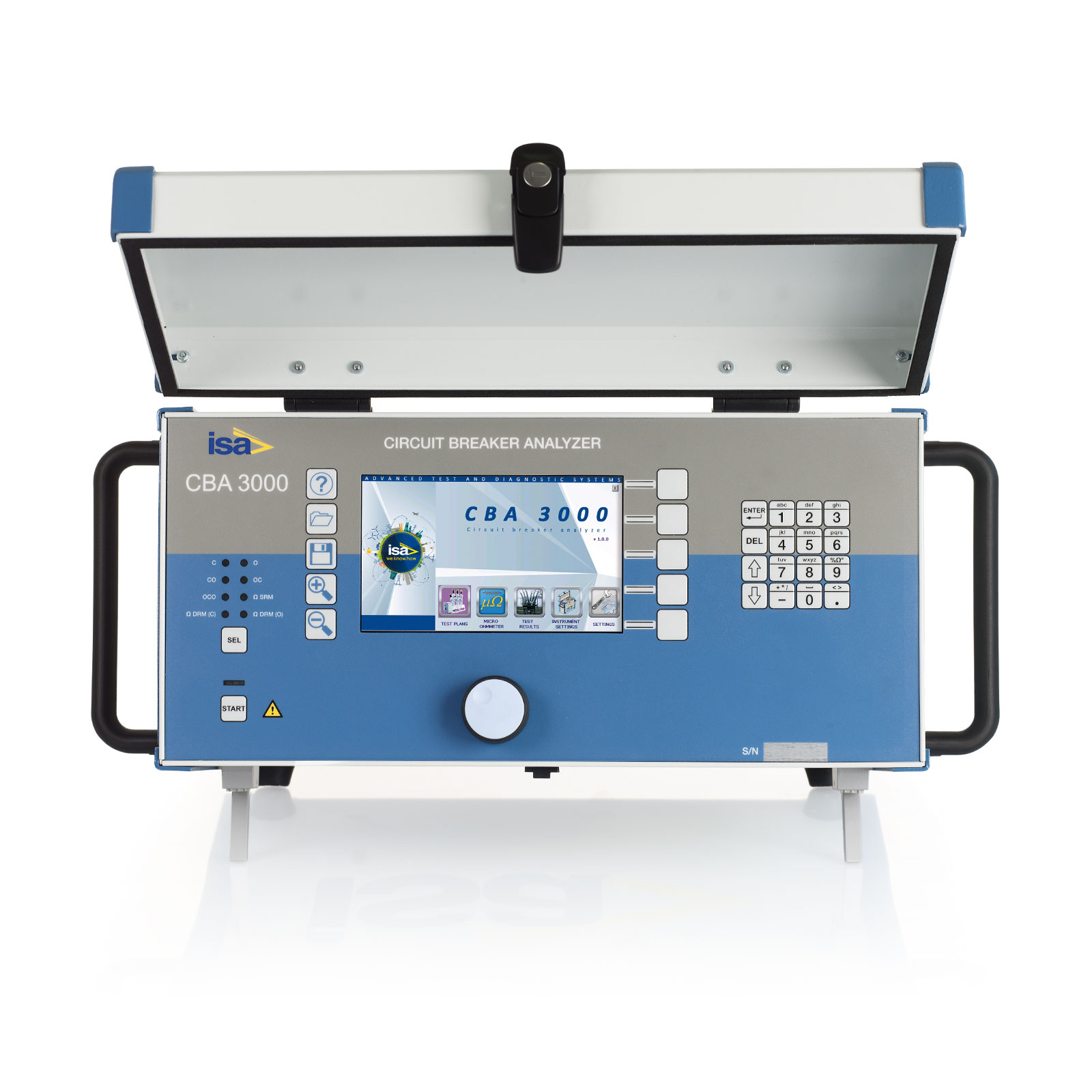

意大利ISA CBA 3000断路器分析仪测试集控制：通过大的7英寸彩色显示器。这样，*可以选择测试计划、执行所有测试、分析结果、放大和缩小图表。
许多功能键和小键盘，加上选择编码器，可以完全控制测试集。
提供了与PC进行通信的USB和以太网接口。能够将结果直接传输到一个USB笔驱动器。巨大的录制能力：超过256兆节（通常是1000个结果）。

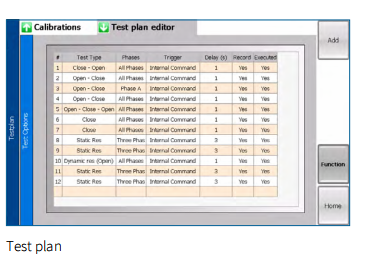

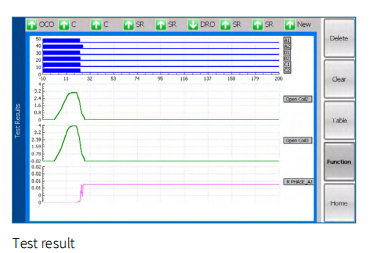

意大利ISA CBA 3000断路器分析仪所有可能的测试计划都是可编程的。测试计划编辑器可用，测试集还提供了测试计划库。所选的测试计划包括在断路器上必须执行的所有操作：正时、行程、电机电流和静态和动态触点电阻测试。

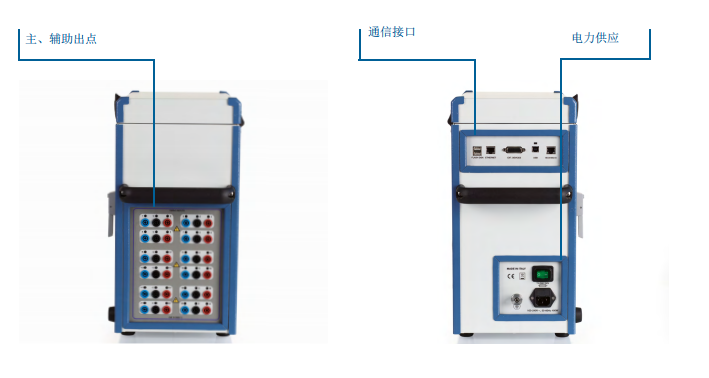

意大利ISA CBA 3000断路器分析仪16个接触输入（可选24个）完全可配置。每个触点可编程为主断路器触点/Pir（预插入电阻器）或辅助触点。这样，*可以验证每个阶段*多有8个中断的断路器。如果触点被编程为主点，则提供它的时间延迟测量以及预插入电阻的值（可选）。

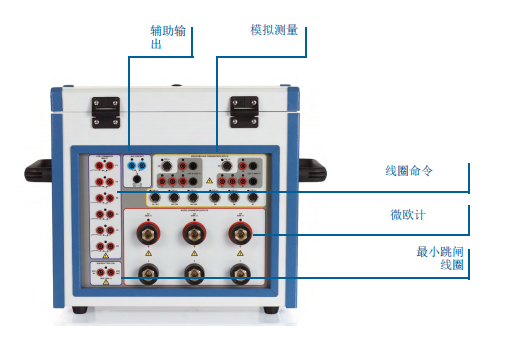

意大利ISA CBA 3000断路器分析仪有两个、四个或六个线圈（打开/关闭）命令，以便独立控制每个阶段（打开或关闭）。可以使用三个不同的电流范围来测量每个电路的线圈电流。

意大利ISA CBA 3000断路器分析仪*多有三个微欧表，配备高达200A（每个）的大电流发电机，以便同时对断路器触点进行多达6次静态和动态电阻测量。

意大利ISA CBA 3000断路器分析仪两侧接地安全试验：CBA3000可对断路器进行两侧接地试验(BSG)，即使断路器两端均连接接地，也可测量主触点正时，以提高安全性。

八个模拟输入测量电路，完全可配置。每个输入都可以配置为：
通用的交流或直流模拟输入，高达300V的交流电(或420V的直流峰值)，用于测量备用电池或电机电源。
用于用传感器进行运动分析的低压测量。
压力传感器的低压测量值。
带电压输出的电流夹的极低电压测量。
针对微欧姆表功能的极低电压测量。
用于其他用途的通用电压输入

一个辅助继电器输出，可编程。
可选的内部热敏打印机，58mm纸宽。
可选的*低电压跳闸线圈模块，以验证不足电压时线圈命令电路的功能。
包括TDMS软件测试套件。TDMS允许执行测试、分析测试结果、添加注释、保存到数据库中、创建测试报告以及创建、存储和召回测试计划。
CBA3000被安置在一个可运输的铝箱，并提供了一个盖子和把手的方便运输。

应用场景

本设备适用于高低压断路器、开关设备的全场景检测，可用于开关设备厂家出厂质检、变电站及工矿企业电气设备交接验收、定期预防性试验。可*完成分合闸时序、触头电阻、线圈驱动等参数测试，也适配设备大修后性能校验、故障排查，同时满足电力科研、教学试验的高精度测试需求。

意大利ISA CBA 3000断路器分析仪技术参数

类别	参数项	规格参数
线圈驱动回路	回路数量	2/4/6 路可选
	驱动类型	电子驱动，时序控制精度高
	输出耐压	直流大 300V / 交流大 300V
	输出电流	直流 60A / 交流 42A
	延时控制精度	延时值 0.025% ±20μs
	线圈电流测量量程	3A/10A/60A 满量程，用户切换
	线圈电流精度	读数 0.1% ± 量程 0.1%
	隔离特性	各路输出相互隔离、对地隔离
时序触头采集通道	通道数量	标配 16 路（可选 24 路），每 2 路一组，共 8 组（可选 12 组）
	隔离特性	各组通道电气隔离
	通道自定义	可自定义为主触头 / 预插入电阻触头 / 辅助触头，屏幕实时显示分合状态
	主触头 / 预插入电阻测量	支持主触头、预插入电阻触头时序同步测量
	预插入电阻量程	30Ω ~ 10kΩ
	预插入电阻精度（选配）	读数 ±2% ± 量程 0.1%；电阻＜10Ω 判定触头闭合
	触头测试电压 / 电流	24V / 100mA
	辅助触头 - 干接点	测试电压 24V，电流 5mA
	辅助触头 - 湿接点电压阈值	15V/77V，或 5V 步进自定义（预插入电阻选配功能）
	辅助触头 - 输入阻抗	＞150kΩ / ＞500kΩ（预插入电阻选配）
	辅助继电器输出	1 路无源输出；阻性负载：交流 300V/8A/2400VA，直流 300V/8A/50W
时序采集性能	采样率	10Hz ~ 100kHz 可调
	时间分辨率	0.01ms ~ 100ms
	1s 量程精度	±0.02ms ± 读数 0.01%（100kHz 采样）
	2s 量程精度	±0.02ms ± 读数 0.01%（50kHz 采样）
	4s 量程精度	±0.05ms ± 读数 0.01%（20kHz 采样）
	10s 量程精度	±0.1ms ± 读数 0.01%（10kHz 采样）
	20s 量程精度	±0.2ms ± 读数 0.01%（5kHz 采样）
	40s 量程精度	±0.5ms ± 读数 0.01%（2kHz 采样）
	100s 量程精度	±1ms ± 读数 0.01%（1kHz 采样）
模拟量采集通道（8 路全自定义）	采样精度	16 位
	三档量程	300V 交流（420V 直流峰值）、10V 直流、1V 直流
	1V 档精度	读数 ±0.2% ± 量程 0.2%
	10V 档精度	读数 ±0.1% ± 量程 0.01%
	420V 高压档精度	读数 ±0.5% ± 量程 0.1%
	输入阻抗	＞600kΩ
	*大采样率	100kHz
	独立隔离中性点	4 路
	通道分组	3 路一组 ×2 组（位移传感器、微欧计信号）+ 2 路独立（电机电流、线圈供电监测）
	传感器供电	+5V/30mA；可选 + 12V 输出，传感器*小电阻 170Ω
	中性点间绝缘耐压	1kV 交流
数字位移传感器输入	*大接入数量	3 路同时接入
	*大输入频率	50kHz
	接口标准	RS422
	传感器脉冲上限	5000 脉冲 / 转
	接线方式	共用模拟量多芯接口接线
微欧计回路电阻模块	微欧计数量	3 台独立大电流微欧计
	单台*大输出电流	200A 直流
	电流档位	200A / 150A / 100A / 50A / 25A
	电阻测量量程	250μΩ、1mΩ、10mΩ、50mΩ、500mΩ
	*小分辨率	0.1μΩ
	250μΩ/1mΩ 精度	读数 0.2% ± 量程 0.2%
	10/50/500mΩ 精度	读数 0.3% ± 量程 0.3%
	*大测试电压	5V
	同步测量能力	6 组触头静态 / 动态电阻同步测量
整机通用参数 - 供电	交流供电	85~265V，47~63Hz
	直流供电	120~350V
	*大输入电流	100V 交流 3.6A / 200V 交流 1.8A
	整机功耗	360VA
整机通用参数 - 机箱	机箱材质	铝合金机箱，翻盖防护盖 + 双侧提手
	外形尺寸	407×450×230mm
	整机重量	15kg
整机通用参数 - 显示与存储	显示屏	7 英寸彩色液晶，分辨率 800×480，可视区域 152×92mm
	本地存储容量	256MB，约 1000 组试验数据
	测试方案存储	可保存 / 调用 256 套自定义测试方案
	通讯接口	以太网、USB；支持 U 盘导出
执行标准	电磁兼容	2014/30/EU，EN61326-1:2013
	低压指令	2014/35/EU，CEI EN61010-1:2010
	输入输出防护等级	IP2X（IEC69529）
	工作温度	-10℃ ~ +55℃
	存储温度	-20℃ ~ +70℃
	相对湿度	5%~95%，无凝露
	振动耐受	IEC 68-2-6（10~150Hz，20m/s²）
	冲击耐受	IEC 68-2-27（15g，11ms，半正弦冲击）
标准标配配件	标配清单	电源线、操作手册、以太网网线、USB 数据线、4 米黄绿接地电缆（1mm²，鳄鱼夹端头）、备用保险丝、TDMS 测试管理软件
标准线缆套件 - 每相 2 断口	配置	3 套主触头线缆 + 2 根 3 芯硅胶护套辅助触头线（15 米）+ 2 根 4 芯分合闸线圈控制线（15 米）
标准线缆套件 - 每相 4 断口	配置	6 套主触头线缆 + 2 根 3 芯硅胶护套辅助触头线（15 米）+ 2 根 4 芯分合闸线圈控制线（15 米）
标准线缆套件 - 单台微欧计	配置	1 套电压测量线 + 2 套大电流输出线，线缆长度 15 米
标准线缆套件 - 三台微欧计（BSG）	配置	3 套电压测量线 + 6 套大电流输出线，线缆长度 15 米
两端接地（BSG）测试	功能	断路器两端全部接地时仍可*测量分合闸时序
	配套线缆	12 根 5 米加长测试线，一端鳄鱼夹、一端微欧计专用接头，配套收纳箱
	*大线缆延伸长度	20 米
