意大利ISA CBA 1000断路器诊断系统产品简介

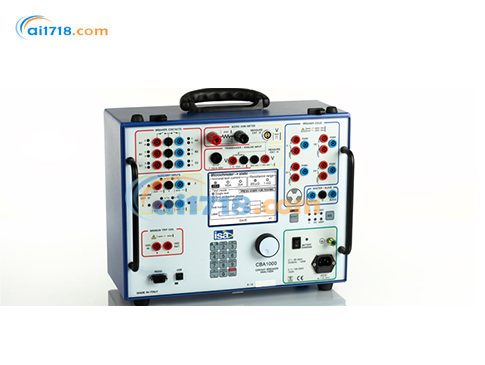

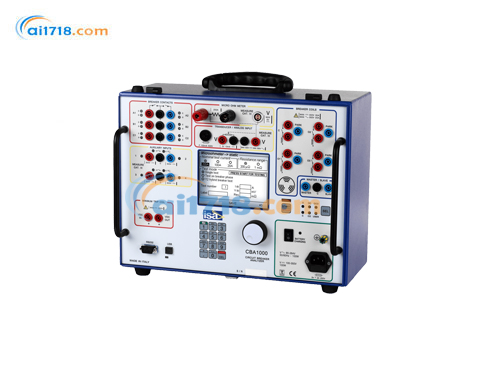

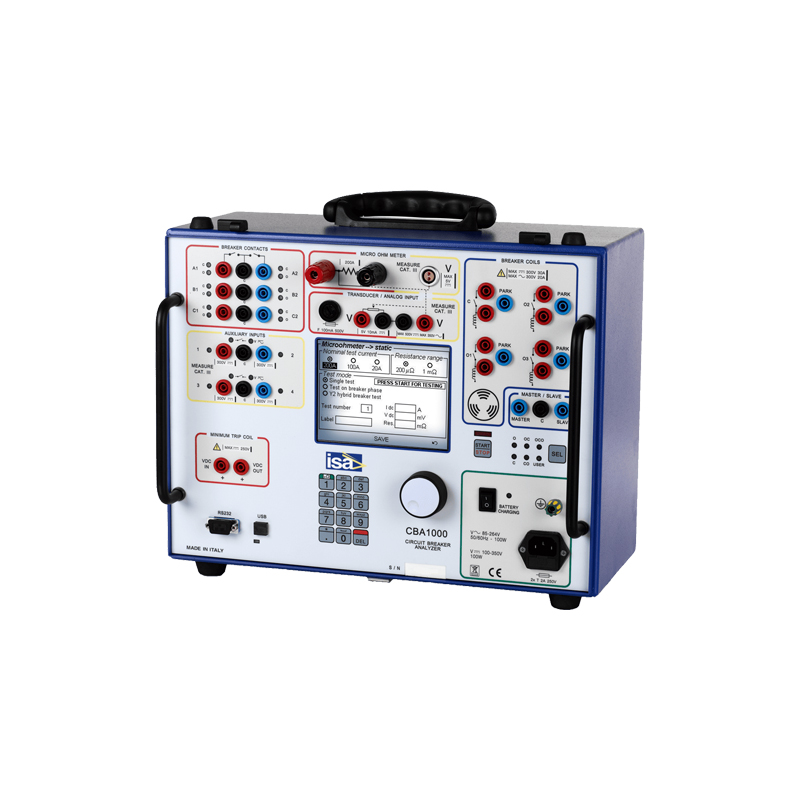

CBA 1000 是一款便携、紧凑、坚固的一体化设备，可完成断路器全套试验。它集成高精度时间特性与行程速度分析模块，内置 200A 纯直流微欧计，支持静态、动态回路电阻测试。
本机可脱离电脑独立工作，配备大尺寸图形显示屏；配套 TDMS 分析软件，可完成试验数据解析、自动生成检测报告，同时支持提前预设测试方案。TDMS 是一套功能完备的测试与数据管理软件，兼容 ISA 全系列测试仪器。
CBA 1000 整机电路经过专项优化，可在超高压 / 高压 / 中压变电站、发电厂等强电磁干扰环境下稳定、安全运行。

产品核心亮点
断路器机械特性时间测试仪
内置 200A 微欧计
16 路时间采集通道
*多可控制 4 组分 / 合闸线圈
行程、速度分析功能

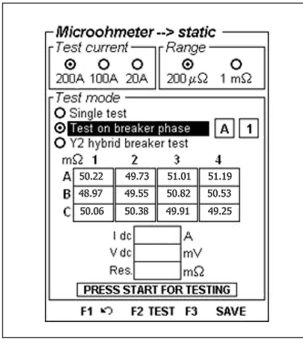

静态、动态回路电阻测量
适用于超高压、高压、中压断路器
单机独立运行，无需外接电脑
高亮阳光下可视大屏图形显示器
本机直接完成数据分析与结果判定
内置存储：可存 250 组测试数据、64 套预设测试方案
交叉同步触发：*多 4 台 CBA1000 同步联动
TDMS 配套软件：测试执行、数据分析、报告生成

应用场景
ISA CBA1000 断路器分析仪适配超高压、高压、中压各类断路器检测，广泛用于变电站、发电厂设备投产调试与日常运维检修。设备可独立完成分合闸时序、线圈特性、动静触头回路电阻、行程速度及*低动作电压全项试验，搭配 TDMS 软件实现数据归档对比，适配现场强电磁干扰工况，满足电网设备预防性试验与故障溯源需求。

意大利ISA CBA 1000断路器诊断系统技术参数

参数类别	参数项目	技术指标
线圈驱动模块	输出回路	标准 2 路（1 分闸 + 1 合闸）；可选 4 路（3 分闸 + 1 合闸）
	驱动类型	电子驱动，*时序控制
	驱动输出规格	*大直流 300V、直流 30A
	动作时间精度	延迟值的 0.025% ± 50 微秒
	线圈电流采集	每通道独立采集，波形本机显示
	线圈电流量程	2.5A、10A、25A 满量程，用户可选
	4 线圈选配版	支持单相 / 多相同步分闸模式
	线圈电流测量精度	读数的 0.5% ± 量程的 0.1%
	通道隔离	各输出通道电气隔离
主触头采集输入	触头通道	6 路主触头（每相 2 断口）+ 6 路电阻触头（每相 2 断口）
	电阻触头测量量程	20Ω ~ 10kΩ
	触头测试电压 / 电流	测试电压 24V；主触头测试电流 50mA
	通道隔离	各组输入通道相互电气隔离
辅助事件输入	辅助信号通道	4 路，分为 2 组、每组 2 路
辅助事件输入	适配触点类型	无源干触点（24V）/ 有源湿触点（20~300V）；测试电流 2mA
采样与时间测量	采样速率	20kHz、10kHz、5kHz、2kHz、1kHz、500Hz、200Hz、100Hz、50Hz、20Hz，用户自定义选择
	时间测量精度	20kHz 采样下：读数的 0.025% ± 50 微秒
	*大记录时长	1000 秒
模拟量采集通道	通道总数	4 路（可选扩展至 6 路）
	专用通道（线圈电流）	2 路（可选 4 路）：分、合闸线圈电流采集
	专用通道（回路电阻）	1 路：静态 / 动态回路电阻测量；输入量程 ±5V
	通用通道	1 路：行程、速度、站用蓄电池电压等；量程可选 ±5V / ±50V / ±500V
	通道隔离	所有模拟输入通道整机隔离
	采集分辨率	16 位
可编程操作序列	操作模式	支持自定义分合闸流程：分闸、合闸、分 - 合、合 - 分、分 - 合 - 分
静态 / 动态回路电阻测量（选配）	直流测试电流	200A、100A、20A 三档可选
	电阻量程	200μΩ、1mΩ、10mΩ、100mΩ，用户自选
	全量程分辨率	1μΩ
	测量精度	读数的 1% ± 量程的 0.2%
*低分闸电压测试（选配）	用途	校验断路器*低动作电压阈值、电压跌落延时
	规格选项	大 250V / 大 70V 两种
	输出*大电流	250V 款 4A；70V 款 10A
	电压调节范围	高可达额定大值的 50%
打印机（选配）	内置热敏打印机	纸宽 58mm
打印机（选配）	外置热敏打印机	精工 DPV-414，纸宽 112mm
操作与显示	操作控制	本机触控操作：图形显示屏 + 按键 + 功能旋钮，无需电脑控制
操作与显示	显示屏	高亮阳光下可视大尺寸图形屏，可视区域 122×92mm；波形 + 表格双显示；自带缩放、光标测量功能
通讯与存储	电脑通讯接口	USB、RS232 串口
通讯与存储	存储容量	128MB，约可存储 250 组完整试验数据
TDMS 软件	软件定位	测试数据管理软件，服务于投运、运维全流程

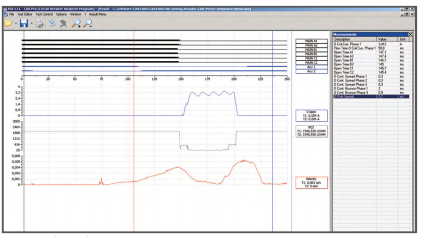

TDMS 软件	核心功能	电脑端远程操控、下发测试方案、读取试验数据、波形叠加比对、双光标测量、波形缩放、行程 / 速度 / 加速度分析
整机特性	供电方式	交流市电、直流电源、内置充电电池三用
	市电供电	交流 85~265V，50/60Hz；直流 100~350V
	内置电池	镍氢电池
	机箱	铝合金材质，翻盖防护盖 + 便携提手
	外形尺寸	宽 400mm × 深 300mm × 高 240mm
	重量	基础主机 10kg；加装 200A 微欧模块 11kg
