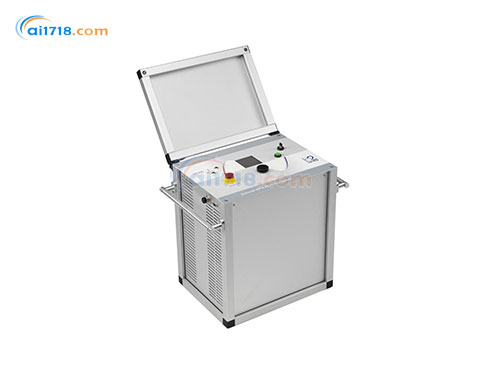

•性能-用1μF @ 0,1Hz @ 44kVrms HVA60用双重的功率，而体积和重量却没有加大。
•干性系统—HVA60检测装置是干性检测系统 — 不含有加注油的组件。这意味着维护工作量少，设计结构紧凑，重量轻，在运行时间上没有限制。
•安全性—HVA60带有两个彼此独立的接地设备（电子和机械放电）和一个12 kV回授保护系统，对操作员和仪器起到保护作用。
•连接性—HVA60在工作现场不需要外部计算机。所有检测结果都可以在检测之后用USB下载，然后用PC作进一步的分析和创建报告。
•牢固耐用的HV连接器—HVA60通过牢固耐用的HV连接器可以使用不同的HV检测长度，并可以快速更换电缆，或者简化升级为诊断系统的连接工作。
•纯正弦波电压(不受负载影响)
•输出电流40 mA*大。
•检测能力高达10 μF
•不受限制的连续工作循环
•电缆检测根据：
CENELEC HD 620/621,IEEE
400.2-2004,
IEC60502-2:2014
•可编程检测序列
•PC软件 “b2 Control Center” 包括有多种不同的报告功能
•可用部分放电升级诊断和Tan Delta诊断系统(可选项)
•12kV瞬变保护 (50 Hz)
•双放电设备 (DDD®),两个内置自动放电设备
•容易更换的HV电缆
•输出电压实时示波器显示
•击穿电压和负载检测(R 和 C)
•电压和电流RMS数字测量。
•真空瓶检测
•电缆绝缘护套缺陷定位 (和接地缺陷定位器连用) (不属供货内容)
应用场景
适用于 35kV 及以下 XLPE、PILC 中压电缆交接与运维试验，可现场耐压、护套故障定位，兼容开关柜与真空瓶测试，适配风电场、光伏电站等严苛工况。
•部分放电带有内置Tan Delta诊断系统PDTD60-2
供货内容
•HVA60检测设备•PC软件-b2 ControlCenter
•HV电缆5m
•电线和接地线
•USB盘
•使用手册
输入电压
190 – 240 V, 50/60 Hz, 3 kVA
输出电压
正弦波
44 kV rms, 62 kV peak
DC
± 0 – 60 kV
方波
0 - 60 kV
*度
± 1 %
分辨率
0.1 kV
输出电流
0 – 40 mA (分辨率 1 µA) | 精度：±1%
阻抗范围
0.1 MΩ….5 GΩ
输出频率
0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率
输出负载
1.0 μF @ 0.1 Hz @ 44 kV rms
2 μF @ 0.05 Hz @ 44 kV rms
5.0 μF @ 0.02 Hz @ 44 kV rms
10.0 μF *大 容抗！1
护套测试
U高达
10 kV
动作电流
0.1 mA – 5.0 mA
外护套故障定位
U高达
10 kV
脉冲/周期
1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
输出模式
AC (VLF) 对称和在整个范围内不受负载影响，
DC (正极或者负极), Burn-/Fault Condition或者
Fault Trip Mode, 绝缘护套检测
安全
50 Hz 12 kV 回授保护 / 双放电设备 (内部)
存储
保存50个检测记录 | USB几乎没有限制
测量内容
电压及电流（真有效值和/或峰值），电容，
电阻，时间，闪络电压
高压电缆
5 m带MC触点和夹线钳
软件
“b2 Control Center” (包括在内)
电脑接口
RS232
标准
USB
闪存盘
尺寸L x W x H.
长 450 x 宽 340 x 高 520 mm
重量
57 kg
环境要求
存放：-25°C 到 + 70°C
运行：-10°C 到 + 50°C
湿度：5-85% 无凝结
-
