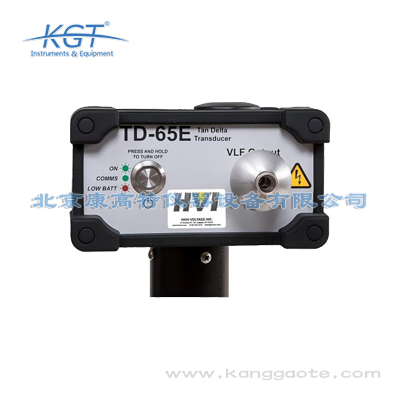

美国美高测HVI TD-65E超低频耐压电缆诊断测试仪-爱仪器仪表网

美国美高测HVI TD-65E超低频耐压电缆诊断测试仪适用于额定电压至35kV电缆的介质损耗角正切电桥诊断测试。现在热卖中，如需购买，可通过ai1718的客服热线联系我们!

美国美高测HVI TD-65E超低频耐压电缆诊断测试仪产品概述

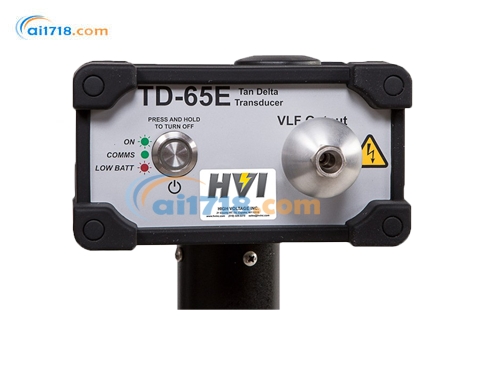

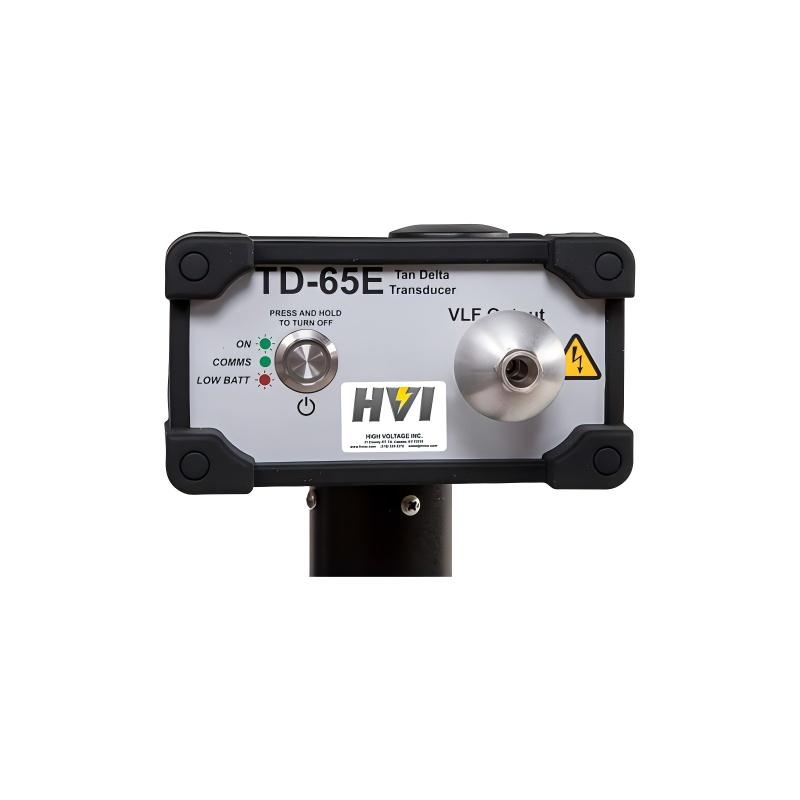

TD-65E 介质损耗角正切电桥（Tan Delta Bridge）专为与 VLF-34E 或 VLF-65E 设备无线通信（基于 XBee 协议）而设计，构成完整的电缆诊断系统。该系统提供无线通信、数据采集及报告生成（通过配套的 E-Link PC 软件）等高端功能，可依据 IEEE 400、IEEE 400.2、IEEE 433、DIN VDE 0276、CENELEC HD620 S1、NEETRAC CDFI 等国际标准，对 5-35kV 主电缆进行介质损耗角正切（Tan δ，又称损耗因数或损耗角）测试。

TD-65E超低频耐压电缆诊断测试仪产品特点：
1. 功能集成与无线通信
系统兼容性：与 VLF-34E 或 VLF-65E 甚低频耐压设备无线联动（基于 XBee 802.15.4 协议），构成完整电缆诊断系统。
无线操作：支持约 30 英尺（9 米）范围内的远程控制与数据传输，提升现场测试灵活性。
2. 高精度诊断测试
多参数测量：
电压：1-65kVp（46kV 有效值），±1% 精度，0.1kV 分辨率。
电流：0-150mAp（106mA 有效值），±1% 精度，1μA 分辨率。
介质损耗角正切（Tan δ）：0.1Hz-0.01Hz 频率范围，5nF-10μF 电容负载，精度达 1.0×10⁻⁴，分辨率 1.0×10⁻⁵。
非破坏性测试：通过逐步升压并监控数据，避免因绝缘严重劣化导致电缆击穿。
3. 标准化与兼容性
多标准支持：符合 IEEE 400、IEEE 400.2、IEEE 433、DIN VDE 0276、CENELEC HD620 S1 等国际标准。
绝缘类型覆盖：适用于 PE/XLPE、未识别填充绝缘（EPR）、矿物填充绝缘（EPR）等多种电缆类型。
4. 智能数据分析
E-Link 软件：提供远程控制、数据采集及报告生成功能，支持 Tan δ 稳定性、Tip Up（介损增量）及平均介损值的量化分析。
状态评估阈值：基于 IEEE 400.2-2013 标准，自动判断电缆绝缘状态（无行动、建议分析、需立即处理）。
5. 便携与扩展设计
分体式结构：TD 传感器（含三脚架）仅 7 磅（3.2kg），携带箱总重 40 磅（18.14kg），便于现场运输。
附件兼容性：标配多种输出电缆及测试工具（如环形互感器、铝球电极），适配不同型号 VLF 设备。
6. 安全与可靠性
CE 认证：符合欧盟安全与电磁兼容标准。
ISO 9001 认证：HVI 公司生产，确保产品质量一致性。
7. 应用场景
预防性维护：检测电缆绝缘老化、污染或水树缺陷。
故障诊断：结合耐压测试定位绝缘薄弱点。
验收测试：验证新电缆绝缘性能是否符合标准。

测试原理：
介质损耗角正切测试是一种非破坏性诊断方法，用于评估中高压屏蔽电缆绝缘的老化程度。测试结果可反映绝缘层的污染、损伤或水树老化情况。测试通过离线方式在断电电缆上进行，使用甚低频（0.1Hz）耐压设备提供测试电压，同时电桥记录测试数据。通过逐步升压并监控读数，可避免因绝缘严重劣化导致的电缆击穿风险。

TD-65E超低频耐压电缆诊断测试仪适用范围
额定电压至 35kV 的电缆诊断测试

美国美高测HVI TD-65E超低频耐压电缆诊断测试仪技术参数

型号	TD-65E
输入电源	需两节碱性 “D” 型电池 – 支持四节可充电 “D” 型电池（不含）
测量范围	- 电压：1-65kVp（46kV 有效值），±1% 精度，0.1kV 分辨率 - 电流：0-150mAp（106mA 有效值），±1% 精度，1μA 分辨率 - 介质损耗角正切：0.1Hz-0.01Hz，5nF-10μF，1.0×10⁻⁴精度，1.0×10⁻⁵分辨率
PC 接口	XBee 802.15.4（无线，约 30 英尺 / 9 米范围）
PC 软件	E-Link 远程控制与报告生成软件
互连电缆	- 88-5061：20 英尺 / 6.1 米输出电缆（适配 VLF-34E） - 81-5220：20 英尺 / 6.1 米输出电缆（适配 VLF-65E S/N 1000-1285） - 88-514：20 英尺 / 6.1 米输出电缆（适配 VLF-65E S/N 1286 及以上）
标配附件	- 10 英尺 / 3 米 TD 输出引线（带红色香蕉插头） - 20 英尺 / 6.1 米黄绿测试引线 - 2 英寸 / 51mm×5 英寸 / 127mm 环形互感器 - 1.5 英寸 / 38mm 铝球（带香蕉插座）
尺寸	- TD 传感器（带三脚架）：7 英寸 / 152mm×8 英寸 / 203mm×18 英寸 / 457mm - 携带箱：22.5 英寸 / 572mm×15 英寸 / 381mm×11.75 英寸 / 298mm
重量	- TD 传感器（带三脚架）：7 磅 / 3.2kg - 携带箱及配件包：40 磅 / 18.14kg

电缆绝缘状态评估标准（基于 IEEE 400.2-2013）

条件评估	无卤聚乙烯基绝缘（PE、XLPE、WTRXLPE）	未识别填充绝缘（EPR）	矿物填充绝缘（EPR）
评估指标	标准偏差（稳定性）	介损增量（Tip Up）	平均介损值（@U₀）
无行动要求	标准偏差 < 0.05	介损增量 < 5	平均介损 < 4
建议进一步分析	标准偏差 0.05-0.5	介损增量 5-80	平均介损 4-50
需立即行动	标准偏差 > 0.5	介损增量 > 80	平均介损 > 50
