HVI VLF-140CMF超低频耐压电缆测试仪专为高达 110kV 的电缆系统的耐压和诊断测试而设计，可搭配可选的介质损耗角正切（Tan Delta）或局部放电测试设备，用于电缆的诊断检测,现在热卖中，如需购买，可通过ai1718的客服热线联系我们!

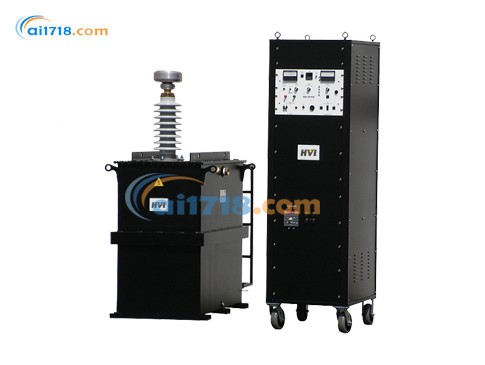

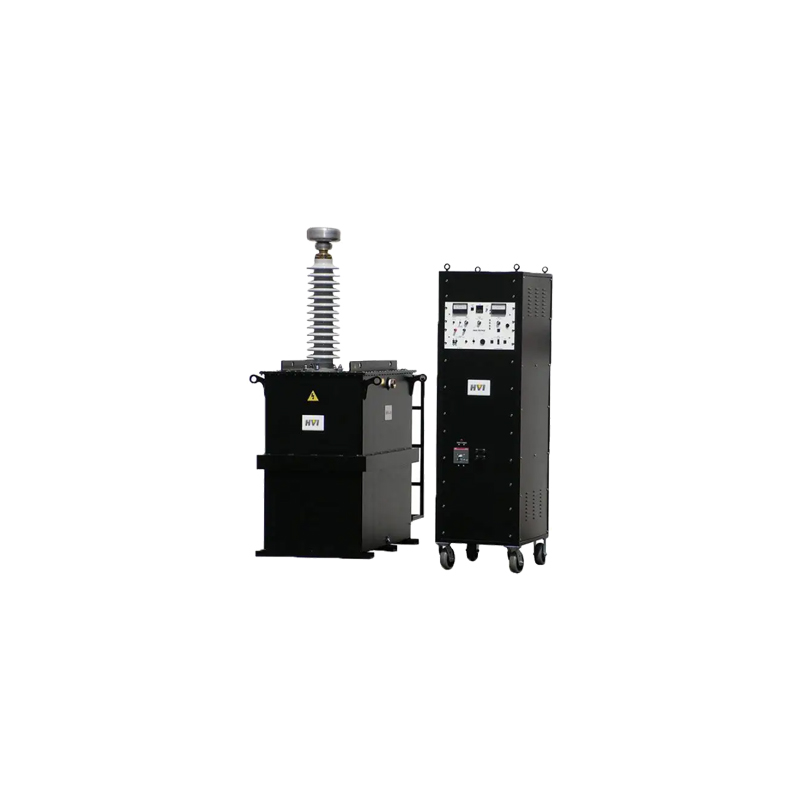

美高测HVI VLF-140CMF超低频耐压电缆测试仪产品简介
美国 HVI 原装 VLF-140CMF 超低频耐压测试仪，符合 IEEE400.2 标准，适配 35kV 及以下电缆，*高输出 140kV 峰值，三档变频，*长可测 24km 线缆。分体便携、连续运行，可选配介损、局放模块，用于电缆验收、运维诊断，CE 及 ISO 认证，现货*，选购可联系 ai1718 客服。
产品特点
高压大功率输出：0~140kV 峰值正弦输出、额定 100mA，三档固定频率 0.1/0.05/0.02Hz，0.02Hz *高 7.5μF 带载，可测*长 21km 超长高压电缆，适配 115kV 及以下电缆耐压试验。
双工作模式：标配耐压 + 电缆烧穿寻障双档位，故障电缆可灼烧击穿定位隐患，搭配零启动联锁、外部安全联锁，初级 120% 额定值过载防护，使用安全可靠。
分体式结构：控制单元与高压油箱分体布局，可拖车、平板多种转运方式，美国原厂制造，通过 CE、ISO9001 认证，连续工作制可长时间不间断加压试验。
应用场景
高压电缆交接试验：69kV、115kV 等级新敷设电力电缆竣工耐压验收，遵照 IEEE400.2 标准开展相对地耐压测试。
电缆运维预防性试验：电网变电站出线、长距离架空 / 地埋高压电缆年度检修耐压筛查。
电缆故障排查：故障电缆采用烧穿模式击穿缺陷点，定位隐性绝缘破损故障。
精密绝缘诊断：作为试验电压源，配合局放、介损仪器，开展 110kV 电缆离线绝缘状态精密诊断。
美高测HVI VLF-140CMF超低频耐压电缆测试仪规格参数
| 输入 | 230V，峰值 80A，50/60Hz（单相） |
|---|---|
| 输出 | 正弦波，0 - 140kVac 峰值，100mA，套管输出 |
| 负载电容 | 0.1Hz 时 [具体数值缺失]μF，0.02Hz 时 [具体数值缺失] 微法 |
| 工作模式 | 连续 |
| 测量与控制 |
电压表：0 - 140kVac 峰值，模拟式（3.5 英寸显示屏） 电流表：0 - 200mA ac，模拟式（3.5 英寸显示屏） 电容表：0 - 6 微法 固定初级过载保护，为初级额定值的 120% 带零启动互锁的开关控制 三个固定工作频率：0.1/0.05/0.02Hz 灼烧 / 耐压操作模式开关 数字式保压定时器 自动归零 外部互锁 |
| 尺寸 |
高压箱：60 英寸宽 ×37 英寸深 ×[高度数值缺失] 英寸高（1524mm×940mm×[高度公制数值缺失] mm） 控制单元：24 英寸宽 ×30 英寸深 ×62 英寸高（610mm×762mm×1575mm） |
| 重量 |
控制单元：约 750 磅（341 千克） 高压箱：约 [重量数值缺失] 磅（1 [单位疑似有误，推测应为 kg] 千克） |
|
|
|
IEEE Std. 400.2 - 2023
| 电缆系统额定值（相间，kV） | 波形 | 安装（相对地） | 验收（相对地） | 维护（相对地）（见注释 2） |
|
|
|
|---|---|---|---|---|---|---|---|
| [kV RMS] | [kV PEAK] | [kV RMS] | [kV PEAK] | [kV RMS] | [kV PEAK] |
|
|
| 5 | 正弦波 | 9 | 13 | 10 | 14 | 7 | 10 |
| 11 | 正弦波 | 11 | 16 | 13 | 18 | 10 | 14 |
| 15 | 正弦波 | 19 | 27 | 21 | 30 | 16 | 22 |
| 20 | 正弦波 | 24（注释 3） | 34（注释 3） | 26 | 37 | 20 | 28 |
| 25 | 正弦波 | 29（注释 3） | 41（注释 3） | 32 | 45 | 24（注释 3） | 34（注释 3） |
| 28 | 正弦波 | 32 | 45 | 36（注释 3） | 51（注释 3） | 27 | 38 |
| 30 | 正弦波 | 34 | 48 | 38 | 54 | 29（注释 3） | 41 |
| 35 | 正弦波 | 39 | 55 | 44 | 62 | 33 | 47 |
| 46 | 正弦波 | 51 | 72 | 57 | 81 | 43 | 61 |
| 69 | 正弦波 | 75 | 106 | 84 | 119 | 63 | 89 |
| 115 | 正弦波 | 150（注释 4） | 212（注释 4） | 168（注释 4） | 238（注释 4） | 126（注释 4） | 178（注释 4） |
| 138 | 正弦波 | 176（注释 4） | 198（注释 4） | 140（注释 4） | 198（注释 4） | 105（注释 4） | 148（注释 4） |
-
