美国 Fluke 434 II 电能质量分析仪，可完成电能记录与能耗损失测算，能够量化电能质量不佳带来的能耗成本。支持谐波、三相不平衡、电压波动检测，依照 EN50160 标准监测多项电能指标，自带柔性电流探头，自动趋势记录与长期数据存储，配套分析软件生成检测报告，适合工业配电故障排查、预防性维护与负载容量评估。

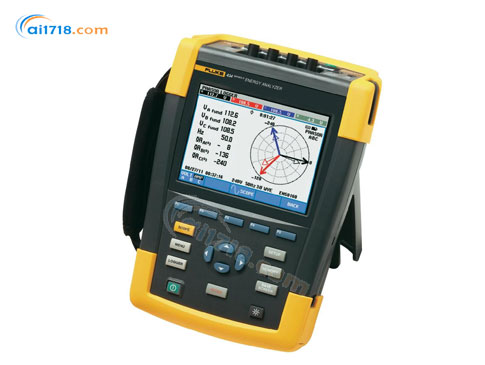

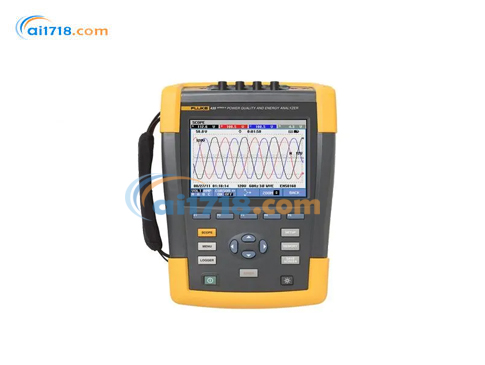

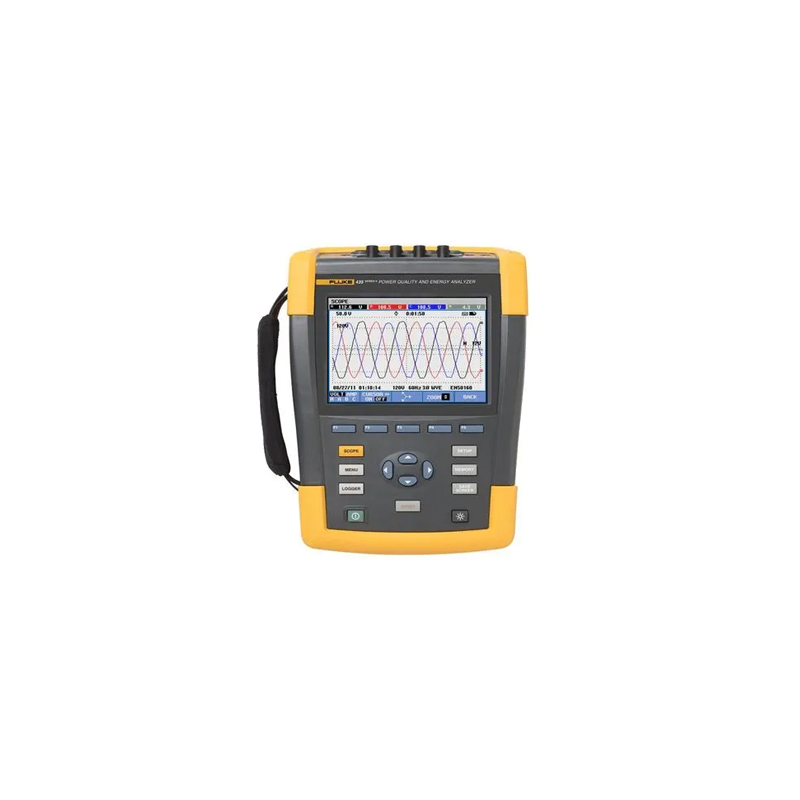

美国Fluke 434 II电能质量分析仪产品简介：
•Fluke 434 II 电能量分析仪是记录电能的理想工具
•通过利用新的电能量损失分析器功能，Fluke 434 II 系列可计算因电能质量差造成的电能量浪费和成本损失
•电能成本计算功能可让您发现您的工厂*浪费电能的方面，以便确定潜在的节能方案
•选择基本的电能质量测量工具，您*拥有了一个强大的故障排除工具
•电能量货币化 – 计算因电能质量差而产生的财务成本
•电能量评估 – 量化判断节能设备安装前后能耗的改善情况
•一线故障排除 – 快速诊断屏显问题以恢复在线运行状态
•预防性维护 – 在电能质量问题引起停机前进行监测和预测
•长期分析 – 发现难以察觉的问题或间歇性问题
•负载研究 – 增加负载前验证电气系统的容量

产品特点：
•电能量损失分析器: 通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化，以确定电能损失造成的财务成本
•实时故障排除: 使用光标和缩放工具分析趋势
•业内*高安全级别: 进户线额定使用 600 V CAT IV/1000 V CAT III
•测量所有三相和中性线: 内置 4 个柔性电流探头，增强的细柔性设计以适合*紧密的位置
•自动趋势分析: 每次测量都会自动记录，无需进行任何设置
•系统监测器: 根据 EN50160 电能质量标准，在一个屏幕上显示 10 个电能质量参数
•记录仪功能: 可配置任何测试条件，可按用户定义的间隔记录*多 600 个参数
•查看图形和生成报告: 附带分析软件
•电池寿命: 锂离子电池组每次充电可运行 7 小时
•统一电能分析
•自动趋势分析 - 快速查看趋势

•系统监测器－易于按照 EN50160 来检查性能

应用场景

广泛适用于工业配电系统日常运维场景，可*排查谐波、电压波动、三相不平衡等电能质量问题，量化能耗损失与经济成本。支持厂区节能改造前后能耗对比评估，可完成电气系统负载容量核验、长期电能数据监测，捕捉间歇性电力隐患，适配工厂预防性维护、电力故障排查及节能方案优化等工作。

美国 Fluke 434 II 电能质量分析仪技术参数

	模式	量程	分辨率	精度
Vrms（交流 + 直流）	434-II	1 V 至 1000 V 相电压	0.1 V	± 0.5% 额定电压****
Vpk		1 Vpk 至 1400 Vpk	1 V	5% 额定电压
电压峰值因数 (CF)		1.0 > 2.8	0.01	± 5 %
Vrms½	434-II	1 V 至 1000 V 相电压	0.1 V	± 1% 额定电压
Vrms½	434-II		0.1 V	± 0.2% 额定电压
Vfund	434-II	1 V 至 1000 V 相电压	0.1 V	± 0.5% 额定电压
电流峰值因数 (CF)		1 至 10	0.01	± 5 %
Hz	Fluke 434 @ 50 Hz 额定	42.50 Hz 至 57.50 Hz	0.01 Hz	± 0.01 Hz
Hz	Fluke 434 @ 60 Hz 额定	51.00 Hz 至 69.00 Hz	0.01 Hz	± 0.01 Hz
瓦特（VA，var）	i430-Flex	*大 6000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
瓦特（VA，var）	1 mV/A	*大 2000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
功率因数 (Cos j/DPF)		0 至 1	0.001	± 0.1% @ 额定负载状态
kWh（kVAh，kvarh）	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 个计数点
能量损失	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 位数不含线电阻精度
谐波次数 (n)		直流，1 至 50 次分组: 谐波分组，根据 IEC 61000-4-7 而定
间谐波次数 (n)		关闭，1 至 50 次分组: 谐波和间谐波子组，根据 IEC 61000-4-7 而定
电压 (V)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1 %
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	*	0.0 至 1000 V	0.1 V	± 5% *
	THD	0.0 % 至 100 %	0.10%	± 2.5 %
电流 (A)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1%
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	*	0.0 至 600 A	0.1 A	± 5% ± 5 个计数点
	THD	0.0 % 至 100 %	0.10%	± 2.5 %
功率	%f 或 %r	0.0 % 至 100 %	0.10%	± n x 2%
	*	取决于电流钳变比和额定电压	—	± 5% ± n x 2 % ± 10 个计数点
	THD	0.0 % 至 100 %	0.10%	± 5 %
相角		-360° 至 +0°	1°	± n x 1°
Plt、Pst、Pst、 Pinst		0.00 至 20.00	0.01	± 5 %
电压	%	0.0 % 至 20.0 %	0.10%	± 0.1 %
电流	%	0.0 % 至 20.0 %	0.10%	± 1 %
信号频率		60 Hz 至 3000 Hz	0.1 Hz
相对 V%		0 % 至 100 %	0.10%	± 0.4 %
* V3s		0.0 V 至 1000 V	0.1 V	± 5 % 额定电压

Fluke 434 II

三相电能量分析仪
内含附件：
BC430 电源适配器
国际插头适配器一套
BP290（单节锂离子电池），28Wh（8 小时或更长时间）
TLS430 测试导线和鳄鱼夹套件
WC100 彩色编码夹和地区性标记贴纸
i430flex-TF，24 inch (61 cm) 长，数量 4 个
8 GB SD 卡
PowerLog CD（包括 PDF 格式的操作员手册）
USB 线缆 A-Bmini
C1740 软包

GPS430	GPS430 时间同步模块
AC285	SureGrip™ 鳄鱼夹
C435	C430 滚动硬盒
BC430	BC430 线路电压适配器/电池充电器
BP290	Fluke 190 II 系列专用 2400 mAh 锂电池
BP291	Fluke 190 II 系列专用 4800 mAh 高容量锂电池
EBC290	外部电池充电器，从仪器外部给 BP290 或 BC291 充电
90i-610s	90i-610s 1A 至 600A 交/直流电流探头
i1000s	交流电电流探头
i30s	AC/DC 电流钳表
i400s	交流电电流钳表
i5sPQ3	i5sPQ3、5 A 交流电流钳表、3 件装
HH290	ScopeMeter 190 II 系列专用挂钩
TLS430	Fluke TLS430 – 测试线和鳄鱼夹（4 个黑色和 1 个绿色）
WC100	WC100 色标本地化套件
