瑞士HAEFELY MIDAS micro 2883 紧凑型介质损耗测试仪，整机仅 25kg，搭载*高 12kV 高压输出，可*测量 tanδ、功率因数与电容，凭借数字滤波技术在复杂电磁环境下依旧测量稳定。配备 7 英寸触控屏与多重高压安全防护，适配变压器、套管、互感器、电容器等电力绝缘设备现场绝缘诊断，可存储导出数据，搭配专用软件完成离线解析。

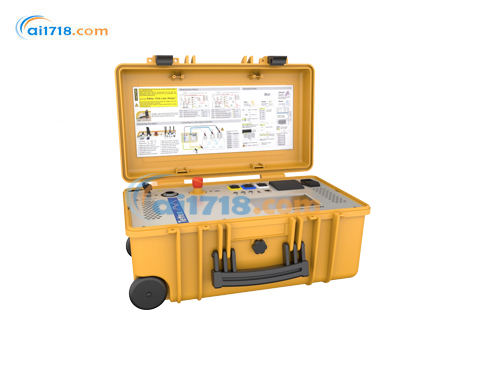

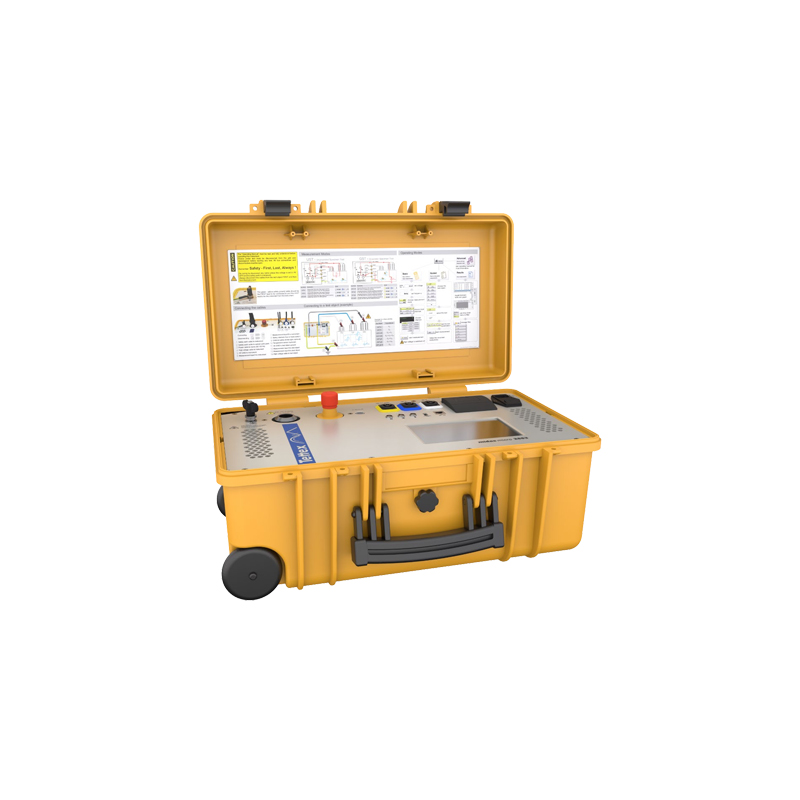

瑞士HAEFELY MIDAS micro 2883 紧凑型介质损耗测试仪 产品简介
MIDAS micro 2883 是目前市面上体积*小、结构*紧凑的绝缘诊断成套设备。整机仅重 25 千克（55 磅），一体式机箱设计，是现场及厂区开展介质损耗 / 功率因数（tanδ）与电容测试的理想设备。
设备采用前沿电子架构、先进数字滤波技术与精密运算算法，即便在恶劣电磁环境下，测量结果依旧高度稳定。
产品特点
内置*高 12kV 高压源，测量介质损耗因数 tanδ、功率因数 cosφ；输出频率 15~400Hz，支持手动、自动序列测试模式
一体式紧凑型机箱，整机重量仅 25kg（55 磅）
测量精度：电容 0.3%，介质损耗 tanδ 可达 1×10⁻⁴
7 英寸彩色触摸屏，操作便捷直观
三种运行模式：基础模式、向导模式、*模式
多重安全防护：联锁装置、急停按钮、整机自检、高压接地实时监测
应用范围
电力变压器、配电变压器、互感器、液体绝缘介质
套管、电容器、断路器、避雷器
供货标准配置
MIDAS micro 2883 主机，加固带脚轮机箱
耐磨转运包，内含：
20 米（65 英尺）高压测试电缆，带测试夹
3 根 20 米（65 英尺）屏蔽测量电缆，带测试夹
高压接地电缆，带接地夹
2 个线缆收线盘
10 米（32 英尺）手持安全联锁开关
2 根带线缆微型测试夹
3 支 4mm 套管抽头转接接头
扩展测试夹
操作手册
附带测试数据的出厂校准证书
选配附件与升级模块
| 型号 | 名称说明 |
|---|---|
| 2883/SAFE | 磁吸式安全频闪*示灯，可吸附于变压器油箱，高压带电时视觉告* |
| 2883/FS | 脚踏式联锁开关，替代标配手持开关 |
| 288x/TEMP2 | 磁吸式表面温度探头，线缆长 10 米 |
| 288x/TEMP | 激光红外非接触温湿度检测仪，测量油箱（油）温度、环境温湿度 |
| 2883/WE2 | 质保延长至 2 年（标准质保 1 年） |
| 2883/WE3 | 质保延长至 3 年（标准质保 1 年） |
| MIDAS Office | 离线数据分析软件，可自定义测试流程 |
| 2883/HOOK | 高压连接挂钩，替代标配测试夹 |
| 2883/HCB | 柔性绑带套件，用于热环试验或泄漏电流屏蔽 |
| 2883/ALB | 标准电容转接线缆（雷莫 3 转 BNC 接口），适配 Tettex 3370 NK 型标准电容 |
| 6835 | 液体绝缘介质现场测试油杯，*高耐压 10kV |
瑞士HAEFELY MIDAS micro 2883 紧凑型介质损耗测试仪技术参数
| 输入输出参数 | ||
| 项目 | 参数 | |
|---|---|---|
| 输出电压 | 25~12000V 有效值（45~70Hz 工况） | |
| 5kV 下输出频率 | 15~400Hz（输出电压≤5kV） | |
| 输出电流 | 180mA 有效值 | |
| 被测样品*大电容 | 50Hz、12kV 工况下*高 47nF；60Hz、12kV 工况下*高 39nF | |
| 测量回路电流 | ≤180mA 有效值 | |
| 内置参考标准 | 100pF 标准电容，tanδ＜0.00001 | |
| 温度系数＜0.01%/K，电容年漂移＜0.01% | ||
| 测量性能 | ||
| 测量项目 | 分辨率 | 精度指标 |
| 介质损耗因数 / 功率因数 tanδ/cosφ | 0.0001 | 50~60Hz：±0.5% 读数 ±0.0001 |
| ±0.5% 读数 ±0.01% | ||
| 电容 | 0.01pF | ±0.3% 读数 ±0.3pF |
| 测试电压 | 1V | ±0.3% 读数 ±1V |
| 测试电流 | 0.1μA | ±0.3% 读数 ±1μA |
| 有功 / 视在 / 无功功率 | 0.1mW、mVA、mVAR | ±0.8% 读数 ±1mW/mVA/mVAR |
| 品质因数 QF | 0.0001 | ±0.5% 读数 ±0.0001 |
| 控制单元与通讯接口 | ||
| 项目 | 参数 | |
| 显示屏 | 7 英寸 TFT 彩色触摸屏，分辨率 800×480 | |
| 通讯接口 | USB2.0（U 盘存储）、以太网、内置热敏打印机 | |
| 数据存储格式 | XML、CSV | |
| 安全配置 | 接地开路检测、蜂鸣告*；手持安全开关、可选脚踏开关；机身内置告*指示灯、外接可选*示灯 | |
| 记录存储参数 | 介质损耗 tanδ、20℃校正 tanδ、介质损耗百分比、20℃校正损耗百分比 | |
| 功率因数 cosφ、20℃校正功率因数、功率因数百分比、20℃校正功率因数百分比 | ||
| 被测电容 Cx、被测电阻 Rx、被测电感 Lx、品质因数 QF | ||
| 测试电压有效值、测试电流、参考电流、相位角、有功 / 无功 / 视在功率 | ||
| 测试频率、市电频率、干扰频率、信噪比、绝缘温度、温度修正系数 | ||
| 电流实部、电流虚部、环境温湿度、接线模式、测试时间日期、备注信息 | ||
| 环境、机械与供电参数 | ||
| 项目 | 规格 | |
| 工作环境温度 | -10~50℃（14~122℉） | |
| 存储温度 | -20~70℃（-4~158℉） | |
| 环境湿度 | 5%~95% 相对湿度，无凝露 | |
| 整机外形尺寸（宽 × 深 × 高） | 54.6×34.7×24.7 厘米（21.5×13.66×9.72 英寸） | |
| 重量 | 主机单机箱：24.9kg（55 磅） | |
| 线缆配件包：16.2kg（35.7 磅） | ||
| 供电规格 | —— | |
-
