瑞士HAEFELY ONYX 16/30 独立 ESD 静电放电发生器分为 16kV、30kV 两款机型，无需外接主机，搭载人体工学机身与触控屏，支持市电、电池双供电。可自行更换 RC 网络模块，具备高压自动泄压、整机自检、自定义快捷按键功能，适配 IEC、汽车、*、航空等多项 ESD 测试标准，可远程操控生成检测报告，便捷完成各类电子产品静电抗扰度测试。

瑞士HAEFELY ONYX 16/30 独立 ESD 静电放电发生器产品简介

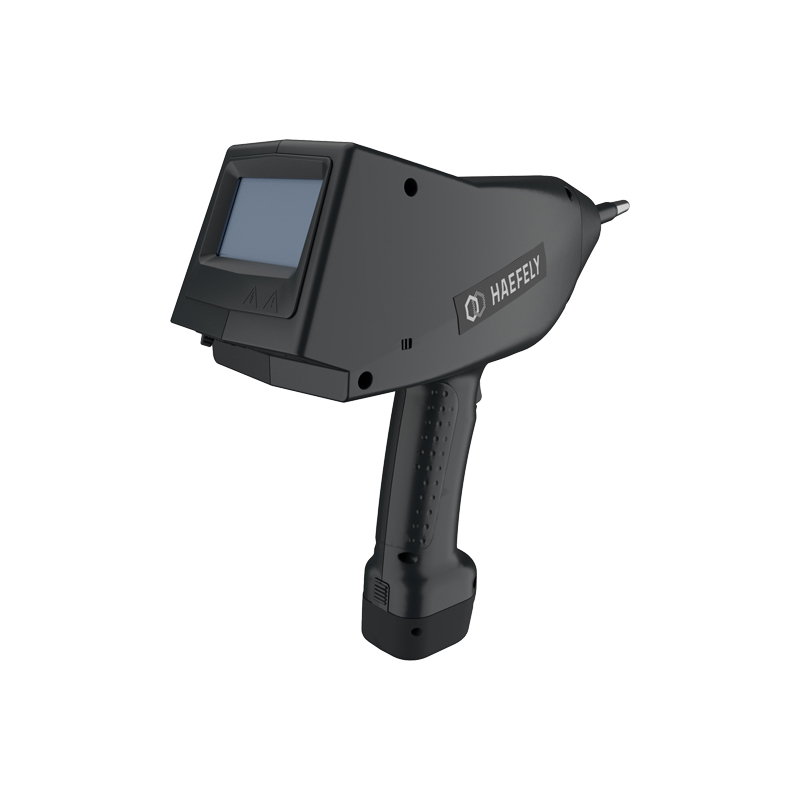

ONYX 是一款*级静电放电（ESD）模拟器，分为 16 千伏与 30 千伏两个型号。它是人体工学设计*优的静电放电测试枪，无需配套外置主机控制器，支持电池供电与市电供电两种模式。
设备搭载操作简易的触摸屏、符合人体工学的整机造型、可更换模块化 RC 网络、多语言操作界面、远程控制软件、内置 LED 照明，同时集成温湿度显示功能，可在各类测试场地顺畅使用。
ONYX 内部集成泄放电阻，并联于高压电源输出端。该设计可确保每次向被测设备（EUT）完成放电脉冲注入后，或操作人员关闭静电枪时，高压电源能够完全泄放残余高压（自动泄压）。
集成在扳机按键上的智能功能键，支持用户自定义多种操作功能，包含极性切换、LED 灯开关、计数器清零、电压升降调节等。
设备搭载独有的自检程序，可校验整机所有核心部件工作状态，保障每一次测试数据*、结果可靠。

产品特性
用户自定义智能功能键
触摸屏人机交互界面
内置各标准预设测试程序
多语言操作界面
支持自定义、存储、调取测试方案
一体式人体工学整机设计（无外置主机），可选配 ONYX 平衡支架
自动极性切换
用户可自行更换 RC 放电网络模块
配套远程控制软件
电池 / 市电双供电模式，超长续航

产品优势
高度灵活，单台设备即可满足多项测试规范，性价比极高
一键简易操作，屏幕菜单逻辑清晰，上手零门槛
市面*无需外置主机的 30kV 人体工学静电枪；选配平衡支架可减轻操作人员疲劳，避免重复性劳损
单台 ONYX 即可完成各类通用标准及定制化专项测试
可连接电脑远程控制设备，数秒内自动生成测试报告、采集测试数据
无市电环境也可开展测试，无需等待电池充电即可持续作业

应用领域
可完全合规 / 预合规测试覆盖下述全部标准：
IEC/EN 61000-4-2 第三版（2025）
IEC/EN 61326
IEC/EN 61000-6-1 & -6-2
IEC 61340-3-1
IEC/EN 60601-1
ISO 10605
GMW 3097
福特汽车标准 AB/AC
ANSI C63.16
标致雪铁龙 PSA B21 7110
ISO 14304
ITU-T K.20
美*标 MIL-STD-331 /-464 /-883 /-1512 /-1514 /-1541 /-1542
航空标准 RTCA/DO-160
JEDEC 22-A114
通信标准 GR-78-CORE、GR-1089-CORE

及其他各类行业标准

ONYX 标准成套配置

型号	设备名称	物料编号
ONYX 16	16kV 静电放电模拟器	2499980
ONYX 30	30kV 静电放电模拟器	2499982

标配附件清单
设备便携收纳箱
接触放电测试探头
空气放电测试探头
2 组可充电电池包
接地电缆
充电器（含各国标准转换插头）
IEC 61000-4-2 标准 150pF/330Ω RC 模块
快速使用指南、光盘版操作手册、设备校准证书

瑞士HAEFELY ONYX 16/30 独立 ESD 静电放电发生器规格参数

参数项	ONYX 16	ONYX 30
空气放电电压范围	1 ~ 16 千伏	1 ~ 30 千伏
接触放电电压范围	1 ~ 16 千伏	1 ~ 30 千伏
放电重复频率	单次 / 0.1/0.2/0.5/1/2/5/10/20 赫兹	同左
放电计数范围	1 ~ 9999 次	同左
默认 RC 放电网络	150pF / 330Ω	同左
整机尺寸（宽 × 高 × 深）	290 × 270 × 110 毫米	同左
电压调节精度	100 伏步进	同左
放电极性	正极、负极自动切换	同左
工作模式	单次放电、连续放电	同左
电池续航时长	＞16 小时	同左
整机功耗	17 伏安	同左
整机重量	1.7 千克	同左
