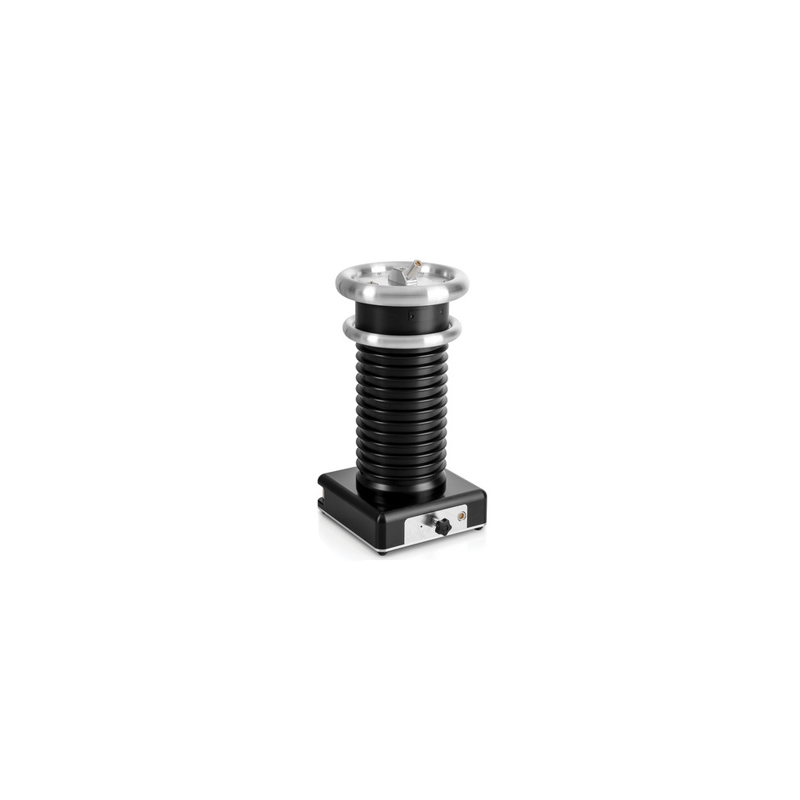

奥地利b2 PDTD68 局部放电诊断系统峰值电压 68kV，同步完成局放与介质损耗检测，定位精度 1%、分辨率 0.1pC，满足 IEC 60270、IEEE 400.2 规范，搭配 b2 Suite 软件自动分析出报告，内置大容量电池，适配*长 100km 中压电缆、海上风电等现场预防性诊断。
奥地利b2 PDTD68 局部放电诊断系统产品简介
为让电力电缆诊断工作简便高效，我司研发了 PDTD68 便携式中压电缆综合诊断设备。单台仪器可输出恒定频率正弦测试电压，同步开展高灵敏度局部放电（PD）与介质损耗因数（Tan Delta/TD）检测。设备专为配套 HVA 系列超低频（VLF）耐压试验装置设计。
产品特点
一体化便携设备，可同步完成局部放电、介质损耗双项检测，大幅缩短试验时长
*高 68kV 正弦超低频输出，适配*长 100km 中压电缆，定位精度达线缆总长 1%
高灵敏度检测，局放分辨率 0.1pC，内置高压滤波，抗现场电磁干扰能力强
双供电方案，内置大容量电池 + USB-C 外接供电，野外无市电场景也可作业
符合 IEC 60270、IEEE 400.2 国际标准，配套分析软件自动生成检测报告
整机轻量化搭配全套配套线缆、校准工具，带滚轮运输箱，海上、户外均可使用
应用场景
PDTD68 超低频诊断系统主要面向各类中压电力电缆开展预防性试验与故障诊断，广泛适用于城市配网电缆、工业厂区电缆、海上风电海底电缆等长度*高 100km 的线缆检测作业。设备便携易搬运，支持现场无外接电源独立工作，可同步开展局部放电缺陷定位与介质损耗老化评估，既能在电缆投运前完成出厂 / 交接耐压诊断，也可用于在运电缆定期巡检、绝缘老化判定、故障点位*查找；整机布线简单、带电气隔离光纤传输，适配变电站、工地、离岸海上平台等复杂电磁环境，依托标准化测试流程与*测量数据，为电缆绝缘状态评估、隐患排查提供可靠依据。
标准供货清单
| PDTD68 超低频诊断系统 标配附件 | 数量 | 物料编号 |
| ---- | ---- |
| 整机主机 | 1 台 | SH5060 |
| 10pC～10nC 局放校准仪 PDC1 | 1 套 | GH5728 |
| PDC 校准仪配套配件 | 1 套 | * |
| PDTD 高压测试线（被测端局放，0.85 米，MC14 接头） | 1 根 | GH0550 |
| PDTD 高压测试线（被测端局放，1.6 米，MC14 接头） | 1 根 | GH0551 |
| 两分体式电晕球，*小绝缘间隙 10mm | 2 件 | KMD0081 |
| 45° 环形端子 MC 插座 B14AR-N | 1 个 | KES0105 |
| 直型环形端子 MC 插座 B14AR-N | 1 个 | KES0209 |
| 德恩品牌 6-16mm² 地线夹，配 M8 蝶形螺丝 | 1 个 | KES0274 |
| 16mm² 扁平接地线，2 米，MC14/M8 接头 | 1 根 | GH0690 |
| 16mm² 扁平接地线，5 米，MC14 / 接地夹 | 1 根 | GH1010 |
| M10 规格 35mm 电晕球隔离支柱 | 2 件 | KES0387 |
| MC14 公母头局放阻抗模块，3.9kΩ | 1 个 | GH0581 |
| USB 光纤转换器 USB-FOC-RS232，3 米 | 1 根 | GH0624 |
| PDTD68 双路光纤通讯线缆，10 米 | 1 根 | GH0943 |
| PDTD68 通讯主机 | 1 台 | GH5942 |
| USB-C 数据线，1 米 | 1 根 | KEK0219 |
| 9V 方块备用电池 | 2 块 | M0026 |
| 预装 b2 Suite v2 软件及全套 PDTD 设备文档 U 盘 | 1 个 | GZD5005 |
| 多语言版 b2 PD/TD 系列设备安全操作手册 | 1 份 | DHV1441 |
| b2 Suite v2 软件授权（支持 2 台设备激活） | 1 套 | GS0012 |
| 带滚轮运输箱 | 1 个 | VKR0070 |
可选配件
近端、远端屏蔽专用 PDTD-2 介质损耗 MC 配件套件 | 1 套 | GH0926
*PDC 校准仪配件包含：BNC 转 4mm 插头线缆；32A 4mm 插口鳄鱼夹（黑、红各 1 个）；BNC 插头保护帽 LD-PE；Tx10 梅花一字两用调节螺丝刀
| 输入供电 | USB-C 功率传输 5V～48V；电压≥9V 设备可启动测量 | |
|---|---|---|
| 电池供电 | 设备内置主电池：6V，80Wh；满负荷连续工作 1 天 | |
| TD 外置卫星模块备用 9V 方块电池 | 满负荷可持续工作 1 个月 | |
| 数据传输 | USB3.0 转光纤通讯 | |
| 配套控制软件 | b2 Suite v2.2 及以上版本 | |
| 使用环境条件 | 工作温度：-10℃～+50℃（14℉～122℉） | |
| 存储温度：-20℃～+65℃（-4℉～149℉） | ||
| 整机尺寸 长 × 宽 × 高 | 303mm × 303mm × 610mm | 11.9 英寸 × 11.9 英寸 × 24 英寸 |
| 整机重量 | 20.6kg | 45.4 磅 |
-
