瑞士HAEFELY DDX9160便携式局放检测仪，全数字化模块化架构，内置电池便于现场检测。遵循 IEC 60270、CISPR、NEMA 规范，可实现 PRPD 相位解析、噪声滤波降噪，三台设备可菊花链级联拓展通道。搭配软件采集数据、绘制图谱并自动生成报告，广泛应用于变压器、GIS 开关柜、电缆、电机、互感器等电力设备局放巡检与科研试验。

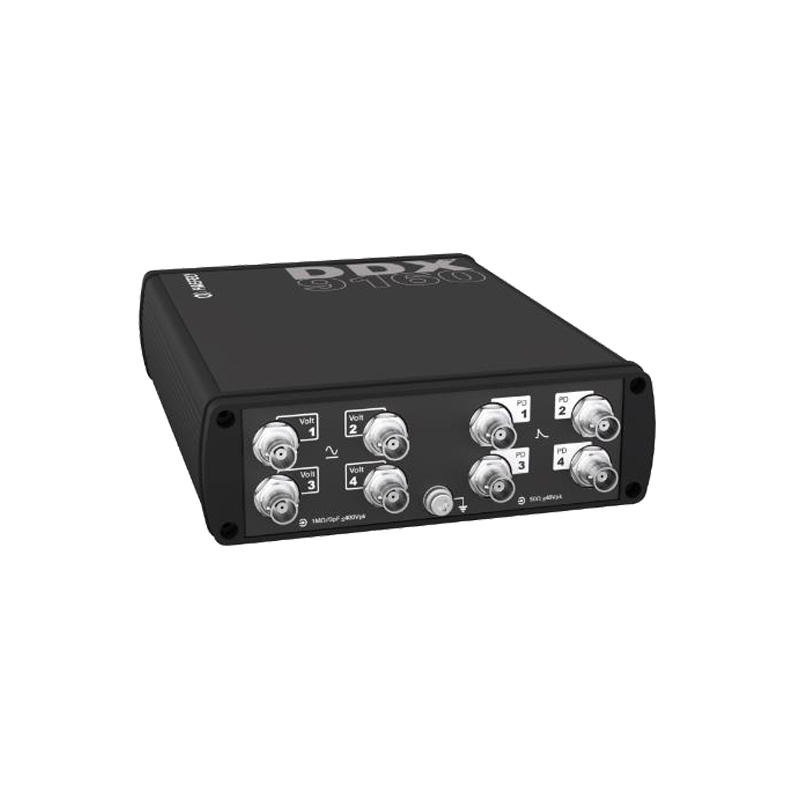

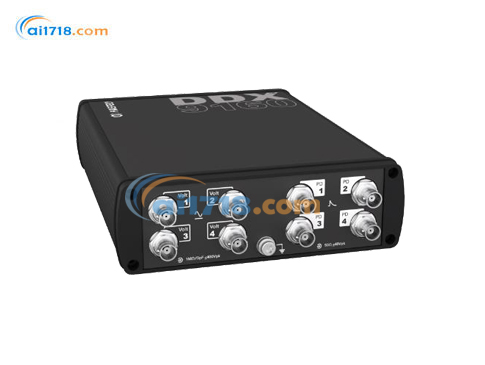

瑞士HAEFELY DDX9160便携式局放检测仪产品简介

DDX 9160 是一款轻便、便携式、高度集成、多功能的局部放电与无线电干扰电压检测仪，*多可同时接入四路局部放电 / 无线电干扰电压及电压测量通道。本设备为全数字化高性能局部放电检测设备，技术行业*。
DDX 9160 采用模块化设计，适配各类局部放电检测场景；设备可内置电池供电，也可外接电源工作。
设备支持依据*新 IEC 60270 标准开展常规局部放电测试，同时可按照 NEMA、CISPR 标准完成无线电干扰电压测试；具备相位解析局部放电（PRPD）分析与数据记录功能。
*多可堆叠 3 台设备，通过菊花链级联方式与配套控制软件通讯，软件负责采集数据、显示局部放电参数、展示测试结果并自动生成检测报告。
DDX 9160 搭载市面灵活性*优的数字滤波模块，可将测量频带切换至低噪声频段，抑制各类频域噪声，大幅提升实验室检测灵敏度。

应用领域
电力配电变压器
计量互感器
旋转电机
开关柜（中压 / 高压 / 气体绝缘开关 GIS）
避雷器
套管
电力电缆
电力电容器
各类元器件性能检测
科研研发试验

标准供货清单
DDX 9160 局部放电检测仪主机
每通道配套线缆及接头套件
存储于 U 盘的配套控制软件
光纤链路适配器
1 米接地电缆
出厂检测证书 + 操作手册

瑞士HAEFELY DDX9160便携式局放检测仪技术参数

局部放电（PD）测量
输入阻抗	50 Ω
局部放电滤波器（-6dB）带宽（可自由设置）	频段 1：30 kHz … 1.5 MHz（3 kHz … 1.47 MHz）频段 2：300 kHz … 20 MHz（30 kHz … 19.7 MHz）
检测灵敏度	≤ 0.01 pC（直接接入 DDX 9160 内置四端输入端口，全频积分模式）
线性误差	＜ ±1 %
示波器存储深度	500 μs
频谱分析仪（快速傅里叶变换 FFT）	2.5 kHz 分辨率
局部放电输入端口	50 Ω，*大有效值电流 1 A
局部放电输入频率范围	20 kHz … 25 MHz（-6dB）；10 kHz … 30 MHz（-20dB）
电压采集（分流器电流输入）	小 10 μA 达到全精度；小 0.2 μA 实现同步触发
电压测量
输入电压量程	≤ 400 V 峰值
工作频率范围	10 … 600 Hz
输入阻抗	1 MΩ / 3 pF
线性误差	＜ ±0.1 %
同步触发源	输入电压信号
无线电干扰电压（RIV）测量系统
滤波中心频率	自由可调（50 kHz … 2150 kHz）
滤波带宽	NEMA 标准：4.5 kHz；CISPR 标准：9 kHz
灵敏度	＜ 1 μV（NEMA/CISPR 标准，直接接入 AKV 9360 四端输入）
准峰值检波器响应标准	NEMA：NEMA 107:1987、ANSI C63.2:1996 CISPR：CISPR 16-1-1:2019、CISPR 18-2:2017、NEMA 107:2016、ANSI C63.2:2016
接口规格
以太网	1 路 RJ45
光纤接口	2 路双工 LC 多模光纤（OM1）
局部放电输入	1~4 路 BNC（选配）
电压输入	1~4 路 BNC（选配）
光纤链路适配器	LC 光纤转 10/100 兆以太网（数据）+ USB2.0（供电 / 数据传输）
环境、机械与供电参数
工作环境温度	-20 ℃ … +55 ℃
存储温度	-40 ℃ … +85 ℃
环境湿度	5 ~ 95% 相对湿度，无凝露
整机尺寸（宽 × 深 × 高）	170 × 250 × 55 mm（6.7 × 9.9 × 2.2 英寸）
重量；防护等级	1.3 kg（2.9 磅）；IP 50
外接电源规格	90~140 V 交流 / 195~265 V 交流，50/60 Hz；输出 12 V 直流（外置电源，选配）
内置电池	11.1 V 直流锂离子充电电池，容量 97.2 Wh 连续工作时长：＞8 小时充满时长：＜3 小时
