瑞士HAEFELY DDX9161实验室多通道局放检测仪，专为高压实验室研发，全数字化架构搭载高阶可调数字滤波，局放*低灵敏度可达 0.01pC。遵循 IEC 60270、CISPR、NEMA 标准，支持 PRPD 相位解析、FFT 频谱分析，光纤隔离保障试验区安全；多台可菊花链级联拓展通道，配套软件可采集数据、生成 PDF 检测报告。多用于变压器、GIS 开关柜、电力电缆、互感器、避雷器等高压设备局放试验与科研检测。

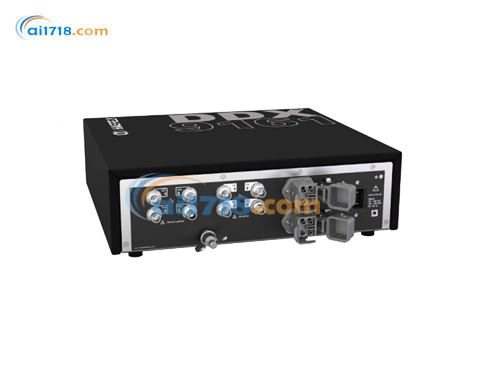

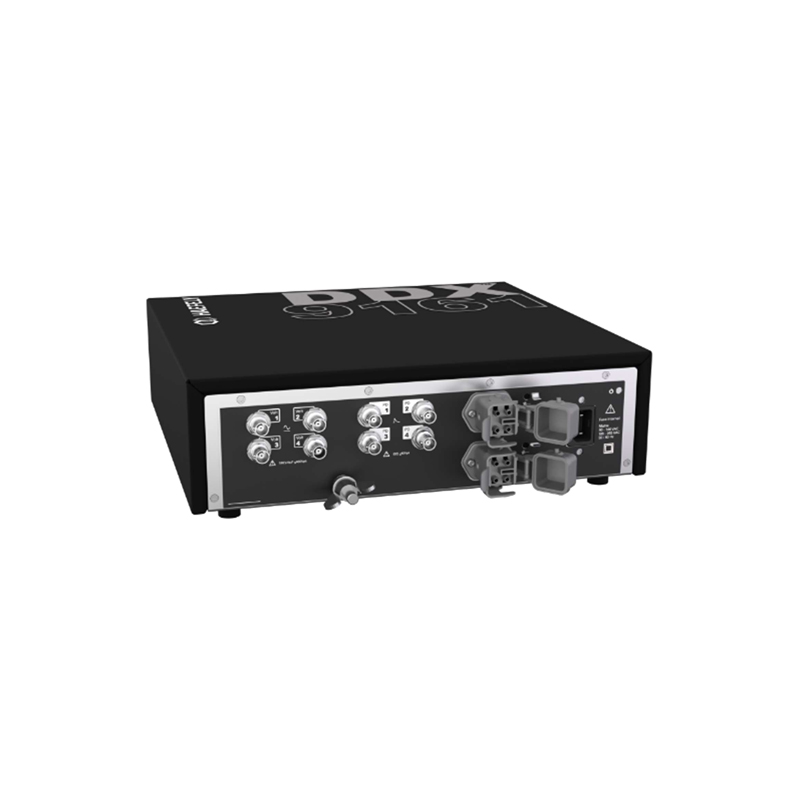

瑞士HAEFELY DDX9161实验室多通道局放检测仪产品简介

DDX 9161 是一款专为实验室优化、高度集成、多功能的局部放电与无线电干扰电压检测仪，*多可同时接入四路局部放电 / 无线电干扰电压及电压测量通道，是一台全数字化、高性能的前沿局部放电检测设备。
DDX 9161 采用模块化设计，适配各类局部放电检测场景。设备内置低噪声电源，搭配坚固光纤接口，贯彻哈弗利 “即插即用、免维护” 设计理念。
设备可依据*新 IEC 60270 标准开展常规局部放电测试，也可遵循 NEMA、CISPR 标准完成无线电干扰电压测量；同时支持相位解析局部放电（PRPD）分析与数据记录功能。
*多 3 台设备可堆叠、菊花链级联，统一由配套控制软件通信管理；软件负责数据采集、局部放电数据可视化展示、测试结果呈现，并自动生成检测报告。
DDX 9161 搭载市面*灵活的高阶数字滤波器，可自由切换测量频带至低噪声频段，抑制各类频域干扰，大幅提升实验室检测灵敏度。
报告支持打印或导出 PDF 格式，软件自带截图功能，可嵌入其他文档；标配标准报告模板，也可按需定制全新模板（选配功能）。

产品特点
四通道同步采集，可级联*多 12 台，同步测局部放电 PD 与无线电干扰 RIV
全数字高阶可调滤波，搭配频谱分析，有效抑制现场噪声，*低灵敏度 0.01pC
光纤光电隔离设计，高压试验区与控制室电气隔绝，保障操作安全，防护 IP50
支持 PRPD 相位解析图谱，自动采集数据、生成可导出 PDF 测试报告
模块化可升级，市电直插免电池，适配变压器、电缆、GIS 等全品类高压设备

应用领域

电力配电变压器

计量互感器
旋转电机
中压 / 高压 / 气体绝缘开关柜（MV/HV/GIS）
避雷器
套管
电力电缆
电力电容器
各类电气元器件检测
科研研发试验

标准供货清单

局部放电检测仪主机
光纤链路组件 —— 浩亭（Harting）转 USB 转换模块
20 米浩亭光纤线缆
预装软件 U 盘
设备操作手册
快速入门指南
单通道局部放电接线附件套装

瑞士HAEFELY DDX9161实验室多通道局放检测仪技术参数

局部放电（PD）测量
参数	规格
输入阻抗	50 Ω
局部放电滤波器（-6dB 衰减）	频段 1：30 kHz ~ 1.5 MHz，可选带宽 3 kHz ~ 1.47 MHz
局部放电滤波器（-6dB 衰减）	频段 2：300 kHz ~ 20 MHz，可选带宽 30 kHz ~ 19.7 MHz
检测灵敏度	搭配 AKV 9360 耦合器、积分滤波模式下 ≤ 0.01 pC
线性误差	＜ ±1 %
示波器功能	采样率 100 MSps，记录时长自由设定：1 μs ~ 20 ms
频谱分析仪（FFT 快速傅里叶变换）	0 ~ 50 MHz，频率分辨率 2.5 kHz
内置测量阻抗（选配）
参数	规格
局部放电输入	50 Ω，*大有效值电流 1 A
局部放电输入频率范围	20 kHz ~ 25 MHz（-6dB 衰减）；10 kHz ~ 30 MHz（-20dB 衰减）
电流测量（分流采样）	全精度区间：有效值 10 μA ~ 1 A
电流测量（分流采样）	同步触发*低电流：有效值 0.2 μA
电压测量
参数	规格
输入电压量程	全精度区间：有效值 0.1 ~ 283 V（峰值 0.14 ~ 400 V）
输入电压量程	同步触发*低电压：有效值 0.2 mV
频率范围	直流、10 ~ 600 Hz 交流
输入阻抗	标称 1 MΩ 并联 3 pF（实测 968 kΩ ± 0.1 %）
线性误差	交流：± 0.1 % ± 100 µV；直流：± 0.1 % ± 1 mV
同步信号来源	输入测量电压
无线电干扰电压（RIV）测量系统
参数	规格
滤波器中心频率	50 ~ 2150 kHz，连续可调
滤波器带宽	NEMA 标准：4.5 kHz；CISPR 标准：9 kHz
检测灵敏度	搭配 AKV 9360 四端耦合器直测输入，＜ 1 µV（NEMA/CISPR 模式通用）
准峰值检波响应标准	NEMA：NEMA 107:1987、ANSI C63.2:1996
准峰值检波响应标准	CISPR：CISPR 16-1-1:2019、CISPR 18-2:2017、NEMA 107:2016、ANSI C63.2:2016
接口连接器
接口类型	配置说明
光纤接口	2 路坚固浩亭 Han 3A-gw-M20 型 SC 光纤接口
局部放电输入	1~4 路 BNC 接口（选配）
电压测量输入	1~4 路 BNC 接口（选配）
光纤链路转换模块	光纤转浩亭接头，集成百兆以太网（数据传输）、USB2.0（供电 + 数据）
环境、机械与供电参数
参数	规格
工作环境温度	-20 ℃ ~ +55 ℃
存储温度	-40 ℃ ~ +85 ℃
环境湿度	相对湿度 5% ~ 95%，无凝露
外形尺寸（宽 × 深 × 高）	342 × 315 × 86 mm（13.5 × 12.4 × 3.4 英寸）
设备重量	6 kg（13.2 磅）
防护等级	IP 50
供电规格	交流 90~140V / 195~265V，50/60Hz，额定功耗 25 VA
