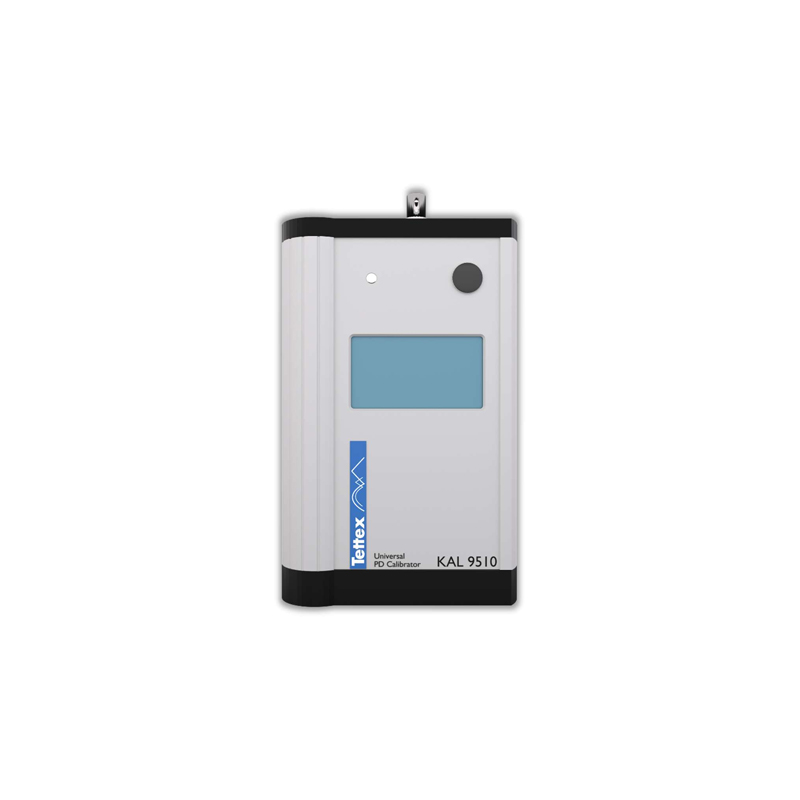

瑞士HAEFELY KAL9510高精度局部放电校准器-爱仪器仪表网

瑞士HAEFELY KAL9510高精度局部放电校准器，符合IEC 60270标准，量程覆盖1pC~50nC，适配1~200pF注入电容。设备脉冲上升沿＜35纳秒，频域响应平坦，搭载触屏操作与内置充电电池，支持光同步、时钟同步及极性切换，机身轻便耐用，可溯源校准，广泛用于变压器、GIS、电缆、互感器等高压设备局放系统校准与科研试验。

瑞士HAEFELY KAL9510高精度局部放电校准器产品简介
KAL9510 专为满足局部放电校准器相关标准要求设计。量程极宽（1 皮库至 50 纳库）、配套微型注入电容、功能配置经过精细优化，搭配直观人机交互界面，使 KAL 9510 具备*的产品特性。
设备内置高压阶跃发生器，可搭配极小容值的注入电容（1 皮法至 200 皮法）使用，完全契合现行标准及未来新标准的推荐规范。
脉冲上升沿极快（＜35 纳秒），在校准脉冲频域范围内可实现全平坦响应，覆盖频段远超 IEC 标准规定的测量带宽。
本局部放电校准器配备触摸屏，操作便捷，全部功能选项均可通过人性化菜单完成设置。

产品特点
量程覆盖 1pC~50nC，适配 1~200pF 多规格注入电容
符合 IEC 60270 标准，脉冲上升时间短，频域响应平坦
手持式触屏操作，内置充电电池，现场便携使用
支持光同步 / 内部时钟两种脉冲同步模式，极性可切换
可选 SCS (IEC17025) 溯源校准证书，测量数据可溯源
体积小巧仅 0.8kg，温湿度适应范围广，适配多类高压设备检测

应用领域
电力配电变压器
互感器
旋转电机
开关柜（中压 / 高压 / 气体绝缘开关设备 GIS）
避雷器
套管
电缆（双脉冲校准请选用 KAL 9520）
电力电容器
元器件测试
研发试验

供货清单
KAL9510 局部放电校准器（内置充电电池）
充电器、香蕉插头连接线
出厂测试证书、操作手册

瑞士HAEFELY KAL9510高精度局部放电校准器技术参数

信号生成参数
参数项	规格指标
全放电量量程	1 pC ~ 50 nC（对数刻度）
脉冲极性	全量程支持正、负极性切换
放电量误差	±5% 或 ±1 pC，取两者中较大值
上升时间 ¹	≤ 60 ns
稳态建立时间 ¹	≤ 200 ns
阶跃电压持续时长 ¹	≥ 5 μs
脉冲同步方式	光同步（50/60 Hz）、内部时钟同步
脉冲重复频率（光同步模式）	每周波 2 个脉冲
脉冲重复频率（内部同步模式）	15 ~ 250 Hz
¹ 依据 IEC 60270:2000+AMD1:2015 标准定义的单极性阶跃电压
放电量档位（注入电容对应量程）
注入电容	对应放电量量程
1 pF	1 pC ~ 200 pC
10 pF	500 pC ~ 2 nC
100 pF	5 nC ~ 20 nC
200 pF	50 nC
环境参数
项目	参数
工作温度	0 ℃ ~ +55 ℃
存储温度	-20 ℃ ~ +70 ℃
环境湿度	5 ~ 90% 相对湿度，无凝露
机械规格
项目	参数
外形尺寸（宽 × 深 × 高）	120 × 200 × 42 mm（4.7 × 7.9 × 1.6 英寸）
重量（仅校准器主机）	0.8 kg（1.7 磅）
整机含包装箱及配件总重	2.8 kg（6.2 磅）
充电器规格	100 - 240 V，40 - 70 Hz
