瑞士HAEFELY KAL9511 便携式局部放电校准仪，严格遵循 IEC 60270 标准，三档量程覆盖 1~10000pC 放电量，放电量误差*可控，支持正负极脉冲切换、300Hz 脉冲输出，兼具光同步与内部时钟同步两种模式。机身轻巧仅 0.5kg，锂电池续航长达 4000 小时，专为各类局放检测仪定期标定校准所用，适配高压实验室、电气设备出厂质检与变电站现场运维，有效保障局部放电检测数据*合规。

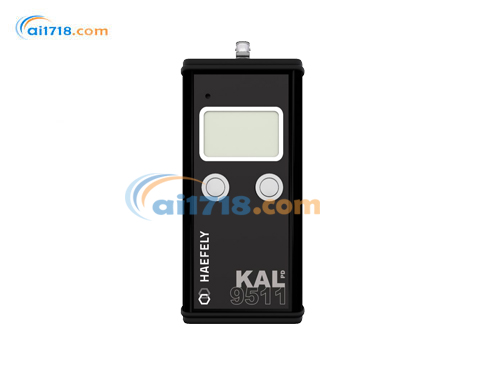

瑞士HAEFELY KAL9511 便携式局部放电校准仪产品简介
HAEFELY KAL9511 是便携式基础局部放电校准仪，配备三档量程覆盖 1~10000pC 放电量，输出脉冲符合 IEC 60270 标准。设备采用锂电池供电，续航超 4000 小时，机身小巧轻便，支持正负脉冲切换、300Hz 脉冲输出，带光同步与内部时钟同步功能，误差控制优异，用于校验局部放电检测设备。
三档量程，1~10000pC 全覆盖，适配不同测试需求
脉冲波形符合 IEC 60270 标准，测量精度 ±5% 或 ±1pC
长续航锂电，整机仅 0.5kg，便携手持设计
支持光 / 内部时钟双同步，可切换正负放电极性
广泛用于高压电气检测领域，在校验变压器、电缆、互感器、开关柜等设备的局部放电检测仪；适用于电力试验室、高压设备出厂质检、现场运维巡检。可定期校准局放测量系统，消除检测误差，保障高压绝缘缺陷检测数据*，满足电力、高压设备制造行业合规检测要求。
供货清单
KAL 9511 局部放电校准主机
香蕉插头连接线缆
操作手册
瑞士HAEFELY KAL9511 便携式局部放电校准仪技术参数
| 信号输出规格 | |||
| 参数项 | A 型档位 | B 型档位 | C 型档位 |
| 全放电量量程（对数刻度） | 1 – 100 皮库 (pC) | 10 – 1000 皮库 (pC) | 100 – 10000 皮库 (pC) |
| 等效电容 | 1.5 皮法 (pF) | 15 皮法 (pF) | 150 皮法 (pF) |
| 脉冲极性 | 全量程可切换正极 / 负极 | 通用 | 通用 |
| 放电量精度误差 | ±5% 或 ±1 皮库，取两者较大值 | 全档位一致 | 全档位一致 |
| 上升沿时间 ¹ | ≤ 60 纳秒 (ns) | 全档位一致 | 全档位一致 |
| 稳态建立时间 ¹ | ≤ 200 纳秒 (ns) | 全档位一致 | 全档位一致 |
| 阶跃电压持续时长 ¹ | ≥ 5 微秒 (μs) | 全档位一致 | 全档位一致 |
| 脉冲同步方式 | 50/60Hz 光同步 / 内置时钟同步 | 通用 | 通用 |
| 脉冲重复频率 (PRF) | 300Hz（光同步 / 内部时钟同步模式通用） | 通用 | 通用 |
|
温湿度条件 工作温度 存储温度 环境湿度 |
整机统一工况标准 | ||
| 机械规格 | |||
| 尺寸（宽 × 深 × 高） | 84 × 190 × 35 毫米（3.3 × 7.5 × 1.4 英寸） | ||
| 重量 | 主机净重：0.5 千克（1.1 磅） | ||
| 含收纳箱及全套配件总重：2.5 千克（5.5 磅） | |||
| 供电电池 | 4 节不可充电 AA 型锂电池 | ||
| 典型续航：输出 100pC 工况下≥4000 小时 | |||
| 防护等级 | IP 50 | ||
