德国 SCHLODER CDG 7000 射频传导骚扰抗扰度一体化测试系统，内置射频信号源、射频功率放大器、三通道射频电压表与定向耦合器，拥有 25W、75W、200W 多种功率版本，可完成射频场感应传导抗扰、磁场及 BCI 大电流注入测试。设备频率覆盖 9kHz‑1.2GHz，支持调幅、脉冲调制与 SCPI 指令，搭载 USB、LAN 接口，选配 GPIB，配套 HELIA7 测试软件，可监测夹具温度与被测设备状态，满足 IEC/EN 61000‑4‑6、ISO 11452‑4、MIL‑STD‑461 标准，适用于车载、*、疗电子整机 EMC 抗扰度检测与自动报告生成。

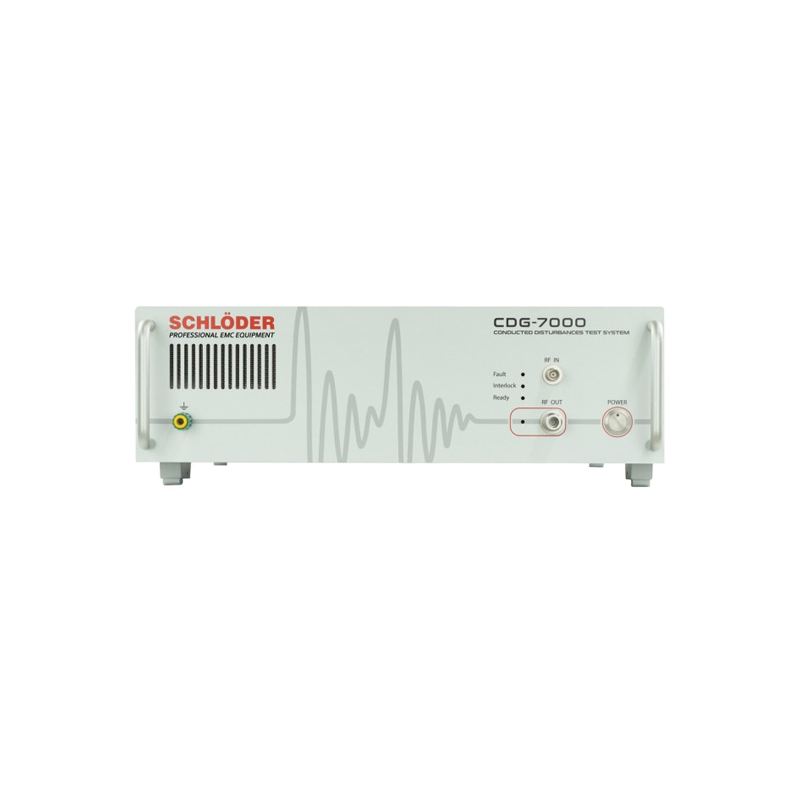

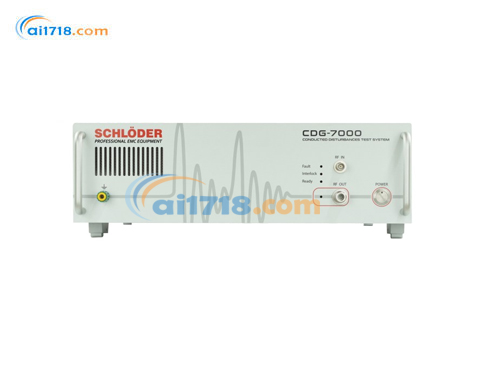

德国SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统产品概述
本测试发生器满足各类抗扰度标准，可完成高频场感应传导干扰以及磁场相关测试，包含 BCI 大电流注入测试（ISO 11452‑4）。
市面上为数不多的一体化 IEC 61000‑4‑6 测试系统，内部集成射频信号发生器、射频功率放大器、3 通道射频电压表以及定向耦合器，具备高性价比。

德国SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统产品特点
- 配套 HELIA 7‑Basic 应用软件，支持完整报告生成功能与被测设备监控（BCI 测试需使用 HELIA 7 BCI 版本软件）
- 通过第二路发生器输出口，可简易外接外部放大器实现功能扩展
- 支持 SCPI 指令集，可便捷集成至用户自有软件系统
- 接口：USB、LAN；GPIB 为可选配置
- 温度测量输入接口：可用于监控、显示 BCI 钳位夹具温度；同时配备外部脉冲调制输入接口

应用场景
CDG7000 传导骚扰测试系统，面向 EMC 实验室开展射频场感应传导抗扰、磁场及 BCI 大电流注入测试。适配疗、车载、*等产品，满足 IEC/EN 61000‑4‑6、ISO 11452‑4、MIL‑STD‑461 等标准。内置信号源、功放与测量单元，搭配各类耦合网络，可对线缆、线束直接注入干扰，完成整机级抗扰验证，支持软件自动测试与报告输出。

德国SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统技术参数

技术参数 Ⅰ
参数	25 W 版本	75 W 版本	200 W 版本
频率范围	100 kHz‑400 MHz	100 kHz‑400 MHz	搭配 CDG 7000‑200‑4 可扩展至 4 kHz‑1 MHz
输出功率	25 W	75 W	200 W
可用功率		50 W
幅频平坦度	*大 ±1.5 dB	*大 ±1.5 dB	*大 ±1.5 dB
参考电平	1 mW / 0 dBm	1 mW / 0 dBm	1 mW / 0 dBm
输入接口 / 阻抗	50 Ω（SMA）	50 Ω（SMA）	50 Ω（SMA）
输出接口 / 阻抗	50 Ω（N 型）	50 Ω（N 型）	50 Ω（N 型）
输入驻波比 VSWR	*大 1.5:1	*大 1.5:1	*大 1.5:1
谐波抑制	≤‑75 dBc（10 W 工况）	≤‑75 dBc（10 W 工况）	＜20 dBc（100 W 工况）
杂散抑制	≤‑75 dBc（10 W 工况）	≤‑75 dBc（10 W 工况）
放大器工作频率	10 kHz‑500 MHz	100 kHz‑500 MHz	10 kHz‑400 MHz
定向耦合器耦合度	40 dB	40 dB	40 dB
CDG 7000 传导骚扰测试系统
射频发生器两路可切换输出口（同一时刻仅可使用一路），2×SMA 接口 ‑ 频率范围：9 kHz‑1.2 GHz（实际可用下限 4 kHz） ‑ 频率分辨率：1 Hz ‑ 输出电平范围：0 ~ ‑63 dBm ‑ 输出电平分辨率：0.1 dB ‑ 谐波：＜30 dBc ‑ 杂散：＜45 dBc 内部调幅：0‑100 %，分辨率 1 % 外部调幅：0‑100 %，大 1 V 对应 100 %，BNC 插座内部脉冲调制：5‑95 %，分辨率 1 % 外部脉冲调制*：直流～1 MHz，3.3/5 V CMOS/TTL 电平，BNC 插座
低频发生器（调制源） ‑ 接口：BNC 插座 ‑ 频率范围：1 Hz‑100 kHz ‑ 频率分辨率：0.1 Hz ‑ 信号类型：正弦波 / 方波 / 三角波 ‑ 输出幅值：0~1 V
射频电压表（测试电平） ‑ 接口：BNC 插座 ‑ 频率范围：9 kHz‑1.2 GHz（实际可用下限 4 kHz） ‑ 测量量程：‑40 ~ +30 dBm
射频电压表 2+3（正向 / 反向功率） ‑ 接口：2×SMA ‑ 频率范围：9 kHz‑1.2 GHz（实际可用下限 4 kHz） ‑ 测量量程：‑40 ~ +33 dBm，搭配定向耦合器（典型耦合度 40 dB）
技术参数 Ⅱ
模块	说明
被测设备监控输入（EUT‑MONITOR INPUT）	‑
射频电压表 2+3（正向 / 反向功率）	‑
数字输入输出 DIGITAL I/OS	4 位数字输出，5 V CMOS/TTL；4 位数字输入，5 V CMOS/TTL
互锁 INTERLOCK	电阻 R＜1 kΩ 时闭合
通用参数 ‑ 工作温度：0‑40 ℃ ‑ 机箱：19 英寸台式机箱（84TE；3HE） ‑ 重量：约 11 kg ‑ 外形尺寸（宽 × 高 × 深）：约 450 × 135 × 504 mm ‑ 交流供电：100‑240 VAC，50/60 Hz
