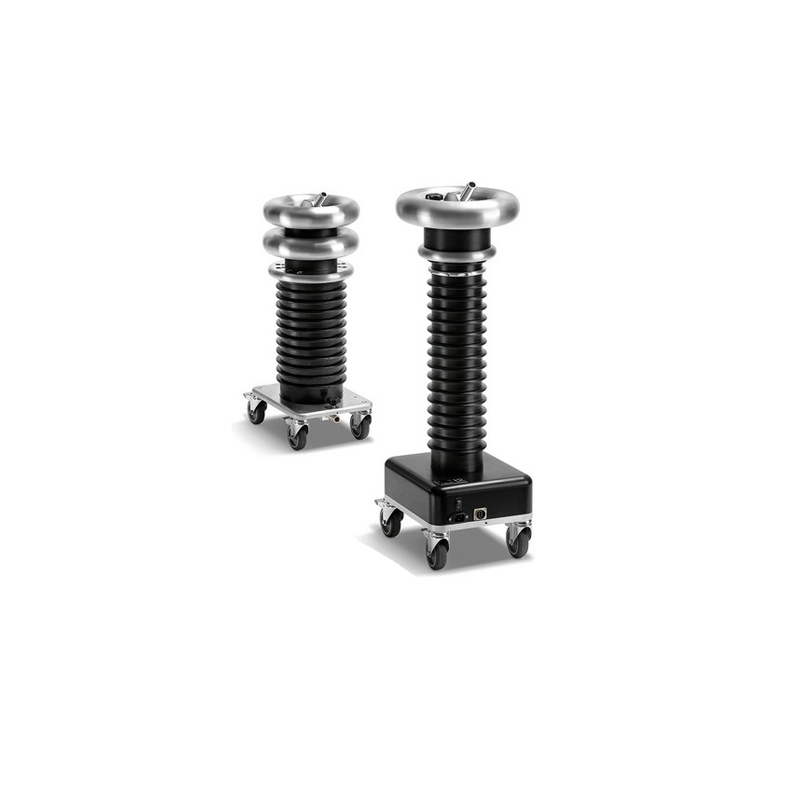

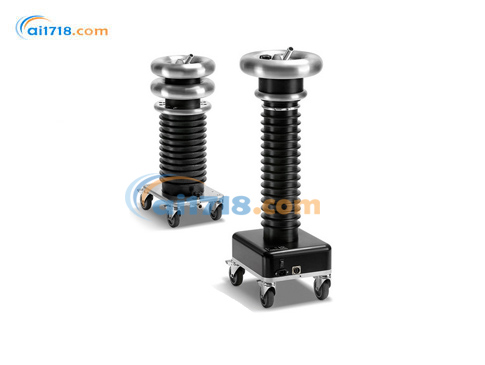

奥地利B2 PD90-2 & PDTD90-2局部放电诊断系统由爱仪器仪表代理，峰值电压 90kV，局放定位精度 1%、分辨率 0.1pC/0.1m，符合 IEC 60270、IEEE 400.2 标准，模块化可后期升级 TD 模块，配套 b2 Suite 软件全自动检测，便携机型适配*长 100km 中高压电缆海上平台现场预防性故障诊断。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

对中高压电缆开展诊断检测，可提前发现潜在故障隐患，在电缆运行发生击穿前实施预防性维护。PD90-2 与 PDTD90-2 两款设备为各类中压电缆提供便携式诊断检测解决方案。PDTD90-2 集成局部放电（PD）与介质损耗因数（Tan Delta，简称 TD）两大诊断单元；PD90-2 标配局部放电检测功能，可后期加装介质损耗检测模块。两款设备均配套 HVA 系列超低频（VLF）耐压试验装置使用。

产品特点

双机型可选：PD90-2 仅局部放电检测，PDTD90-2 可同步完成局放 + 介质损耗双项测试
*高适配 90kV 超低频耐压设备，*长检测 100km 中压电缆，定位精度达线缆总长 1%
便携式模块化设计，可后期升级加装检测模块，降低初期采购成本
搭载 b2 Suite 全自动检测软件，抗干扰滤波，自动生成标准化检测报告
符合 IEC 60270、IEEE 400.2 行业标准，支持交直流供电、电池户外长时间作业

应用场景
本套超低频电缆诊断系统适用于城市电网、海上风电、工矿厂区等各类中压电缆运维场景，可现场开展电缆局部放电与介质损耗同步检测，*定位电缆绝缘缺陷，提前排查老化、破损隐患，完成预防性检修，避免电缆运行突发击穿故障。

供货清单

设备名称	物料编号
PD90-2 局部放电诊断系统	SH5032
PDTD90-2 局部放电 + 介质损耗一体化诊断系统	SH5033

配套标准配件清单

配件名称	PD90-2 标配数量	PDTD90-2 标配数量	物料编号
90kV PD90-2 高压耦合电容器	1 台	-	GH5721
90kV PDTD90-2 高压耦合电容器	-	1 台	GH5722
90kV PD90-2 高压滤波单元	1 台	1 台	GH5720
PDC1 局部放电校准仪（10pC~10nC）	1 台	1 台	GH5728
100kV 1.6 米 MC14 被测件局部放电高压测试线	1 根	1 根	GH0551
分体式均压球，*小安全间隙 10mm	2 套	2 套	KMD0081
600A MC14 红色线夹	1 个	1 个	GH0580
45° 环形端子 MC 插座 B14AR-N	1 个	1 个	KES0105
直头环形端子 MC 插座 B14AR-N	1 个	1 个	KES0209
6~16mm² 德恩 M8 蝶形螺丝 G 型接地夹	1 个	1 个	KES0274
16mm² 0.5 米扁平接地线 MC14/MC14 双端	1 根	1 根	GH0830
16mm² 2 米扁平接地线 MC14/M8 双端	1 根	1 根	GH0690
16mm² 5 米扁平接地线 M6 / 线夹双端	1 根	1 根	GH1009
16mm² 5 米扁平接地线 MC14 / 线夹双端	1 根	1 根	GH1010
3.9kΩ MC14 公母头局部放电阻抗器	1 个	1 个	GH0581
10 米耦合电容 USB 数据线	1 根	1 根	GH0586
3 米 USB 光纤转 RS232 转换器	1 套	1 套	GH0624
50 米蓝牙 USB 适配器	-	1 套	KDG0013
专用国别电池充电器	-	1 套	*（按区分物料号）
D 型 1.2V/10Ah 镍氢充电电池（2 节）	-	1 组	KEB0006
D 型 1.5V/18600mAh 一次性电池（2 节）	-	2 组	M0022
内置 b2 Suite v1.8 软件及 PDTD 全套文档 U 盘	1 个	1 个	GZD5004
PD/TD 系列多语言安全操作手册	1 份	1 份	DHV1441
b2 Suite v1.8 完整授权（基础功能 + 局部放电 + 介质损耗诊断）	2 套	2 套	GS0003
带滚轮耦合电容运输箱（1178×718×427mm）	1 个	1 个	VKR0035
带滚轮滤波单元运输箱（860×550×435mm）	1 个	1 个	VKR0031
国标 C13 接口专用电源线（区分各国规格）	1 根	1 根	XKEK0001

奥地利B2 PD90-2 & PDTD90-2局部放电诊断系统技术参数

基础性能参数

参数名称	技术指标
工作电压	1~90kV 峰值 / 1~64kV 有效值
工作电压波形	正弦波
工作频率范围	0.01Hz~0.1Hz，步长 0.01Hz；默认 0.1Hz（自动调频模式）

高压检测类型

检测项目	说明
同步局部放电 + 介质损耗检测	仅 PDTD 一体化机型支持
局部放电检测（PD）	全系标配
介质损耗检测（TD）	仅 PDTD 一体化机型支持

局部放电定位参数

参数项	技术指标
信号传播速度（半波速 v/2）	10~150 米 / 微秒 (m/µs) / 32.8~492 英尺 / 微秒 (ft/µs)
测量量程	0.1 米～100 千米 / 3.94 英寸～62.13 英里
环境局部放电背景噪声	＜10 皮库 (pC)
局部放电定位精度	电缆总长的 1%
局部放电分辨率	0.1 皮库 (pC)、0.1 米（0.33 英尺）
局部放电测量量程	0.1 皮库 (pC) ~ 100 纳库 (nC)
采样速率	*高 250 兆采样 / 秒 (MS/s)
检测带宽	100 兆赫兹 (MHz)
滤波配置	模拟滤波：100MHz 数字滤波：软件自定义可选配外置低通滤波器

介质损耗测量参数（仅 PDTD 一体化机型适用）

电压测量（交流）

参数项	指标
量程*大值	112kV 峰值 / 78kV 有效值
分辨率	0.1kV 有效值
测量精度	读数的 ±0.5% 或取分辨率较大值

电流测量（交流）

参数项	指标
量程*大值	100 毫安峰值 (mA peak) / 70 毫安有效值 (mA rms)
分辨率	1 / 10 / 100 微安有效值 (µA rms)
测量精度	读数的 ±0.5% 或取分辨率较大值

介质损耗（Tan Delta）

适配负载电容：10nF ~ 10μF
- 介质损耗量程：0.1 ~ 999×10⁻³
- 单次测量分辨率：0.1×10⁻³；平均值分辨率：0.01×10⁻³
- 测量精度：±0.1×10⁻³
适配负载电容：0.5nF ~ 10nF
- 介质损耗量程：0.1 ~ 999×10⁻³
- 单次测量分辨率：0.1×10⁻³；平均值分辨率：0.01×10⁻³
- 测量精度：±0.3×10⁻³
