瑞士 HAEFELY PSURGE 30.2 高能浪涌测试系统，模块化可快速更换四类脉冲模块，*高输出 30kV 电压、30kA 电流，储能可达 5kJ。支持 0~360° 相位同步触发、工频叠加浪涌测试，自带安全互锁柜体，可搭载 WinPATS 软件远程操控、存储数据生成报告，满足 IEC、ANSI、ITU 等多项规范，适配电工元器件、通信、电气设备雷电浪涌抗扰度合规检测。

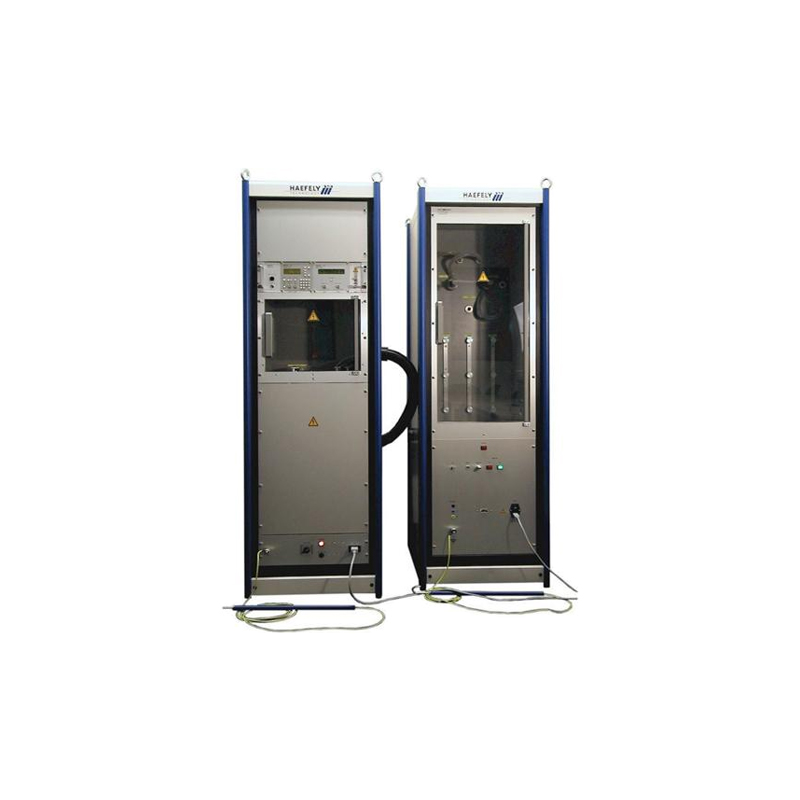

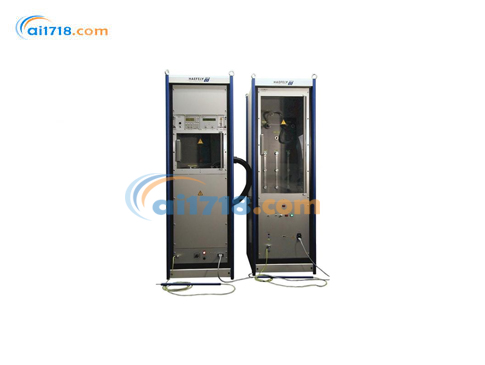

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统产品简介

本套测试系统用于高能浪涌测试。电力线路中的大气雷电会产生能量浪涌，浪涌具备高能量、波前上升时间较快的特征，脉冲持续时长、耦合路径种类繁多。

PSURGE 30.2 可生成多种浪涌脉冲波形，脉冲模块可快速更换，适配各类测试场景；系统软件可自动识别接入的脉冲模块型号。
设备内置微处理器控制单元，既是人机操作界面，也管控全部内部功能。
选配远程控制组件后，可搭配 WinPATS 控制与报告软件使用。
接入 WinPATS 控制报告软件套件后，可大幅提升系统调试与运行效率；*重要的是，测试参数、测试数据可同步至电脑，释放设备本机算力资源。
配套一体化测试柜，为元器件测试提供安全、规范的接线空间。

产品特点
模块化设计，可快速更换 4 种脉冲波形模块，一机兼容多类浪涌测试
*高 30kV 脉冲电压、30kA 脉冲电流，满足 IEC/ANSI/ITU 全球主流标准
内置互锁安全测试柜，带自动极性切换、峰值电压电流实时监测
支持搭配 CDN 实现带电设备工频叠加浪涌测试，可电脑远程程控
浮地脉冲回路，0~360° 相位同步触发，储能*高 5kJ，测试稳定性强

应用领域
IEC 61000-4-5 标准组合波浪涌测试
IEC 61010 等标准规定的安全性能测试
ITU K 系列标准电信设备测试
IEC 60060-1、ANSI C62.41 规范浪涌试验
IEC 60664、IEC 61643-1 元器件浪涌测试
各类 IEC、EN 产品通用标准测试

标准供货清单
PSURGE 30.2 主机
PS30-CW 组合波脉冲模块
PS30-8×20 8/20μs 电流脉冲模块
PS30-10×350 10/350μs 电流脉冲模块
PS30-10×1000 10/1000μs 电流脉冲模块
FP-SURGE 3010 单相耦合去耦网络（CDN）
工频供电线缆
状态*示灯
急停开关
用户操作手册

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统 技术参数

PSURGE 30.2 主机
参数项	规格
充电电压范围	3 … 33 千伏
储能电容配置	9 微法 / 36 微法
*大储能	*高充电电压下可达 5 千焦
高压输出端	集成于测试柜内部接线端子
工频供电	208/230/240 伏，50/60 赫兹，额定功率 1800 伏安
内置测试柜尺寸	390×290×320 毫米（15.3×11.4×12.6 英寸）
高压开关	触发放电火花间隙
脉冲极性	正极、负极、正负极交替自动切换
脉冲回路	浮地设计，公共端对地*大交流电压 500 伏
外部同步触发	0°～360°，步长 1° 可调
环境、机械与供电规格
整机外形尺寸（宽 × 深 × 高）	约 600×1900×1000 毫米（23.6×74.8×39.4 英寸）
整机净重	320 千克（705.5 磅）
脉冲模块参数对比
PS30-CW 组合波模块 / PS30-8×20 电流脉冲模块
参数	PS30-CW 组合波模块	PS30-8×20 电流脉冲模块
脉冲类型	电压电流组合波	电流波
电压波前时间	1.2 微秒 ±30%	无定义
电压半峰值衰减时间	50 微秒 ±20%	无定义
电压过冲负向幅值	≤30%	无定义
输出电压幅值范围	3 … 30 千伏	3 … 15 千伏
脉冲重复频率	满压工况下*多 6 次 / 分钟	满流工况下*多 2 次 / 分钟
输出阻抗	2 欧姆	0.5 欧姆
电流波前时间	8 微秒 ±20%	8 微秒 ±20%
电流半峰值衰减时间	20 微秒 ±20%	20 微秒 ±20%
电流过冲负向幅值	≤30%	≤20%
输出电流幅值范围	1.5 … 15 千安	6 … 30 千安
PS30-10×350 模块 / PS30-10×1000 模块
参数	PS30-10×350	PS30-10×1000
脉冲类型	电流波	电流波
电压波前 / 衰减时间	无定义	无定义
充电电压范围	3 … 15 千伏	3 … 15 千伏
脉冲重复频率	满流工况下*多 2 次 / 分钟	满流工况下*多 2 次 / 分钟
输出阻抗	12 欧姆	37 欧姆
电流波前时间	10 微秒 ±20%	10 微秒 ±20%
电流半峰值衰减时间	350 微秒 ±20%	1000 微秒 ±20%
输出电流幅值范围	240 … 1200 安	80 … 400 安
FP-SURGE 3010 耦合去耦网络
参数项	规格
适配脉冲波形	仅组合波
被测设备（EUT）额定电压	交流 480 伏 / 直流 110 伏
被测设备额定电流	10 安
配套测试柜尺寸	400×400×800 毫米（15.7×15.7×31.5 英寸）
脉冲输出幅值	30 千伏 / 15 千安
耦合模式	相线 - 中性线
	相线 + 中性线 - 地
	相线 - 地、中性线 - 地
耦合电容配置	2×9 微法 / 1×18 微法
被测设备端残余电压	施加测试电压的 15%，上限约 1200 伏
线路输入	标准市电输入
