瑞士HAEFELY PSURGE 8000模块化独立浪涌测试平台-爱仪器仪表网

瑞士 HAEFELY PSURGE 8000 模块化浪涌测试平台，采用分布式智能架构，主控搭配脉冲、耦合去耦模块即插即用，可挂载多组模块拓展测试能力。支持自定义浪涌波形，适配电力线、信号线多场景测试，契合 IEC、疗、通信等多项 EMC 合规标准，搭配控制软件自动运行测试并生成报告，多用于家电、工控、通信设备浪涌抗扰度认证检测。

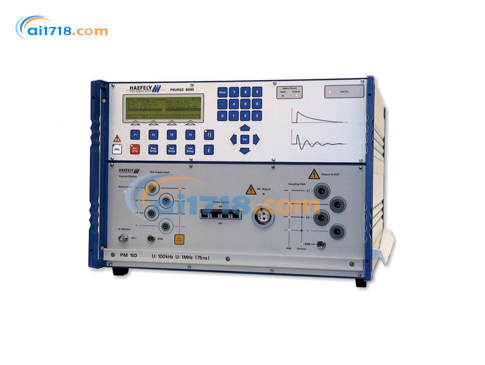

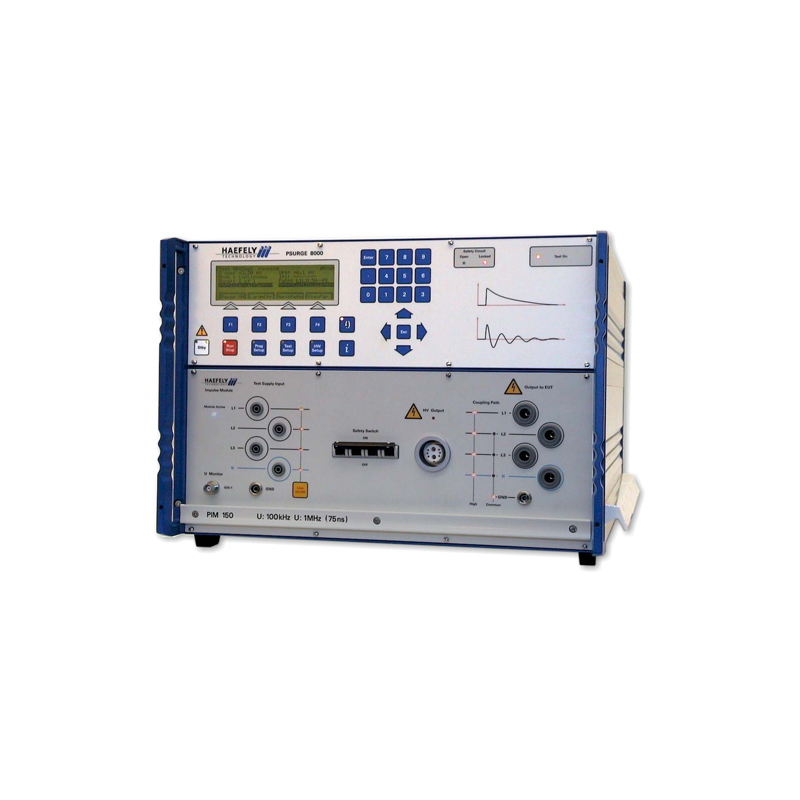

瑞士HAEFELY PSURGE 8000模块化独立浪涌测试平台产品简介

整套模块化架构以基于电脑的主控单元（PSURGE 8000 控制器）为核心，搭配物理、功能相互独立的脉冲模块（PIM #X）、耦合 / 去耦模块（PCD #X）。系统采用分布式智能架构，每块模块均搭载专属运行程序，独立执行内部运算，并与主控单元通讯。
主控可自动识别所有系统模块，实现真正的即插即用。
无论您需要依据 IEC 61000 系列 CE 认证标准、IEC 60601 疗设备标准，或是各类通信、产品专用标准开展测试，本浪涌测试平台均可一站式完成预合规、全项合规、产品研发全阶段测试。
可选配多款高性价比耦合 / 去耦网络，适配对称、非对称数据线与信号线。

产品特性
标配 PIM #X 脉冲模块覆盖绝大多数主流浪涌标准：EN、ETSI、IEC、Telcordia（贝尔科）、FCC (TIA) 68、UL、ITU、ANSI、IEEE 等。
可快速自定义任意波形，适配全新或已投入使用的 PSURGE 8000 系统。
提供单相、三相电力线耦合 / 去耦网络，*高支持 690V/100A。
配套信号线 / 数据线耦合网络，*多支持 24 路输出通道。
可存储、调取测试流程，*多保存 36 组测试程序。
配套 WinFEAT&R 软件，适配 Windows 98/2000/NT/XP 系统；拖拽式操作界面，可全自动执行测试流程、自动生成测试报告。

应用领域

瑞士HAEFELY PSURGE 8000模块化独立浪涌测试平台技术参数

参数分类	参数项目	规格详情
总线拓展架构	控制总线	Haefely 专用控制总线，菊花链拓扑，硬件即插即用自动扫描识别
	*大挂载模块数量	单台主机*多控制 99 块（PIM 脉冲模块 + PCD 耦合去耦模块任意组合）
	供电架构	主机内置高压直流源，带安全联锁总线分配至所有脉冲模块
	核心架构	分布式智能，单模块独立存储波形参数，拓展无需升级主机固件
操作与存储	本地操作	液晶显示屏 + 数字按键，BOOSTER START 一键启动整套测试程序
	测试程序存储	*多存储 / 调取 36 组独立测试流程
	相位同步精度	浪涌相位同步精度 ≤ ±1°
	脉冲重复频率	*高 12 次 / 分钟，脉冲间隔 1~9999s 可编程
外部通讯接口	远程控制接口	RS232 / IEEE GPIB，适配 WinFEAT&R 电脑软件
	被测件失效输入	BNC 接口，采集 EUT 合格 / 失效信号，自动调整测试流程
	设备启停接口	BNC Start/Stop，外接安全门、测试治具实现半自动测试
	同步输入	外接周期信号，高精度同步浪涌输出相位
	触发输入	外部事件信号触发浪涌脉冲输出
	触发输出	BNC，浪涌同步输出 + 5V 直流下降沿信号，联动示波器
	波形监测输出	双路 BNC（U 电压 / I 电流），无需高压探头直连示波器
安全防护设计	高压回路安全机制	全链路硬件安全联锁，覆盖所有高压连接器、线缆
	状态指示灯	红灯：测试 / 高压危险；绿灯：安全待机
	拓展安全配件	支持外接急停、测试屏蔽柜、安全防护围栏
	高压接头	集成安全锁扣，未完全锁合无法输出高压
配套控制软件 WinFEAT&R	适配操作系统	Windows 98/2000/NT/XP
	操作模式	拖拽式可视化编程，图形化展示测试流程
	核心功能	自动识别全部系统模块、实时显示电压 / 电流峰值、自动生成完整测试报告
	设备兼容	兼容 Haefely 全系 EFT、电压跌落、浪涌测试平台
