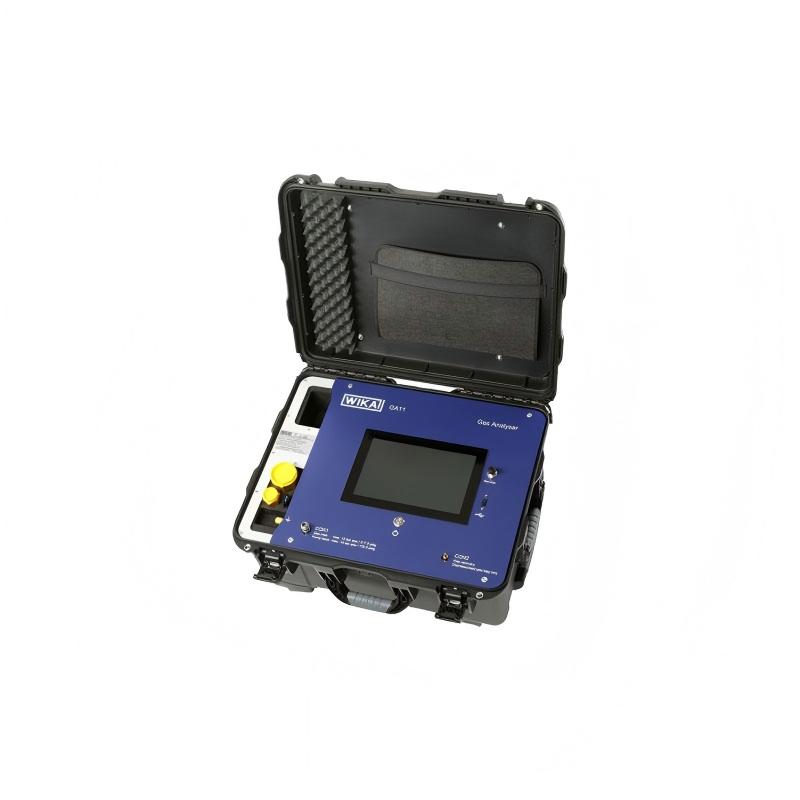

德国WIKA GA11 SF6气体综合分析仪-爱仪器仪表网

德国 WIKA GA11 SF6 气体综合分析仪，可同步检测七种气体参数，搭载 10 英寸触控屏操作直观，标配纯度、湿度传感器，支持选配 SO₂传感模块，预留拓展槽位。IP67 防水滚轮箱体便于转运，交直流双供电，三种闭环气体回收方式，适配 GIS、断路器现场绝缘气体检测，完成设备运维、故障诊断与 SF6 气体验收工作

GA11 SF6气体综合分析仪产品简介：
•GA11 SF6气体综合分析仪可测量多达7种参数
•GA11 SF6气体综合分析仪具有排列清晰的菜单结构和7”彩色触摸屏，使得用户可直观地进行操作
•GA11 SF6气体综合分析仪内置有测量纯度和湿度的传感器，用户也可以根据需要选配SO2传感器，以确定SF6气体的分解产物
•GA11 SF6气体综合分析仪标准型分析仪上预留四个额外的传感器槽，可用于安装其他传感器
•GA11 SF6气体综合分析仪在没有交流电源供电的情况下，可通过电池供电
•GA11 SF6气体综合分析仪为了便于对采集到的数据进行评估，我们仅以用户为每个测量点命名
•GA11 SF6气体综合分析仪配有抗冲击的防水塑料外壳和采用专门设计的硬顶外壳。该外壳具有防水功能，并带有便于运输的轮子和伸缩式把手

GA11 SF6气体综合分析仪产品功能特性：
•提供湿度、纯度和分解产物的测量值
•重量轻，仅25 kg
•三种处理测量气体的方法（无泄漏）：
- 用泵直接将气体抽回被测气室中
- 用泵将气体抽入到一个外部气缸中
- 将气体收集到一个外部气袋内
•电池供电（*少5次测量）或交流电源供电
•无运输限制

应用场景
适用于电力行业 GIS、SF6 断路器、互感器等高压电气设备现场气体品质检测，可同步检测 SF6 纯度、微水露点与分解杂质。设备实现气体闭环回收，自带滚轮防水箱体方便外出巡检，交直流供电适配配电室、户外场站，用于设备定期预防性检测、故障诊断与新旧 SF6 气体验收分析。

德国 WIKA GA11 SF6 气体综合分析仪技术参数

基础信息

项目	参数
### 管路接口
进气口 / 泵回流端	带自密封阀快速接头
气体回收袋出气口	带自密封阀快速接头
### 允许压力范围
进气口 / 泵回流端	压力 1.03～35 巴 ¹【14.94～507.63 磅 / 平方英寸绝压】；大绝压 10 巴【145 磅 / 平方英寸绝压】
气体回收袋出气口	绝压＜1.015 巴【14.72 磅 / 平方英寸绝压】
显示屏	10 英寸 TFT 触摸屏
被测气体流量	18 升 / 小时
外形尺寸	58 × 47 × 30 厘米【22.8 × 18.5 × 11.8 英寸】
### 整机重量 ²
SF₆与 NOG 机型	约 22 千克【48.5 磅】
C4-FN 机型	约 22.5 千克【49.6 磅】
### 防护等级（依据 IEC 60529 标准）
机壳闭合	IP67
机壳开启	IP20

¹）配套减压阀（物料编号 14722090）使用时；未安装减压阀时*大绝压 16 巴【232.06 磅 / 平方英寸绝压】。

²）不含转接配件。

供电与性能参数

项目	参数
### 供电电源
电池运行模式	镍氢充电电池，市电工作时自动充电
市电运行模式	交流 110～240 伏（50/60 赫兹）
电池容量	3 安时（典型值）
标称电压	直流 21.6 伏
充电电流（典型值）	1 安
功耗	*大 161 瓦

运行环境条件

项目	参数
工作温度	-10～+50℃【14～122℉】
储存温度范围	-15～+55℃【5～131℉】
充电电池充电温度	0～45℃【32～113℉】
环境湿度	相对湿度 10～90%
凝露要求	无凝露环境
