芬兰VAISALA DMT143/DMT143L露点变送器搭载 DRYCAP 自动校准传感，量程 - 70~+60℃露点，精度 ±2℃，IP66 不锈钢机身耐压 50bar，支持模拟量与 Modbus RTU 数字输出，LED 露点报*，体积小巧适配干燥机、各类 OEM 设备配套压缩气体湿度监测。

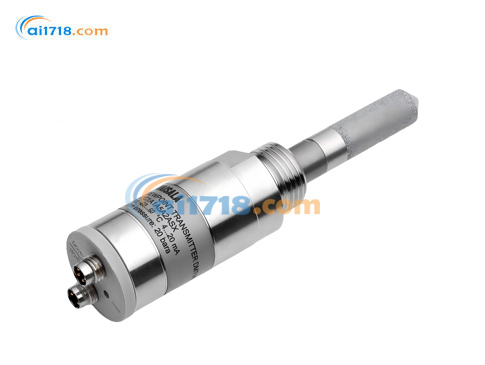

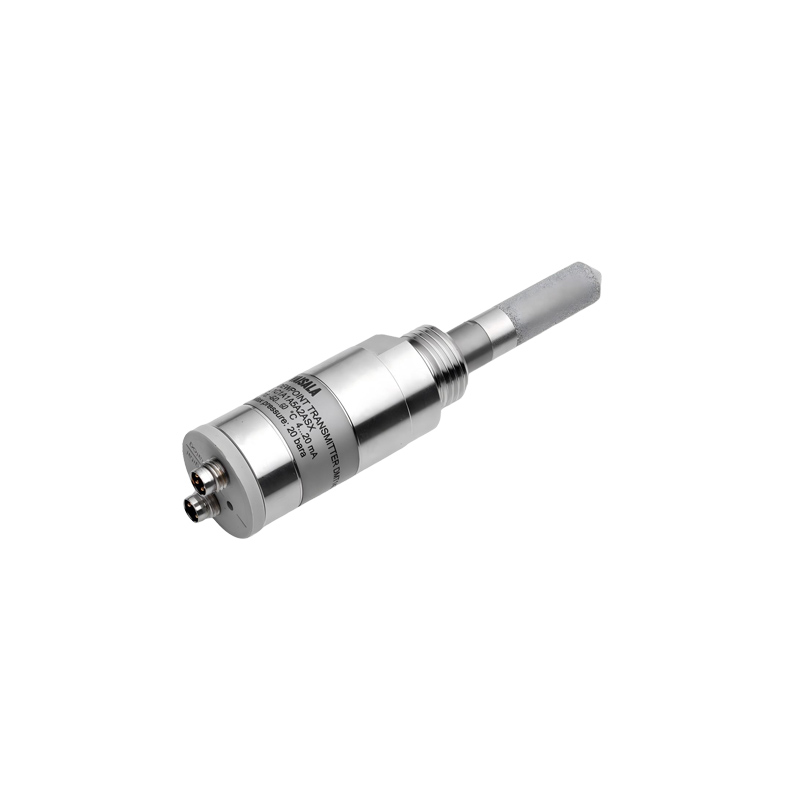

芬兰VAISALA DMT143/DMT143L露点变送器产品简介

DMT143 是小型化露点测量仪表，可直接安装至*高工作压力 50 bar 的工况系统内，依托维萨拉 DRYCAP® 技术实现稳定可靠的测量性能。
传感器耐湿性能优异，即便设备故障、开机阶段管道出现冷凝、有水溅淋的工况下，变送器仍可稳定工作；同时传感器可耐受粉尘污染、油蒸气及多数化学介质干扰，气体流速波动对测量结果无明显影响。

产品特点

搭载维萨拉 DRYCAP® 传感技术，具备优异自动校准功能
露点测量量程：-70 … +60 ℃
测量精度：±2 ℃
具备防冷凝性能
兼容维萨拉 Indigo80 手持式显示表头与 Insight 电脑端软件
支持可溯源校准
提供电压 (V)、电流 (mA) 两种模拟量输出
搭载 RS-485 数字输出，支持 Modbus® RTU 协议
露点超标时 LED 指示灯报*
响应速度快

应用场景

DMT143 露点变送器依托 DRYCAP 传感技术，量程宽、抗油污水汽污染，适配*高 50bar 工况，体积小巧便于狭小管道安装。广泛用于小型压缩空气干燥机、塑料干燥机 OEM 配套，可测量空气、氮气、氩气等干燥气体水分，支持模拟量与 Modbus 输出，搭配软件 / 手持表头监测，实时露点超标报*，保障干燥工艺稳定。

备件与配套附件

配件名称	物料编号
电脑连接 USB 数据线 ¹	219690
适配 Indigo80 的 1.5 米 M12-M8 连接线	262195SP
回路供电外置显示屏	226476
带继电器回路供电外置显示屏	234759
设备安装支架	ASM216087SP
### 取样组件
基础取样单元	DMT242SC
带 1/4" 世伟洛克外接头取样单元	DMT242SC2
带 1/4" 世伟洛克 VCR 接头取样单元	DSCVCR14
5/8"-18 UNF 螺纹取样单元	DSC74UNF58SP
带快插接头与放气螺钉取样单元	DSC74SP
双压型取样单元	DSC74BSP
冷却 / 导流螺旋管	DMCOILSP

芬兰VAISALA DMT143/DMT143L露点变送器技术参数

测量性能

项目	参数
传感器型号	DRYCAP® 180D
传感器防护	不锈钢烧结过滤器
校准周期（保障标称精度，典型值）	2 年
### 露点温度
标准测量量程	-70 … +60 ℃ 露点 / 霜点 (Td/f)
空气 / 氮气工况下测量精度	±2 ℃ 露点 / 霜点 (Td/f)（详见附图曲线）
### 露点响应时间（63% 稳定值 / 90% 稳定值）²
-70 ℃ → -20 ℃ 露点 / 霜点	5 s [15 s]（典型值）
-20 ℃ → -70 ℃ 露点 / 霜点	45 s [10 min]（典型值）
### 水蒸气体积分数 (ppm)
标准测量量程	10–40 000 ppm
20 ℃、1 bar 标准气压下精度	1 ppm + 读数 ×20%

露点低于 0℃时，变送器输出霜点温度 (Td/f)；测试条件：气体温度 20℃、气压 1 bar、气体流速 1 L/min。
露点＞12 bar 工况下，精度为 ±3 ℃；气压＞12 bar 时，精度降至 ±4 ℃。
量程两端（-70℃、+60℃区间）不推荐长期连续测量。

工作环境参数

项目	参数
适用被测气体	空气、氮气、氢气、氩气、氦气、氧气 ¹²
工作温度 ³	-40 … +60 ℃
耐受相对湿度	0–100 %RH
工作气压 ³	0–50 bar（*压力）
取样气体流速	不影响测量精度
存储温度	-40 … +60 ℃
防护等级	IP66

若介质含其他化学物质，请咨询维萨拉；设备需遵守易燃气体相关安全规范；本变送器无防爆认证，不可用于爆炸性危险区域；氢气、氦气等小分子气体存在泄漏风险，设备未做气密性泄漏测试。
长期温度低于 0℃或*压力高于 20 bar 工况，供电电压需保持 24–28 V 直流。

输入与输出规格

项目	参数
模拟量输出（量程可自定义）	4–20 mA（三线制）、0–1 V/5 V、1–5 V
电流输出分辨率	0.002 mA
电压输出分辨率	0.3 mV
20℃环境下电流输出精度	±0.05 mA
20℃环境下电压输出精度	±0.01 V
数字输出型供电电压	12–28 V DC
电压输出型供电电压	12–28 V DC
电流输出型供电电压	18–28 V DC
电流输出*大负载电阻	500 Ω
电压输出*小负载电阻	10 kΩ
典型温漂系数	0.005 % 满量程 /℃
数字输出接口	RS-485，非隔离型
支持通讯协议	维萨拉工业专用协议、Modbus RTU
连接器规格	4 针 M8 接口（IEC 60947-5-2 标准）
24 V 直流供电下工作电流
常规测量模式	10 mA + 负载电流（典型值）
自诊断模式	220 mA 脉冲电流（典型值）

机械结构

项目	参数
机械安装螺纹	ISO 228-1 G1/2"、1/2" NPT、3/4"-16 UNF、5/8"-18 UNF
外壳材质	AISI316L 不锈钢
整机重量
G 螺纹 / UNF 螺纹版本	90 g
NPT 螺纹版本	100 g
