德国 SCHLODER CDG 7000‑E 射频发生器为一体化高频传导干扰抗扰度测试系统，集成射频信号源、三通道射频电压表与定向耦合器，频率覆盖 9kHz‑1.2GHz，支持调幅与脉冲调制。设备兼容 IEC 61000‑4‑6、MIL‑STD‑461、ISO 11452‑4 多项 EMC 标准，可外接功率放大器扩展输出，配备 USB、LAN、GPIB 通讯端口，搭配 HELIA 测控软件。

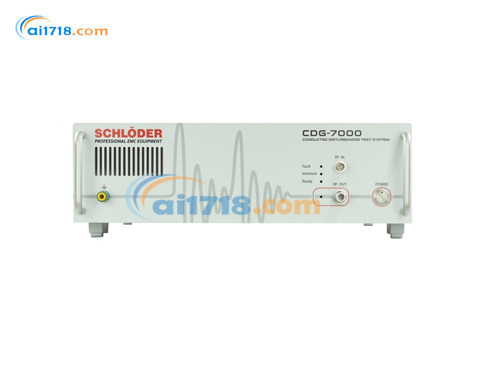

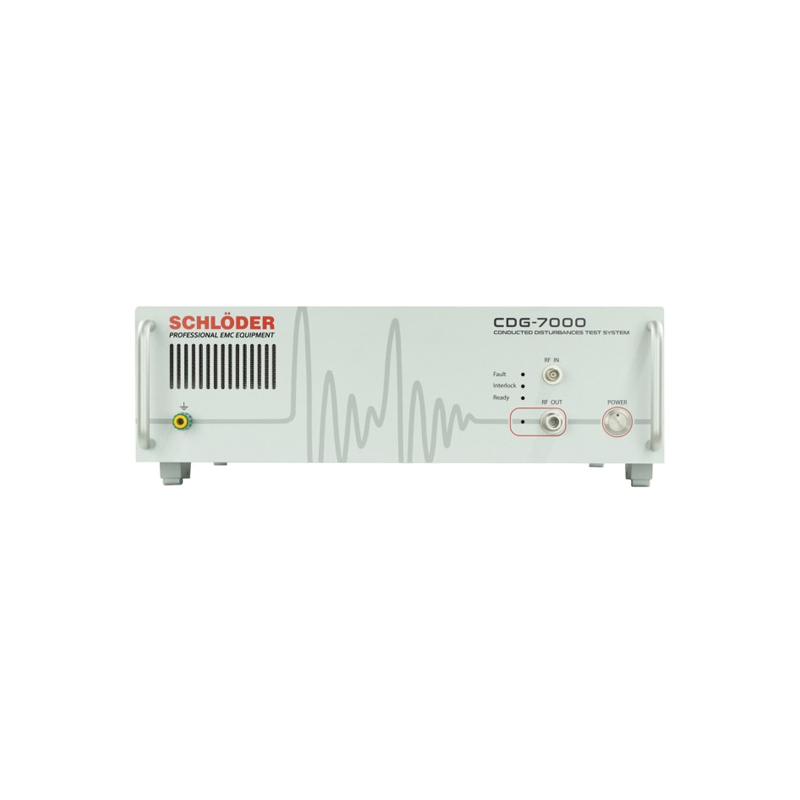

德国SCHLODER CDG 7000‑E射频发生器产品简介

这款全新测试发生器，用于高频场感应传导干扰相关抗扰度标准以及磁场抗扰度测试。市面上为数不多的一体化 IEC 61000‑4‑6 测试系统，内置射频信号发生器、三通道射频电压表与定向耦合器，具备高性价比。
该标准规定的测试布置，无需复杂的天线、场强仪器以及屏蔽室，即可对被测设备施加高频干扰信号。

产品特点
一体化集成射频发生器、三通道射频电压表与定向耦合器，高性价比。
频率 9kHz‑1.2GHz，支持调幅、脉冲调制，满足多项 EMC 抗扰度标准。
可外接放大器扩展，配备 USB/LAN/GPIB 接口，配套 HELIA 测试软件。
支持被测设备状态监测，整机测试无需拆卸样品，3 年质保。

应用场景

CDG7000‑E 主要用于电磁兼容传导抗扰度测试，满足 IEC 61000‑4‑6、MIL‑STD‑461、ISO 11452‑4 等标准。可对电源线、信号线注入射频干扰，适用于疗、*、车载电子设备，无需屏蔽室，被测件可整机在位测试，完成抗扰度验证、故障判定与数据报告输出。

供货包含清单
- V‑Lock 电源线
- 接地端子
- USB 线缆
- BNC 接头、50Ω 电阻
- 2 组接线端子排、3 根 SMA 固定线缆（已预连接）
- HELIA 软件 USB 加密狗
- 用户手册
- U 盘，内含校准证书、用户手册、HELIA 软件
- 4 根射频线缆：
‑ BNC 公头‑N 公头，1.5m（L0023）
‑ N 接头‑N 接头，1.5m（L0068）
‑ BNC 公头‑TNC 公头，1.5m（L0024）
‑ N 接头‑弯角 BNC 接头（仅 75W 版本），30cm（L0069）

德国SCHLODER CDG 7000‑E射频发生器技术参数

射频发生器 / 功率计
两路可切换输出，2 个 SMA 接口（同一时刻仅可使用一路）
项目	参数
频率范围	9kHz‑1.2GHz（4kHz 起可用）
频率分辨率	1Hz
输出电平范围	0 ~ ‑63dBm
输出电平分辨率	0.1dB
谐波	＜30dBc
杂散	＜45dBc
内部调幅	0‑*，分辨率 1%
外部调幅	0‑，大幅值 1V 对应 *，BNC 接口
内部脉冲调制	5‑95%，分辨率 1%
外部脉冲调制	直流～1MHz，3.3/5V CMOS/TTL 电平，BNC 接口
低频发生器（调制用）
项目	参数
接口	BNC 接口
频率范围	1Hz‑100kHz
频率分辨率	0.1Hz
输出信号	正弦波 / 方波 / 三角波
幅值	0…1V
射频电压表（测试电平）
项目	参数
接口	BNC 接口
频率范围	9kHz‑1.2GHz（4kHz 起可用）
测量量程	‑40 ~ +30dBm
射频电压表 2+3（正向 / 反向功率）
项目	参数
接口	2 个 SMA 接口
频率范围	9kHz‑1.2GHz（4kHz 起可用）
测量量程	‑40 ~ +33dBm，搭配定向耦合器（典型 40dB）
内置同轴继电器完成通路切换大功率：0‑1GHz 条件下大 700W
定向耦合器 *
项目	参数
频率范围	10kHz‑1GHz
*大功率	200W
耦合衰减	40dB
技术参数 Ⅱ
模块：被测设备监测输入
项目	参数
输入电压	0‑10V 直流
分辨率	2.5mV
输入阻抗	100kΩ
被测设备故障输入
项目	参数
输入信号	3.3/5V CMOS/TTL 电平
检测模式	电平触发或边沿触发
温度测量（PT1000）	10‑100℃（对应电阻 1039‑1385Ω），分辨率＜1℃
SCPI 接口
项目	参数
USB2.0	USB‑B 接口
局域网 100Mbit	RJ45 接口
GPIB（选件）	Centronics 接口
模块：数字输入输出
4 位数字输出，5V CMOS/TTL；4 位数字输入，5V CMOS/TTL
互锁接口
闭合条件：电阻 R＜1kΩ
通用参数
项目	参数
工作温度范围	0‑40℃
机箱规格	19 英寸台式机箱（84TE；3HE）
重量	约 11kg
宽 / 高 / 深	约 450 / 135 / 504 mm
交流供电	100‑240VAC；50/60Hz
