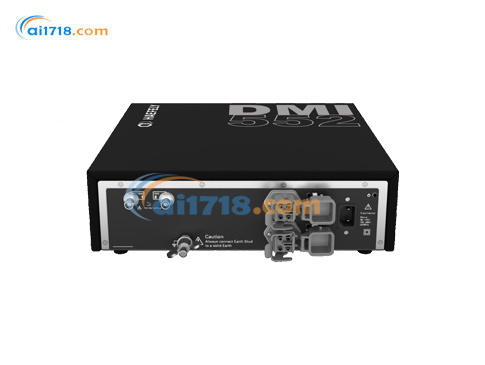

瑞士HAEFELY DMI552交直流高压数字测量仪-爱仪器仪表网

瑞士HAEFELY DMI552交直流高压数字测量仪，符合 IEC 61083-3:2020 高压试验标准，搭载24位高精度ADC与48.8kS/s采样率，一机兼容交直流高压绝缘、耐压及击穿试验测量。设备通过光纤光电隔离设计实现高低压区域完全电气隔离，保障试验安全；配套CaMS软件可实现波形显示、FFT频谱分析、闪络故障捕捉与全程数据记录，可自动识别击穿峰值、存储故障波形并批量生成PDF试验报告，适用于高压实验室校准、耐压测试与现场高压检测。

瑞士HAEFELY DMI552交直流高压数字测量仪产品简介

DMI552交直流高压数字测量仪专为高压绝缘耐压及击穿试验设计，符合 IEC 61083-3:2020 标准，可完成测量、数据记录与试验波形可视化工作。
测量数值通过哈弗利 CaMS 软件以大字体显示在电脑屏幕；绝缘耐压试验的合格 / 不合格判定依据峰值 /√2 电压同步记录，同时存储击穿前*后一组测量值。
设备集成示波器波形、快速傅里叶变换（FFT）、数据记录仪、闪络检测等图形化显示功能。
系统可录入分压器分压比或分流器转换系数（安 / 伏），计算后直接以千伏（kV）或安培（A）为单位显示参数，读数直观易懂。
光纤通信链路实现操作人员与高压试验室间电气完全隔离，大幅提升操作安全等级。
DMI 可基于模板自动生成试验报告，支持打印或导出 PDF 格式；屏幕波形、图表截图均可直接嵌入报告内。

产品特点
符合 IEC 61083-3 高压绝缘试验标准，交直流一机通用
光纤光电隔离，控制室与高压区无电气连接，安全性高
24 位高精度 ADC，支持示波器、FFT 频谱、闪络检测功能
配套 CaMS 软件自动生成 PDF 试验报告，波形截图可归档
采样率 48.8kS/s，可记录击穿前电压与故障波形用于复盘

应用领域
高压试验室
现场高压检测
计量校准实验室

标准供货清单
DMI 552 测量主机
光纤链路转换器（哈丁接头转 USB）
20 米哈丁接口光纤线缆
单通道配套接线附件套件
预装软件 U 盘
英文操作手册
快速入门指南

瑞士HAEFELY DMI552交直流高压数字测量仪技术参数

分类	测量项目	参数详情
测量参数：电压与电流（注 1）
交流信号
幅值参数	± 峰值、± 峰值 /√2、基波有效值、平均峰值、修正有效值、平均值、波峰因数、电压上升率
频率	基波频率
谐波	1～20 次谐波（幅值、相位、谐波占比）、总谐波电流 THC、总谐波失真 THD
峰值保持记录	闪络峰值、闪络有效值、闪络电压上升率
直流信号
分类	测量项目	参数详情
幅值参数	平均值、纹波、纹波频率、峰值、电压上升率
峰值保持记录	闪络峰值、闪络修正有效值、闪络电压上升率
注 1：不含外置分流器
交直流通用测量规格
参数项	指标	补充说明
输入电压	0～400 V 峰值
输入阻抗	标称 1 MΩ、3 pF	*值：968 kΩ ± 0.1 %
工作频率	直流、10～600 Hz（基波至 20 次谐波，采样上限 12 kHz）
交流测量精度（注 1）	± 0.1 % ± 100 微伏
直流测量精度（注 1）	± 0.1 % ± 1 毫伏
平均滤波时长	100 毫秒～10 秒，可自定义选择
采样速率	48.8 千采样点 / 秒
模数转换器（ADC）分辨率	24 位
数据存储深度	50 万点连续数据流记录
注 1：全工作温度范围内均满足该精度
接口配置
接口	规格说明
2 路电压输入	2 路 50 欧姆 BNC 接口（标准供货仅启用 1 路）
光纤链路适配器	光纤通信，哈丁接头；集成百兆以太网（数据传输）+ USB2.0（供电 + 数据）
电脑连接方式	通过光纤转换器 USB2.0 接口连接
数字输出控制	光纤适配器以太网口，可外接数字输入输出模块（选购件），闪络、跳闸等故障发生后输出硬件触发信号
CaMS 软件显示功能
功能类别	内容
数值仪表	可自定义显示多路测量数值表
图表视图	示波器波形、FFT 频谱、数据记录仪曲线
图形告*	闪络（击穿）、过压跳闸事件标识
环境、机械与供电参数
参数项	指标
工作环境温度	-20 ℃ ～ +55 ℃
存储温度	-40 ℃ ～ +85 ℃
相对湿度	5%～95%，无凝露
外形尺寸（宽 × 深 × 高）	342 × 315 × 86 毫米（13.5 × 12.4 × 3.4 英寸）
整机重量	6 千克（13.2 磅）
防护等级	IP 50
供电规格	90～140 VAC / 195～265 VAC，50/60 Hz，功耗 25 伏安
