德国FEMTO LUCI‑M USB数据采集和数字控制系统，提供 2 通道或 4 通道 16 位同步 ADC，采样速率可达 2.5MS/s，配备 3 路 12 位 DAC 与多路数字 I/O，内置 64MB 大容量存储器。设备具备电气隔离设计，噪声水平低，支持 SCPI 指令，可搭配飞秒放大器、光电探测器使用，适用于微弱信号采集、长期数据记录以及实验室自动化测控等精密测量场景。

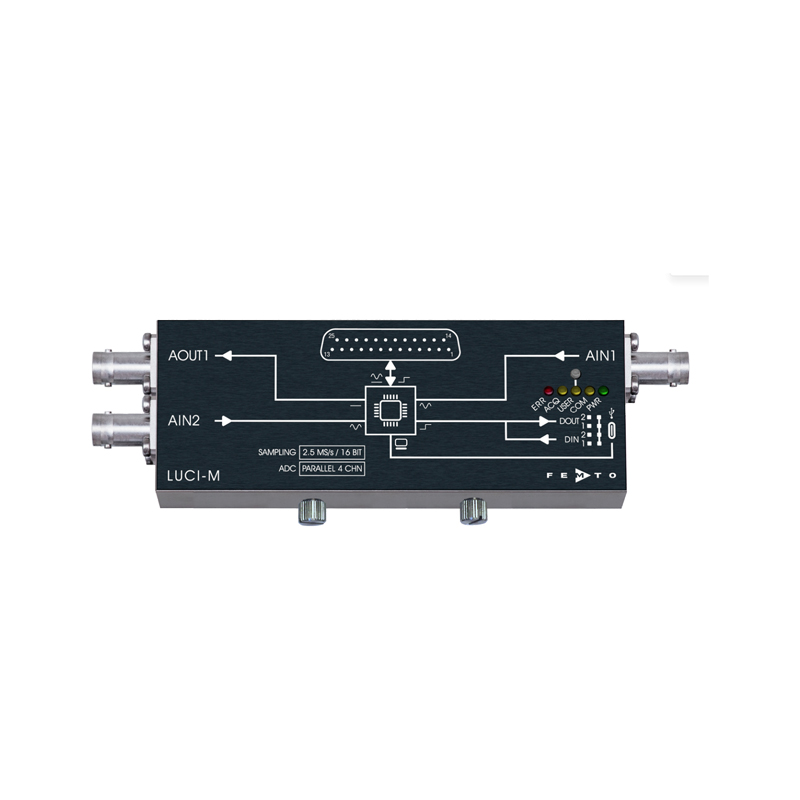

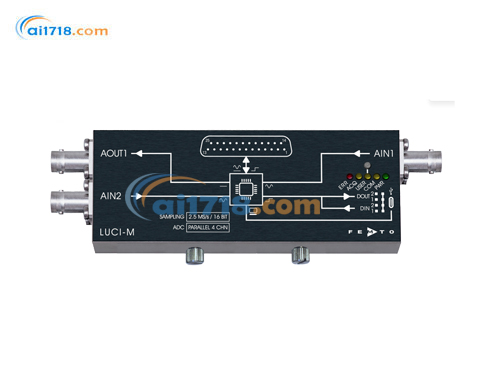

德国FEMTO LUCI‑M USB数据采集和数字控制系统产品简介
这是一款紧凑型通用USB数据采集（DAQ）和控制系统。可自由分配的ADC用于数字化测量值，DAC用于控制外部设备或用作偏置电压源。数字I/O用于读取状态和报*信号，并切换外部外设。是飞秒级放大器和光电探测器的理想之选。易于使用，适用于各种测量和控制任务。与PC的电气隔离确保了*高的信号质量并*大限度地降低了噪声。

产品特征
USB 数据采集和控制设备
2 或 4 个并行通道（取决于型号），16 位 ADC，采样率为 2.5 MS/s
3声道，12位DAC
内置64MB存储器，可存储超过1600万个样本
与计算机的电气隔离
总共 19 个数字输出
共有 5 个数字输入接口
SCPI 命令，因此不绑定到特定的硬件、操作系统或编程语言。

Python源代码示例和图形用户界面可作为可选下载项提供。

应用场景

该设备适配精密实验室测控场景，主打飞秒放大器、光电探测器配套使用，可搭建一体化联网测量链路。适用于高精度通用数据采集、长期数据记录、实验室自动化测控等场景。依托电气隔离、低噪声特性，可*完成微弱信号采集、设备偏置电压调节及外设状态监测与控制工作。

德国FEMTO LUCI‑M USB数据采集和数字控制系统技术参数

项目	详情
产品特性	 4 通道或 2 通道模拟信号采集  模拟带宽 1.1 MHz，16 位 Σ‑Δ 模数转换器 (ADC)  每通道 2.5 MS/s，同步采样  可选择输入源：D‑Sub 接口 4 路，同轴连接器额外 2 路  3 通道数模转换器 (DAC) 用于静态控制信号：控制接口 2 通道用于偏置或失调调节，同轴连接器 1 通道用于通用用途  数字输出：D‑Sub 接口 17 路，外部连接器 2 路，通用用途  数字输入：D‑Sub 接口 3 路，外部连接器 2 路，通用用途  USB‑C 接口连接主机，由 3 A 端口总线供电  兼容 SCPI 命令集  D‑Sub 接口可直接连接带数字接口的 FEMTO 系列设备
应用场景	 通用数据采集  长期数据记录  实验室自动化
原理框图	BS‑LUCI‑M_R01 微控制器 USB‑C 同步动态存储器 模数转换器 供电 数字输出 数字输入 数模转换器 ×19 ×4 或 ×2 ×3 ×5 多路选择器 电气隔离 D‑Sub D‑Sub 数字 I/O 模拟输入 模拟输入 模拟输出
	精密信号还原专用工具 LUCI‑M_R03/TH/2026‑05‑06第 1 页，共 4 页# 技术规格书## LUCI‑M数据采集与数字控制系统
预期用途	LUCI‑M 是一款通用数据采集与数字控制系统，可配套 FEMTO 放大器与光电探测器使用，具备远程控制功能，也可对接各类第三方设备。模拟输入通道可采集任意设备的输出电压；模拟输出通道支持电压调节。搭配可切换增益的 FEMTO 放大器与光接收机，LUCI‑M 可搭建一套完整的计算机联网测量链路，无需额外配置外部 ADC 采集卡。如有疑问，请查阅本文档、用户手册，或发送邮件至support@femto.de联系技术支持。安全操作请参考本文档 “**大额定值” 与 “温度范围” 章节给出的损坏阈值。工作环境不得存在烟雾、粉尘、油脂、油污、冷凝水汽以及其他会影响设备运行与性能的污染物。
可选配件	第三方 USB 集线器（建议咨询 FEMTO 技术人员）	带电源的 USB 集线器，用于供电能力不足的 USB 端口连接 LUCI‑M 设备
可用型号	LUCI‑M‑4 LUCI‑M‑2	4 路模拟输入通道 2 路模拟输入通道
模拟输入 / 模拟输出	模拟输入	LUCI‑M‑4：4 通道，每通道可切换接入 6 个输入连接器其中一路 LUCI‑M‑2：2 通道，每通道可切换接入 6 个输入连接器其中一路输入电压范围：±10 V -3 dB 带宽：1.15 MHz 分辨率：16 位输入阻抗：10 kΩ 线性度：±0.2 % 总谐波失真 (THD)：≤0.03 % 满量程增益精度：≤0.05 %（@100 kHz，峰峰值 20 V）噪声：≤0.1 % 满量程；输入短接时≤500 µV RMS 失调温漂：≤300 µV/K 采样率：2.5 MS/s，支持降采样：500、100、10、1 kS/s 实际模拟输入信号范围可达 ±12 V；全速采样下分辨率约 0.37 mV。所有指标保证在 ±10.0 V 以内。许多 FEMTO 设备要求负载阻抗≥100 kΩ。LUCI‑M 仍可兼容此类设备，仅 LUCI‑M 测得电压会降低 0.5 %，可在软件端乘以固定系数 1.005 完成校正。模拟输出通道数：3 通道输出电压：±10 V 分辨率：12 位增益精度：≤0.1 % 满量程噪声：≤200 µV RMS（@20 MHz 带宽）上升 / 下降时间：典型值 500 µs 输出阻抗：50 Ω，负载需≥10 kΩ 终端匹配 *大输出电流：±20 mA 失调温漂：≤10 µV/K 备注：实际模拟输出信号范围可达 ±10.5 V，分辨率约 5.1 mV。
数字输入	共 5 通道，TTL 电平兼容输入阻抗：10 kΩ 逻辑低电平：≤0.8 V 逻辑高电平：≥2.0 V
	精密信号还原专用工具 LUCI‑M_R03/TH/2026‑05‑06第 2 页，共 4 页# 技术规格书## LUCI‑M数据采集与数字控制系统
规格参数（续）
数字输出	共 19 通道，TTL 电平兼容输出阻抗：50 Ω *大输出电流：20 mA 逻辑低电平：≤0.4 V 逻辑高电平：≥4.0 V（负载 1 kΩ 条件下）
电源供电	供电来源：主机 USB 接口，需要支持 3 A 供电能力的 USB‑C 端口；也可通过 USB2.0 PD 集线器供电供电电压：5 V 供电电流：2 A
连接器、温度范围	模拟大输入电压：±20 V（BNC 母座与 D‑Sub 接口）数字大输入电压：±30 V（8 针端口与 D‑Sub 接口）模拟输入：2 路 BNC 母座 + D‑Sub 接口模拟输出：BNC 母座与 D‑Sub 接口数字输入输出：8 针端口、D‑Sub 接口电源与数据传输：USB‑C 存储温度：‑40 ℃ ~ +80 ℃ 工作温度：0 ℃ ~ +40 ℃
**大额定值	配套插头型号：DMC 1,5/4‑G1‑3,5 P20THR（配对插头：DFMC 1,5/4‑ST‑3,5 BK） USB‑C 引脚：引脚 1：GND 引脚 3：数字输入 (DIN1) 引脚 5：数字输入 (DIN2) 引脚 7：数字输出 (DOUT1) 引脚 2,4,6,8：数字输出 (DOUT2) 25 针公头 D‑Sub（2 级质量等级）引脚定义：引脚 1：GND 引脚 2：未定义引脚 3：模拟输入 / 数字输入（可切换）引脚 4：模拟输出 / 数字输出（可切换）引脚 5：GND 引脚 6：模拟输出 / 数字输出（可切换）引脚 7：模拟输入 / 数字输出（可切换）引脚 8‑19：数字输出引脚 20：GND 引脚 21‑23：数字输出引脚 24：未定义引脚 25：未定义
	精密信号还原专用工具 LUCI‑M_R03/TH/2026‑05‑06第 3 页，共 4 页# 技术规格书## LUCI‑M数据采集与数字控制系统
尺寸、按键与指示灯	单位：mm 按键：可自由编程按键指示灯：绿色（USB 通信进行中）；琥珀色（数据采集中） SCPI：可编程仪器标准命令集
