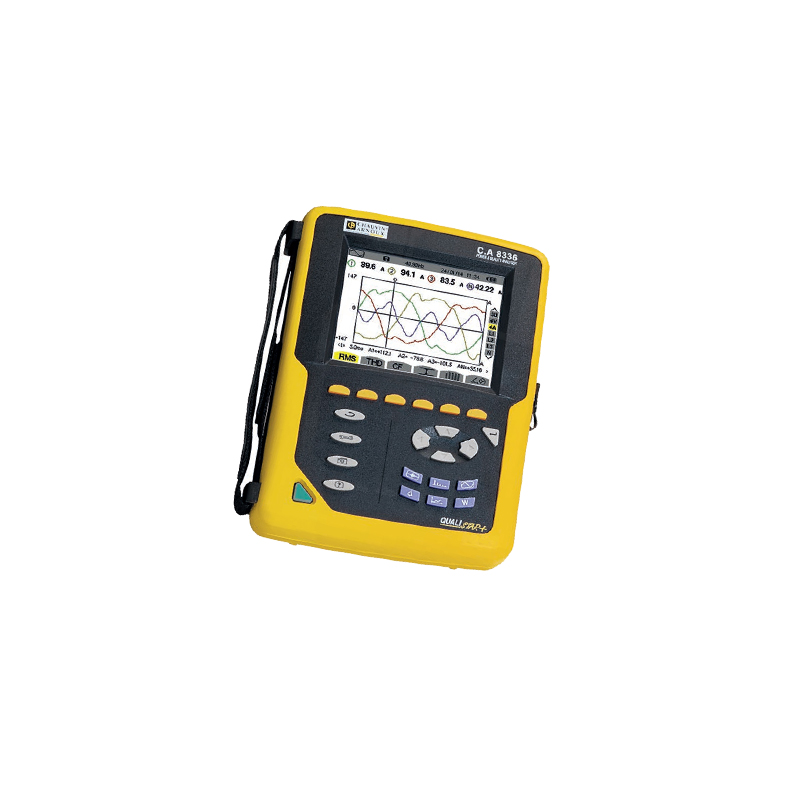

法国CA CA8331/8333/8336/8436电能质量分析仪-爱仪器仪表网

法国CA CA8331/8333/8336/8436电能质量分析仪专为在工业或行政大楼内工作的测试和维护部门而设计，可用于快速获取表征电网质量的主要特征。现在热卖中，如需购买，可通过客服热线联系我们!

专为在工业或行政大楼内工作的测试和维护部门而设计，可用于快速获取表征电网质量的主要特征。该仪器易于操作且特别紧凑，还提供大量计算值和多种处理功能。CA 8331配备 3 个电压测量通道和 3 个电流测量通道。当电流传感器连接到 CA 8331 时，它会自动识别它们。它还可以混合使用不同类型的电流传感器，并且通过配置比率可以直接读取测量值。

CA8331/8333/8336/8436电能质量分析仪产品功能
它适用于高达 1,000 V（CAT III）和 600 V（CAT IV）的应用。Qualistar
型号的测量结果可使用两种软件工具进行处理：标配的 PAT 和可选的Dataview® 。
实时显示波形（4 路电压和 4 路电流）
电压和电流的半周期有效值（RMS）测量
直观易用的操作方式
自动识别不同类型的电流传感器
适用于各种类型设施的测量：三相系统、阿伦（Aron）连接系统等
整合所有直流分量
测量、计算并显示高达 50 次的谐波
显示相量图
测量有功功率（P）、非有功功率（N）、基波无功功率（Q₁）、视在功率（S）和畸变功率（D）的总数值及各相数值
电能测量（总电能及各相电能）
计算 K 系数和 FHL（高次谐波系数）
计算畸变电压和畸变电流
计算位移功率因数（DPF，cosφ）和功率因数（PF）
长达 10 分钟的冲击电流测量
捕捉数百个持续数十微秒（µs）的暂态信号
计算短期闪变值（Pst）和长期闪变值（Plt）
计算（电流和电压的）不平衡度
监控电气网络并设置报*阈值
符合 IEC 61000-4-30 B 级标准
自动设置 EN 50160 报告所需参数
备份并记录屏幕截图（图像和数据）
在电脑上进行记录和数据导出
用于数据恢复及与电脑实时通信的软件

附件（ACCESSORIES）
适用于所有 Qualistar 型号的 Essailec 插头：带有 Essailec 插头的电缆可用于在不干扰或中断供电电路的情况下，对安装在电流互感器或电压互感器二次回路中的仪表和保护继电器进行测试。其主要优势在于测量操作快速简便，且能*大限度保障用户安全。
收线盒（Reeling Box）：这款实用的磁性收线器配备 MultiFix 系统，可调节电缆长度。收线盒可打开，用户可安装用于电压测量的香蕉型引线或用于电流测量的 MiniFlex® MA193-250 柔性传感器。此外，它还能方便地收纳电缆。
PA31ER 适配器：该适配器可使 Qualistar + 通过相线自行供电，电压范围为 100V 至 1000V，支持交流（AC）或直流（DC）。它可直接连接到电压输入接口，且具备以下特性：
防护等级 IP53
符合 IEC 61010 CAT III 1000V / CAT IV 600V 标准

交付状态
CA 8336、CA 8333 和 CA 8331 的交付状态
无传感器型号：
配备 21 号配件包、USB 电缆、IP67 电源线、5 根 3 米长黑色 IP67 BB196 香蕉型引线、5 个带锁鳄鱼夹、1 套 12 色引线和输入接口标识套件、防刮屏幕保护膜（已安装）、安全数据表、包含多语言操作手册的 CD、电脑数据恢复软件 CD
CA 8436 的交付状态
1 台 Qualistar + 分析仪，配备：
配件包、4 根 3 米长 4mm 香蕉型电压引线（CA 8336 为 5 根）、4 个鳄鱼夹（CA 8336 为 5 个）、1 套 12 色引线和输入接口标识嵌件 / 环套、防刮屏幕保护膜（已安装）、USB 电缆、电源线、电源适配器、安全数据表、多语言操作手册 CD、电脑数据恢复软件 CD（Power Analyzer）

法国CA CA8331/8333/8336/8436电能质量分析仪技术规格

技术规格	CA 8331	CA 8333	CA 8336	CA 8436
通道数量	3 路电压 / 4 路电流（3U / 4I）	/	4 路电压 / 4 路电流（4U / 4I）	/
输入接口数量	4 个电压输入 / 3 个电流输入（4V / 3I）	/	/	5 个电压输入 / 4 个电流输入（5V / 4I）
电压（真有效值 AC+DC）	2V 至 1000V	/	/	/
电压比值	*高 500kV	/	/	/
电流（真有效值 AC+DC）- MN 钳形表	MN93：交流 500mA 至 200A；MN93A：交流 0.005A 至 100A	/	/	/
电流（真有效值 AC+DC）- AmpFlex® 或 MiniFlex® 钳形表	交流 1A 至 1000A	/	/	/
电流（真有效值 AC+DC）- PAC93 钳形表	交流 100mA 至 10000A	/	/	/
电流（真有效值 AC+DC）- 电流比值 C193 钳形表	交流 1A 至 1300A / 直流 1A 至 1300A；交流 50mA 至 100A / 直流 50mA 至 100A	/	/	/
电流（真有效值 AC+DC）- E3N 钳形表	*高 60kA；交流 50A 至 3500A / 直流 50A 至 5000A	/	/	/
电流（真有效值 AC+DC）- J93 钳形表	/	/	/	/
频率	40Hz 至 69Hz	/	/	/
功率参数	瓦特（W）、伏安（VA）、乏（var）、VAD、功率因数（PF）、位移功率因数（DPF）、功率因数角余弦值（cosφ）、功率因数角正切值（tanφ）	/	/	/
电能参数	瓦时（Wh）、乏时（varh）、伏安时（VAh）、VADh	/	/	/
谐波 - 专家模式	有	/	/	/
谐波 - 总谐波失真度（THD）	有，0 至 50 次谐波，带相位	/	/	/
暂态信号	无	50 个	/	210 个
闪变 - 短期闪变值（Pst）	有	/	/	/
闪变 - 长期闪变值（Plt）	无	无	/	有
冲击电流模式	无	4 个周期	/	超过 10 分钟
不平衡度 - 有	有	/	/	有
记录 - 以大采样率记录所选参数的小值 / *大值	/	/	/	/
记录时长	4 小时至 2 周	几天至几周	/	2 周至数年
报*	无	10 种不同类型，共 4000 个	/	40 种不同类型，共 10000 个
峰值	有	/	/	/
相量表示	/	/	自动	/
显示	彩色 ¼ VGA TFT 屏幕，分辨率 320×240，对角线 148mm	/	/	/
屏幕和曲线捕捉	12 个	50 个	/	/
电气安全	符合 IEC 61010 标准，1000V CAT III / 600V CAT IV	/	/	/
防护等级	IP53 / IK08	/	/	IP67
语言	超过 27 种	/	/	/
通信接口	USB	/	/	/
电池续航时间	*长 13 小时	/	/	/
供电电源	9.6V 镍氢（NiMH）充电电池或外部电源充电器	/	/	/
尺寸	240×180×55mm	/	/	270×250×180mm
重量	1.9kg	/	/	3.7kg
