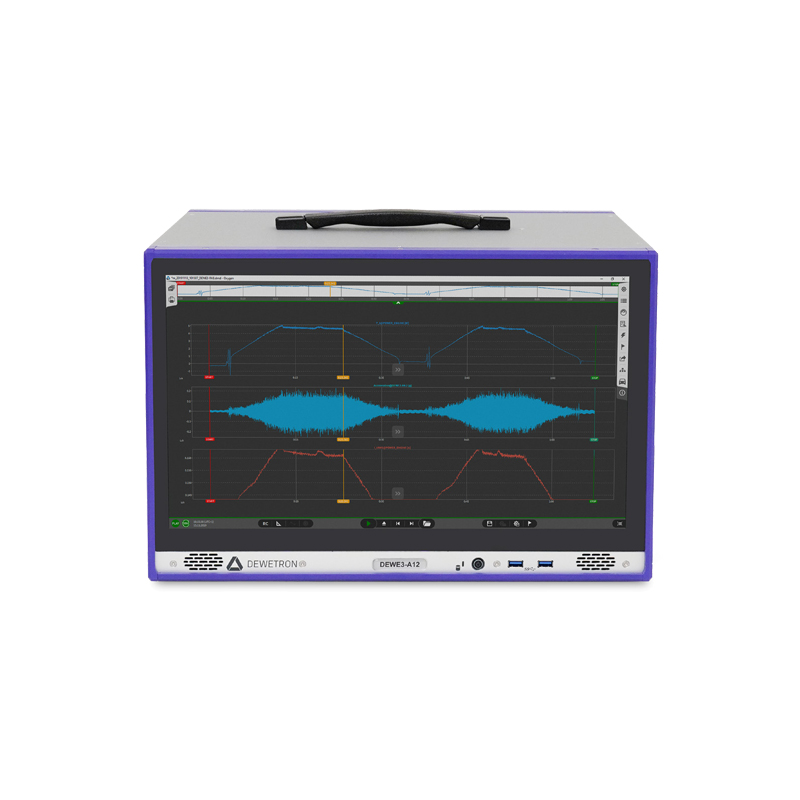

奥地利DEWETRON DEWE3‑A8/A12/DEWE3‑A8‑PA电能质量分析仪-爱仪器仪表网

奥地利DEWETRON DEWETRON DEWE3‑A8/A12/A8‑PA 电能质量分析仪，模块化 TRION/TRION3 可更换板卡，A8 *多 64 通道、A12 *多 96 通道，A8‑PA 集成多相功率分析功能。配备 18.5 英寸多点触控屏与 OXYGEN 分析软件，支持 GPS、PTP 高精度同步，拥有丰富通讯与高速 SSD 存储接口，A8‑PA 搭载传感器冗余供电，可实现 16 相功率测量。适用于新能源、电力电子、汽车、航空航天实验室及外场测试，完成功率、振动、应变、温度、CAN 总线采集与电能质量分析，多机同步扩展，满足复杂混合信号台架试验。

奥地利DEWETRON DEWE3‑A8/A12/DEWE3‑A8‑PA电能质量分析仪产品简介
DEWE3‑A8/A12/A8‑PA 是 DEWETRON 便携式一体化采集设备，A8 *多 64 通道、A12 *多 96 通道，A8‑PA 兼具多相功率分析能力。采用模块化 TRION/TRION3 可更换板卡，搭载 18.5 英寸多点触控屏与 OXYGEN 软件，支持 GPS、PTP 等多种同步，A8‑PA 还配备传感器冗余供电，满足多类型物理电气信号测试。

产品特点
一体化便携机箱，自带触控显示屏，内置工控主机
模块化插槽，用户可自行更换 TRION/TRION3 测量板卡
丰富同步方案：TRION‑SYNC‑BUS、GPS、PTP/IEEE1588、IRIG
丰富接口：CAN、DIO 计数器、多规格以太网、SSD 高速存储
A8‑PA 独有：冗余传感器供电，支持*高 16 个功率相测量
配套 OXYGEN 软件，完成配置、记录、分析、导出全流程

应用场景
适用于实验室与外场测试，可开展电机、电力电子、新能源功率测试；汽车、航空航天信号采集；振动、应变、温度等机械物理量测量。支持 CAN 总线、计数器信号记录，多机可同步扩展通道，适合台架试验、现场故障排查、电能质量分析等混合信号测试工作DEWETRON。

奥地利DEWETRON DEWE3‑A8/A12/DEWE3‑A8‑PA电能质量分析仪技术参数

参数分类	参数项	DEWE3‑A8/A12	DEWE3‑A8‑PA
通用参数	输入通道	DEWE3‑A8高64路隔离高速通道；DEWE3‑A12高96路隔离高速通道，采样率100S/s～5MS/s	-
	输入规格	支持全部TRION/TRION3高速系列模块，针对TRION3高速模块优化	-
	可选功能	8路数字输入，4路数字输出；1路可编程频率输出（10‑1000000Hz）；2路*计数器输入、2路基础计数器	-
	TRION(3)模块插槽	8槽 /12槽	8槽
	高速通道扩展	同步接口外接TRIONet3前端，OXYGEN‑NET对接其他仪器	-
	低速通道扩展	RS‑485/TRION‑CAN接入XR系列模块	-
	数据存储	3个可插拔硬盘托架：1TB PCIe固态硬盘（可选2TB）；512GB系统固态硬盘（可选1TB）	-
计算机系统	主机配置	Intel i7；16GB/32GB内存	-
	接口资源	4路DP；4路USB2.0‑A；5路USB3.2‑A；1路USB3.2‑C；1G以太网×1；2.5G以太网×1；RS‑232 COM×1；WiFi天线；EPAD；TRION‑SYNC；选件：10G以太网、2路2.5G以太网、CAN、数字IO、GPS	-
	机箱控制器	无机箱控制器	带机箱控制器
	MTBF无风扇	24805 h	23605 h
	MTBF带风扇（5年维护周期）	20474 h	19159 h
	外形尺寸(不含脚垫W×D×H)	456 × 273 × 324.5 mm（18 ×10.8 ×12.8英寸）	-
	重量（不含TRION模块）	典型15kg（33磅）	-
供电规格	输入电压	额定100‑240V AC（90‑264V AC）；600W交流电源	-
供电规格	功耗	*大460W	-
环境规格	工作温度	0 ℃ ~ +50 ℃；设备预热后可低至‑20 ℃	-
	存储温度	‑20 ℃ ~ +70 ℃	-
	湿度	10%‑80% 无凝露；5%‑95% 相对湿度	-
	正弦振动测试 EN 60068‑2‑6	正弦10‑150Hz，加速度20 m/s²；扫频速率1倍频/分钟；20个循环，三个方向耐久测试	-
	冲击测试 EN 60068‑2‑27	半正弦脉冲；15 g；11 ms；每个方向3次冲击，合计6个方向	-
	随机振动 EN 60721‑3‑2:2018 2M4等级	10‑20 Hz：1 m²/s³；50‑2000 Hz：0.5 m²/s³；每个方向持续30分钟；加速度RMS值3g	-
